Chapitre 3 : Conception

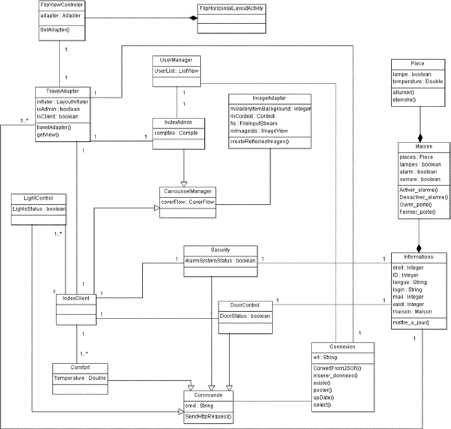

FIGURE 3.4 - Diagramme de classes de l'application Cliente
Plusieurs de ces classes sont des classes qui sont
orientées à l'interface graphique (telles que "CarrousselManager"
ou encore "FlipHorizontalLayoutActivity"), en contrepartie, d'autres classes
sont liées directement au traitement de données et aux
requêtes à la base de données telles que les classes
Maison, Piece, Informations, etc... Ces classes présentent les classes
métier de l'application cliente, c'est grâce à eux que
l'application mobile et rapide.
Rapport de Projet de Conception et de
Développement 28
Chapitre 3 : Conception
3.2.1.2 Paquetage Passerelle
Nous passons maintenant à la conception
détaillée de l'application de la Passerelle.Ce composant
présente un atout de contrôle et de transport d'information, sa
conception a été orientée pour vérification de
connexion et pour transfert de données d'un côté vers
l'autre.
Son diagramme de classes est le suivant:
FIGURE 3.5 - Diagramme de classes de l'application
Passerelle
Le diagramme de classes comprend trois classes de
vérification et une classe de traitement et de transfert:
> La classe ConnectionDetector a pour rôle de
vérifier si la connexion Internet est activée ou pas, si elle ne
l'est pas elle effectue la connexion.
> La classe Serverutilities permet de vérifier la
connexion avec le service Web GCM ainsi que de régler la latence de
connexion entre ces deux composants.
> La classe CommonUtilities permet de stocker des
données primmordiaux à propos du service web GCM.
> La classe principale MainApplication est la responsable
sur le contrôle sur les trois autres classes et c'est elle qui donnera le
feu vert pour toute opération.
