III.3. ANALYSE DU SYSTEME INFORMATIQUE
III.3.1. Présentation du digramme de cas
d'utilisation de conception
Les cas d'utilisation constituent un moyen de recueillir et de
décrire les besoins des acteurs du système. Ils peuvent
être aussi utilisés ensuite comme moyen d'organisation du
développement du logiciel, notamment pour la structuration et le
déroulement des tests du logiciel.
|
N°
|
ACTEUR
|
CAS D'UTILISATIONS
|
ACTIONS
|
|
1.
|
Candidat
|
Demande de formation
|
? Passer demande de
formation
|
32 Pascal ROQUES, UML 2 Modéliser une application
web, éd. Eyrolles, Paris, 2008
Page 41 sur 68
|
|
|
· Peut s'inscrire
|
2.
|
Chef IS
|
Traiter demande de formation
|
· Invalider, valider demande
· Vérifier disponibilité place
|
3.
|
Formateur
|
Gérer matières
|
· Ajouter, Consulter, Modifier
et Supprimer une matière
· Programmer matière
|
4.
|
Administrateur
|
Gérer utilisateur
|
· Ajouter, Consulter, Modifier et valider un utilisateur,
supprimé
· Donnée des privilèges
|
5.
|
Internaute
|
Créer compte
|
· Créer compte utilisateur
|
|
Tout système peut être décrit par un
certain nombre de cas d'utilisation correspondant aux besoins exprimés
par l'ensemble des utilisateurs. À chaque utilisateur, vu comme acteur,
correspondra un certain nombre de cas d'utilisation du système.
L'ensemble de ces cas d'utilisation se représente sous forme d'un
diagramme33.
33 P. Roques & F. Vallée, UML 2 en action, de
l'analyse des besoins à la conception, éd. EYROLLES, 2007,
p34
Page 42 sur 68
III.3.2. DESCRIPTION TEXTUELLE DES CAS D'UTILISATIONS
1. Description textuelle du cas d'utilisation
système : Créer compte
v' Résumé : ce cas d'utilisation permet à un
internaute de se connecter au
site et de créer son compte s'il n'a pas un login et un
password.
+ Acteurs :
? Principal : Internaute
? Secondaire : Système
+ Précondition :
o Le système est sous tension
+ Scénario-nominal :
1) L'internaute se connecte
2) Le système affiche la page d'authentification
3) L'internaute clique sur le lien « vous n'avais pas de
compte ))
4) Le système affiche le formulaire création de
compte
5) L'internaute rempli le formulaire
6) L'internaute clique sur « Enregistrer ))
+ Le système affiche la page d'accueil et un message de
confirmation.
+ Post-condition : Compte enregistré
+ Description formelle par le diagramme de séquence
système :
Page 43 sur 68
2. Description textuelle du cas d'utilisation
système : S'authentifier
v Résumé : ce cas
d'utilisation permet aux utilisateurs du système
informatique de s'faire identifier.
+ Acteurs :
? Principal : Utilisateur
? Secondaire : Système
+ Pré condition :
o Le système est sous tension
o Le formulaire authentification existe dans le système
+ Scénario-nominal :
1) L'utilisateur se connecte
2) Le système affiche la page d'authentification
3) L'utilisateur saisi son login et son password
4) L'utilisateur clique sur « Connexion »
+ Scénario-alternatif :
? Login et password incorrect
5) Le système refuse l'accès ? Dans le cas
contraire
6) Le système autorise l'accès
+ Post-condition : Accès
autorisé ou refusé

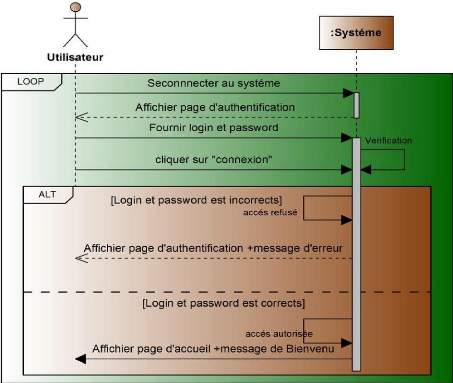

+ Description formelle par le diagramme
de séquence système :
Page 44 sur 68
|
