CHAPITRE 3 : METHODOLOGIE
2-3-1 CHOIX D'UNE SOLUTION
Du fait de sa disponibilité sur diverses
plates-formes, de ses multiples fonctionnalités et de sa licence GNU
GPL, ASTERISK, a retenu notre attention.
Ainsi, pour le déploiement de notre solution, nous
allons nous appuyer sur une plate-forme Linux Cent OS, à l'aide d'une
distribution complète (OS + IPBX + Paquets Standards)
dénommée : TRIXBOX.
2-3-2 PRESENTATION GENERALE DE TRIXBOX
Trixbox anciennement appelé "Asterisk@Home" est une
distribution Linux
CentOS qui fournit un package de téléphonie open
source basé sur le fameux
PBX Voix-sur-IP Asterisk.
La force de trixbox provient de la simplicité de son
installation. Il peut être
téléchargé sous la forme soit d'un fichier
ISO, gravé sur un CD et installé sur un
ordinateur ou soit de fichiers Vmware lancés avec des
outils Vmware
Voici quelques fonctionnalités incluses avec trixbox:
- Linux CentOS: Système d'exploitation
- MySQL: serveur de base de données
- Apache: Serveur Web
- PHP: Langage de script orienté serveur
- Asterisk: PBX voix-sur-IP
- FreePBX: Interface graphique pour Asterisk
Et plein d'autres
En plus, TRIXBOX présente entre autres les avantages
suivants :
? Facile à installer
? Contient tous les paquets libres utiles avec Asterisk
? Configuration par interface graphique (Web)
? Mise à jour automatique
? Très stable
Trixbox existe en deux versions :
Rédigé
par Etoga Simon Pierre Page 44
Mise en place d'un système de téléphonie sur
IP au CENADI
Trixbox CE qui est une version
libre et gratuite. Donc ne contient que les paquets logiciels libres et par
conséquent possède moins de fonctionnalités.
Trixbox Pro qui est une version payante. Elle
possède beaucoup de modules développés pour l'utilisation
de Trixbox en grande structure.
Pour installer trixbox, il est recommandé de
posséder une machine avec le
matériel suivant:
- Processeur: PIII 500MHz
- RAM: 256 MHz
- Disque dur: 2 Gb
2-3-3 CAHIER DE CHARGES ET PLANIFICATION
Notre projet vise le remplacement du PABX existant par une
solution de ToIP, déployée sur une plateforme Linux - CENT OS
à l'aide de l'IPBX ASTERISK. Pour cela, nous utiliserons TRIXBOX, qui
est un outil combinant à la fois le noyau Linux centOS, ASTERISK et des
paquets standards de téléphonie. Ainsi, nous allons exploiter le
réseau des données existant, pour offrir des communications
téléphoniques à l'ensemble du CENADI. Cette convergence
des services dans un réseau unique, qui sera matérialisée
dans la nouvelle architecture de la figure 14
nous permettra de fournir aux utilisateurs, les services suivants :
· Un plan de numérotation permettant d'attribuer
un accès téléphonique à chaque utilisateur
· Le groupement des appels
· Le service de conférence
téléphonique
· Les appels vers le RTC et GSM grâce à la
Configuration des trunks
· Un service de messagerie avec « openfire
»
· La gestion de la qualité de service
· Les codecs à faible bande passante
· La facturation et la gestion des appels
Afin de pouvoir matérialiser notre projet, il a
été mis à notre disposition, dans le cadre d'une
plate-forme de test, les équipements suivants :
-Une machine serveur de marque HP, ayant les
caractéristiques suivantes :
RAM : 512Mo
Mise en place d'un système de téléphonie
sur IP au CENADI
Disque Dur : 80 Go
Processeur 1,8Ghz
-un commutateur de 8 ports
-des câbles droits
-un point d'accès WIFI
L'exécution du projet quand elle se fera suivant les
étapes et le chronogramme,
contenus dans le digramme de GANT de la figure
15
Rédigé par Etoga Simon
Pierre Page 45
Mise en place d'un système de téléphonie
sur IP au CENADI
Figure 14 Architecture du réseau
voix&données
Rédigé par Etoga Simon
Pierre Page 46
Mise en place d'un système de téléphonie
sur IP au CENADI

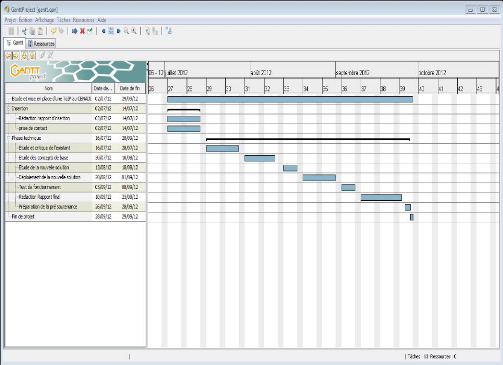

Figure 15 Diagramme de GANTT
Rédigé par Etoga Simon
Pierre Page 47
Mise en place d'un système de téléphonie
sur IP au CENADI
Tableau 8 Evaluation
financière
|
|
|
|
|
|
|
|
|
|
|
|
N°
|
Désignation
|
PU
|
Quté
|
PT
|
Observations
|
1
|
Pc serveur HP Proliant ML700 G6
|
1555000
|
1
|
1555000
|
Serveur de ToIP
|
2
|
Licence TRIXBOX- Pro
Webcam Logitech quickcam pro
|
750000
|
1
|
750000
|
Version payante
|
3
|
9000
|
32000
|
51
|
1632000
|
Pour Visiophonie
|
4
|
Telephone Ip phone/Cisco sip 3911
Casques micro casque USBHS-
|
55000
|
20
|
1100000
|
Pour prises RJ45
|
5
|
4075p
|
15000
|
51
|
765000
|
Pour Softphone
|
6
|
Passerelle hypermédias HG 4000 6u
|
1586000
|
1
|
1586000
|
Pour GSM et CDMA
|
7
|
Carte Digium FXO
|
125000
|
2
|
250000
|
Pour RTC
|
8
|
Câbles Ethernet
|
50 000
|
2
|
100000
|
|
9
|
Connecteurs RJ 45
|
300
|
300
|
90000
|
|
10
|
adaptateur ATA
|
15000
|
20
|
300000
|
Pour teléphones analogiques
|
11
|
Mains d'oeuvre
|
150000
|
3
|
450000
|
|
12
|
Telephone Ip WI-FI
|
45000
|
20
|
900000
|
|
13
Point d'accès WI-FI
98000
3
|
294000
|
|
14
Imprévus
500 000
1
|
|
500000
TOTAL
10272000
Arrête le présent dévis à la
somme de dix millions deux cent soixante douze mille francs
CFA
