II.4. Interface graphique:
II.4.1. Fenêtre d'accueil :
Voici la fenêtre d'accueil telle qu'elle apparait lors du
lancement de l'application depuis MATLAB.
C'est la fenêtre à partir de laquelle on
démarre notre système, elle comporte deux boutons, le bouton
suivant permettant de passer à la fenêtre principale
d'apprentissage et de reconnaissance, et un bouton quitter permettant de
quitter l'application, la figure suivante montre cette fenêtre :
1
2 Figure III-5: Fenêtre
d'accueil de l'application
1 Permet d'entrer à la fenêtre principale.
2 Permet de quitter l'application
II.4.2. fenêtre principale :
1
2
3
4
Figure III-6: fenêtre
principale de l'application
Page 33
5
En cliquant sur le Botton suivant de la fenêtre d'accueil
une autre fenêtre s'ouvre : c'est la fenêtre principale de
l'application
1 Permet d'afficher les 105 images d'apprentissages de la base
Yale.
2 Permet de choisir une des phases.
3 Permet d'accéder à l'aide concernant
l'application
4 Permet de quitter l'application.
5 Permet de revenir à l'accueil.
Et cliquant sur le bouton phase deux radios bouton apparaissent,
on choisissant la phase apprentissage on obtient la figure suivante :
1
2
3
4
|
Figure III-7: Phase
d'apprentissage
Permet de lancer l'apprentissage.
Permet d'afficher le temps d'apprentissage.
Permet d'accéder à la fenêtre de
reconnaissance ou de lancer le test.
Message porteur d'information qui montre que l'apprentissage est
terminé avec sucées.
|
|
1
|
|
|
2
|
|
|
3
|
|
|
4
|
II.4.3. fenêtre de reconnaissance (phase de
test):
En choisissant la phase reconnaissance, une autre fenêtre
s'ouvre et on obtient la figure suivante :
1
|
3
|
|
2
|
|
|
|
Figure III-8: fenêtre de la
phase de test Permet d'afficher une boite de dialogue.
|
|
1
|
|
Permet d'enter une image test.
|
|
2
|
|
Permet de revenir à la
fenêtreprécédente (celle de l'apprentissage).
|
|
3
|
II.4.4. Exemple sur la base Yale:
Nous avons présentée dans ce qui suit deux
exemples sur la base Yale, un exemple de test qui donne un résultat
positif et un autre exemple qui donne de résultat négatif, le
premier sera représenté par la Figure
III-9, et le seconde par la Figure
III-10
3
4
1
2
|
Figure III-9: Résultat d'un
test positif
Permet d'afficher le taux de reconnaissance
|
|
1
|
|
Permet d'afficher le taux d'erreur.
|
|
2
|
|
3
|
L'image test
|
|
L'équivalent de l'image de test (image reconnu).
|
|
4
|

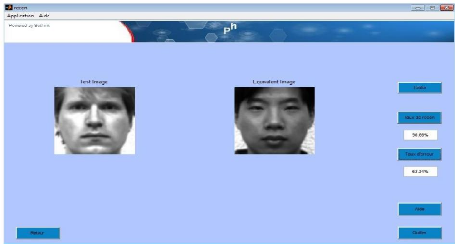

Figure III-10: Résultat d'un
test négatif
|
