étude d'une installation électrique BT.

I D D I I ER AE NO S U A I I AQ AAQE

Etude d'une installation

électrique BT

RAPPORT DE STAGE

Cas d'une agence de la

Banque Atlantique

Un travail fait par :

Mahamadou MAIGA

Sous la direction de :

Ing. Mahalmadame TOURE

Promotion

SEMESTRE 8B GEE

2018 - 2019



Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE



1

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

Remerciements :

Je tiens à remercier toutes les personnes qui m'ont consacré une partie de leur temps durant mon stage.

Je remercie particulièrement M. Mahalmadane TOURE pour toutes les informations qu'il m'a apportées, pour les conseils qu'il m'a donnés, pour son suivi et l'intérêt porté sur le travail que j'ai réalisé.

Je remercie tous les membres de l'équipe pour leur accueil chaleureux, leur gentillesse, leur patience et leur bonne humeur générale. J'ai eu un grand plaisir à travailler au sein de bureau d'étude et cette première véritable expérience en bureau d'étude m'a été très favorable et fait comprendre beaucoup de choses.



2

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Liste des sigles et abréviations :

EDM : Energie du Mali

PROMOTELEC : Promotion des usages de l'électricité dans le bâtiment

AFE : Association Française de l'Eclairage

KOH : KANNE Oumar Hanne

ONG : Organisation Non Gouvernementale

R+2 : Rez de chaussé plus deux (2) étages

2P+T : Deux phases plus la terre

RJ 45 : Registered Jack 45

F.CFA : Franc des Colonies Françaises d'Afrique

DA : SUPER DAISEIKAI

XP : XPower Plus

Lampe FC : Lampe Fluorescente Compacte

BT : Basse Tension

DC : Courant Continu

AC : Courant Alternatif

% : Pourcentage

K : KELVIN

°C : Degré CELSUIS

kJ : Kilo JOULE

kg : Kilogramme

kcal : Kilo Calorie

h : Heure

kW : Kilo Watt

VA : Volt-Ampère

VAR : Volt-Ampère Réactive

Lx : Lux

Lm : Lumen

m2 : Mètre carré

m3 : Mètre cube Cd : Candela

? : Ohm



3

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Liste des figures :

Figure 1: Organigramme de KOH POLY INGENIERIES 7

Figure 2: Plan de l'agence bancaire 9

Figure 3: Classement synthétique des luminaires 10

Figure 4: Schéma représentant les dimensions photométriques d'une pièce 12

Figure 5: Les différentes valeurs possible de l'utilance pour les luminaires de classe F 13

Figure 6:Schéma électrique de l'installation 27

Figure 7: Plan d'éclairage de l'agence bancaire 28

Figure 8: Plan de climatisation de l'agence bancaire 29

Figure 9: Plan des prises de courant 2P+T et d'Ethernet RJ 45 30

Liste des tableaux :

Tableau 1: Extrait des recommandations des normes PROMOTELEC et AFE 11

Tableau 2:le coefficient de réflexion des différentes couleurs 12

Tableau 3: Coefficients d'implantation des sources luminaires 13

Tableau 4: Les paramètres intervenant dans le calcul du facteur de dépréciation 14

Tableau 5: Récapitulatif de l'étude photométrique 15

Tableau 6: Les hypothèses de calcul et les conditions les plus défavorables 20

Tableau 7: Récapitulatif du bilan thermique 21

Tableau 8: les disjoncteurs et les sections de câble retenus pour les différents appareils 24

Tableau 9: Récapitulatif du bilan de puissance 25

Tableau 10: Devis estimatif 31



4

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

SOMMAIRE :

Remerciements : Liste des sigles et abréviations : Liste des figures : Liste des tableaux : A. Présentation de la structure d'accueil :			1 2 3 3 6
	I.	Présentation :	6
	II.	Domaine d'activités :	6
	III.	Organigramme de KOH POLY INGENIERIES :	7
B.	Présentation du travail effectué dans l'entreprise :		8
	I.	Introduction :	8
	II.	Présentation de l'agence bancaire :	8
	III.	Etude photométrique :	10
	1.	Le choix du type d'éclairage :	10
	2.	Le choix des luminaires :	11
	3.	Le dimensionnement :	11
	a.	Eclairement prévu pour le local :	11
b.	Le plan utile et le plan des luminaires :	12
	c.	Utilance :	12
	d.	Facteur de dépréciation :	14
	e.	Le rendement du luminaire (efficacité lumineuse) :	14
	f.	Nombre de luminaire :	14
	4.	Récapitulatif de l'étude photométrique :	15
	IV.	Bilan thermique :	16
	1.	Gains de chaleur par les murs externes :	16
	2.	Gains de chaleur par les vitres :	17
	3.	Gains de chaleur par les murs de séparation :	17
	4.	Gains de chaleur par le plancher :	17
	5.	Gains de chaleur par le plafond :	18
	6.	Gains calorifiques dus aux personnes :	18
	7.	Gains dus aux équipements électriques :	18
	8.	Gains de chaleur par infiltration :	19
	9.	Débit de soufflage de l'air frais :	19
	10.	Récapitulatif du bilan thermique :	20
	11.	Choix des appareils frigorifiques :	21
	a.	Unité intérieure :	21



5

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

b. Unité extérieure : 22

V. Bilan de puissance : 22

1. La puissance de l'installation : 22

2. Les appareils de l'installation 23

3. Formules utilisées pour le bilan de puissance : 23

4. Section des câbles et Disjoncteur de protection : 23

5. Récapitulatif du bilan de puissance : 25

VI. Prise de terre : 26

VII. Schéma électrique de l'installation : 27

VIII. Plan architectural : 28

1. Plan d'éclairage : 28

2. Plan de la climatisation : 29

3. Plan des prises de courant 2P+T et d'ethernet RJ 45 : 30

IX. Devis estimatif : 31

X. Conclusion : 32

XI. Bibliographie : 33

XII. Annexe : 34



6

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

A. Présentation de la structure d'accueil :

I. Présentation :

La structure d'accueil pour le stage est le bureau d'étude KOH POLY INGENIERIES. L'abréviation KOH vient de son directeur général et co-fondateur KANE Oumar Hanne.

KOH POLY INGENIERIES est un bureau d'études techniques pluridisciplinaires composé de plusieurs ingénieurs et techniciens, professionnels maliens et étrangers, rompus à la tâche et totalisant chacun plusieurs années d'expérience dans leurs domaines respectifs, mettant en synergie leurs aptitudes et connaissances afin de répondre aux défis de qualité, d'innovation et d'adaptation dans plusieurs domaines d'ingénierie.

La création de cette entité intervient dans le sillage de KOH POLY EXPERTISES, un cabinet d'expertises agréées, créée en 2016 par des experts assermentés par les cours et tribunaux du Mali, qui, en deux ans d'existence, est devenu une référence dans

l'accompagnement des structures bancaires, commerciales et du secteur de la microfinance au Mali notamment avec les expertises immobilières et industrielles (17 669 578 503 F.CFA et 5 684 967 980 F.CFA respectivement de garanties hypothécaires immobilières et industrielles expertisées au cours de l'exercice 2017).

KOH POLY INGENIERIES a pour ambition de mettre à la disposition de l'administration publique, des promoteurs privés de projets industriels et tertiaires ainsi qu'aux

organisations internationales, ONG et partenaires techniques et financiers, une expertise et un savoir-faire en maitrise d'oeuvre pour toutes les phases de leurs projets (études de faisabilité, conception architecturale, études techniques, consultation des entreprises, surveillance et pilotage des travaux, etc...).

II. Domaine d'activités :

Le Bureau d'études KOH POLY INGENIERIES est composé d'une équipe permanente d'ingénieurs et de techniciens couvrant diverses spécialités. Les activités du bureau sont organisées autour des départements dirigés chacun par des ingénieurs compétents et expérimentés dans leurs domaines respectifs.

Les domaines d'intervention de KOH POLY INGENIERIES sont nombreux et variés et englobent plusieurs secteurs, à savoir :

Les Bâtiments et Travaux Publics, les énergies, les industries, l'hydraulique, et les secteurs Agro sylvo pastoral et de l'environnement.

Quel que soit les domaines énumérés ci-dessus, le client et la mission assignée, l'accompagnement de KOH POLY INGENIERIES vise à assurer une gestion optimale des coûts et un respect des normes et règlementations techniques et environnementales.

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE



7

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

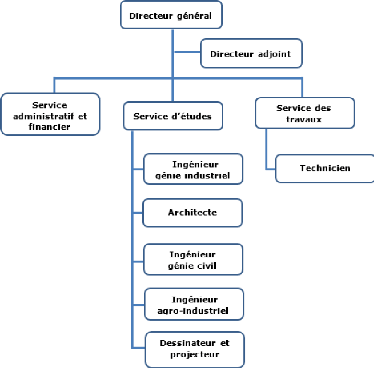

III. Organigramme de KOH POLY INGENIERIES :

Le bureau est organisé de la façon suivante :



Figure 1: Organigramme de KOH POLY INGENIERIES



8

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

B. Présentation du travail effectué dans

l'entreprise :

I. Introduction :

L'étude d'une installation électrique BT doit être conduite dans le souci permanent d'une

bonne adaptation aux besoins de l'utilisateur final et compte tenu de la contrainte essentielle du respect des règles. Le critère final de la réussite d'une étude est donc le rapport de qualité.

Une bonne étude d'installation électrique nécessite de faire une évaluation des paramètres électriques enfin de choisir les équipements et appareillages nécessaires.

C'est dans cette optique qu'il nous est demandé l'étude de l'installation électrique interne d'une agence de la banque atlantique logée au rez de chaussé d'un immeuble R+2 conforme à la norme NF C 15-100 en bureau d'étude, et tout ça pour déterminer la puissance d'utilisation ainsi que l'intensité totale d'emploie des équipements et appareillages nécessaires de l'installation de l'agence bancaire .L'installation doit assurer la protection des personnes et des biens contre les risques électriques. De ce fait, un choix judicieux des différents éléments de protections y est primordial.

II. Présentation de l'agence bancaire :

L'agence bancaire se situe au centre, à l'extrême sud du rez de chaussé d'un immeuble de

2 étages à Sebenikoro à BAMAKO. Sa surface est de 96,5 m² en entier et sa hauteur de

3 m. Elle est composée principalement d'un bureau de chef d'agence, d'une salle serveur (local technique), d'un local de guichet automatique, d'une salle de coffre-fort, de 2 toilettes, d'un local d'archive et le reste de la zone destiné pour accueillir les clients et contenir les zones de travail des différents caissiers et conseillers clientèles. Veuillez voir ci-après le plan de l'agence fait avec AutoCAD.

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE





9

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

Figure 2: Plan de l'agence bancaire

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

III. Etude photométrique :

Le confort visuel est une impression subjective liée à la quantité, distribution et qualité de la lumière. Il facilite la vision qui est notre source d'information la plus importante au monde et a une forte influence sur nous au niveau physiologique et psychologique surtout dans les lieux de travail (les endroits où les employés sont voulus avec le maximum de rendement possible) ; Ailleurs il a été démontré par les spécialistes du monde du travail que l'éclairage joue un rôle important sur la productivité des employés de bureau. Encore la plupart des renseignements que nous obtenons grâce à nos sens, nous les obtenons par la vue, soit près de 80%.De ce fait le confort visuel qui est facteur clé de notre rendement et bien être est un paramètre dont nous tenons compte afin de pouvoir satisfaire un besoin important chez les employés de l'agence bancaire .Pour atteindre ce confort il faut passer par une étude photométrique afin de pouvoir déterminer la quantité de flux lumineux que le local a besoin pour que les occupants soient à l'aise. Dans étude photométrique nous entendons étude d'éclairement qui est la base et extrême utile du côté pratique. Mais l'étude photométrique peut être définie en global comme étant l'art de mesurer le rayonnement lumineux tel qu'il est ressenti par la vision humaine, et, par extension, l'étude quantitative de la transmission de ce rayonnement.

Une étude d'éclairement d'un local comporte les 3 phases suivantes qui doivent être accompli successivement dans l'ordre pour un bon dimensionnement de système d'éclairage, à savoir : Le choix du type d'éclairage ; le choix des luminaires ; le dimensionnement.

1. Le choix du type d'éclairage :

Le choix du luminaire se fait en fonction du type d'éclairage choisi à priori, ce type défini la répartition du flux lumineux dans l'espace alors son choix dépend des lieux d'utilisations et de l'emplacement qu'occupera la lampe pour diriger les flux lumineux. Ci-dessous un tableau qui dévoile la classification des luminaires en fonction de leur répartition



Figure 3: Classement synthétique des luminaires

10

d'intensité.



11

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Le type d'éclairage choisi est le direct extensif en raison de sa manière à étendre le flux lumineux sur toute la surface horizontale et encore d'autres de ces avantages qui sont qu'il donne un éclairement uniforme, permet un espacement plus important des luminaires (Classe photométrique) et accentue les contrastes au niveau du plan de travail. Les lampes seront accrochées en haut donc les flux lumineux seront dirigés vers le bas.

2. Le choix des luminaires :

Selon les recommandations de la norme NF EN 15193, l'Association Française de l'Eclairage (AFE) et de la (PROMOTELEC) Le choix des luminaires doit se faire en fonction des secteurs pour des études faites de quelques grandeurs photométriques à savoir : l'indice de rendu des couleur (IRC) ; la température de la couleur (Tc) et l'éclairement moyen (E). (Voir annexe 1)

Le luminaire choisi, en se basant sur les recommandations des normes, est de type :

LED1600-840 Q de puissance 110 W, Donc de flux lumineux 92×110 lumens

(Voir annexe 2)

3. Le dimensionnement :

La procédure choisie ici repose sur l'adoption d'une formule de base, laquelle fournit, pour

un local donné, le flux lumineux total F en Lumen [lm] de l'ensemble des lampes à installer dans le local :

??.?? ??

F= ?? X ??

Avec :

F : le flux lumineux à fournir en lm

E : l'éclairement prévu pour le local d'après la norme en lx

A : la surface du plan utile en m²

U : l'utilance

?? : le facteur de dépréciation des lampes et luminaires

?? : le rendement des luminaires

Ci-dessous les détails et définitions des différents paramètres clés intervenants dans le calcul du flux lumineux total de l'ensemble des lampes à installer.

a. Eclairement prévu pour le local :

Suivant la nature de l'activité du local, les normes (PROMOTELEC et AFE) imposent une quantité d'éclairement à choisir soit un intervalle de quantité d'éclairement (Voir annexe 1). Notre cas correspond à celle d'un bureau informatique car c'est une agence bancaire. Ci-dessous un extrait des recommandations concernant notre situation.

Tableau 1: Extrait des recommandations des normes PROMOTELEC et AFE

Local		Couleur		Eclairement
Secteur	Type d'activité	IRC	Tc (K)	Moyen (lux)
Bureau	Informatique	85	4000	20 - 500



12

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]



13

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Ayant une plage d'éclairement moyen, nous fixons un éclairement moyen maximal qui est de 500 lux.

b. Le plan utile et le plan des luminaires :

Le plan utile est, par convention, le plan horizontal fictif situé à 0,85 m au-dessus du sol réel. Les différents plans intervenant dans le calcul étant présentés au schéma ci-dessous. C'est ainsi, par exemple qu'on peut définir le plan des luminaires, situé à une hauteur h au-dessus du plan utile. Ces deux plans permettent de définir 2 paramètres essentiels intervenant dans les calculs : Indice du local (K) qui caractérise le local pour la

détermination de l'utilance et le rapport de suspension (J) qui permet d'évaluer le degré de suspension. Ces deux paramètres se calculent par les formules suivantes :

?? = ??×?? h1

h(??+??) et ?? =

h1+h

Dans la pratique on retiendra J = 0 (Les luminaires directement liés au plafond) ou J = 1/3 (les luminaires sont suspendus)



Figure 4: Schéma représentant les dimensions photométriques d'une pièce

Dans notre cas, J = 0 car les luminaires seront liés au plafond

c. Utilance :

La lumière émise par le luminaire est réfléchie en partie sur les parois du local éclairé et suivant la couleur des différentes parois, la réflexion de la lumière sera plus ou moins importante, ce qui se traduit pour les calculs par un facteur de réflexion de paroi, qui est un aussi un paramètre clé pour la détermination de l'utilance.

Selon la couleur des surfaces, le coefficient de réflexion peut prendre les valeurs suivantes

:

Tableau 2:le coefficient de réflexion des différentes couleurs

	Très clair	Clair	Moyen	Sombre	Nul
Plafond	8	7	5	3	0
Murs	7	5	3	1	0
Plan utile	3	3	1	1	0

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

L'Utilance est le rapport du flux utile (reçu par le plan utile) au flux total sortant des luminaires. Elle peut être déterminer à l'aide de ce tableau ci-dessous dans lequel elle est décrite en fonction de la classe photométrique du luminaire, l'indice du local, le rapport de suspension et les facteurs de réflexion des parois.



Figure 5: Les différentes valeurs possible de l'utilance pour les luminaires de classe F

Le tableau ci-dessous donne les coefficients de distance maximale entre deux luminaires, en fonction de la classe photométrique du luminaire.

Tableau 3: Coefficients d'implantation des sources luminaires

Classe photométrique des luminaires	Distance maximale entre deux luminaire
A	h
B	1,1×h
C	1,3×h
D	1,6×h
E	1,9×h
F	2·h
G	2·h
H	2·h
I	2·h
J	2,3×h

Nos luminaires sont de classe photométrique F et le facteur de réflexion correspondant aux parois du local est de 851.

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

d. Facteur de dépréciation :

En cours d'utilisation, le flux émis par une lampe baisse, les causes sont diverses :

· Les lampes se couvrent de poussière.

· Les parois du local deviennent moins réfléchissantes.

· Les lampes ont tendance à s'user et le flux lumineux produit baisse.

· Selon la maintenance, le changement périodique des lampes

Le facteur compensateur de dépréciation permet de tenir compte du vieillissement des lampes en fonction du temps c'est-à-dire le chiffre par lequel il faut multiplier l'éclairement moyen en service pour connaitre le flux à installer initialement. Il est fonction du local, il est donné par la formule suivante :

6=

1 F

F'

=

f_eX f_iX f_a

Tableau 4: Les paramètres intervenant dans le calcul du facteur de dépréciation

Facteur d'empoussièrement :fe	Faible (0,95)	Moyen (0,85)			Fort (0,75)	Facteur de vieillissement des lampes :fl
Incandescence (0,9)	Halogène (0,95)	Fluorescente (0,85)		Décharge (0,9)	Facteur d'altération du luminaire :fa
Luminaire courant (0,85)	Luminaire spécial (0,95)

Dans notre cas, le facteur d'empoussièrement est 0,95, le facteur de vieillissement des lampes 0,85 et le facteur d'altération des luminaires 0,95.

e. Le rendement du luminaire (efficacité lumineuse) :

Le rendement d'un luminaire q est le rapport entre le flux lumineux émis par le luminaire et le flux lumineux des lampes qui le constitue.

Généralement, le pourcentage de ce rendement varie entre 35% et 90%, il dépasse rarement 70%. Ce chiffre dépend de la forme du luminaire et des obstacles qui cachent plus ou moins les lampes (abat-jour, vasque, verre, globe...). Il faut préciser qu'en fermant le luminaire par les équipements cités ci-dessus, on perd plus ou moins quelque flux lumineux, ce qui n'est quand même pas négligeable. La valeur de ce rendement est donné par le constructeur et selon la norme UTE C71-121 il doit englober l'addition des rendements inférieur et supérieur, soit : q = qi + qs

Avec qi le rendement du flux émis vers la partie inférieure et qs le rendement du flux émis vers la partie supérieure de la lampe.

Dans notre cas, le rendement supérieur est égal à 0 parce que on a un luminaire direct extensif donc tous les flux sont émis vers la partie inférieure du luminaire.

f. Nombre de luminaire :

Connaissant le flux lumineux total à fournir au local (F), et le flux lumineux produit par chaque luminaire (Fl) on en déduit le nombre de luminaires à installer (N) par la formule suivante :



14

N=

F FI



15

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

4. Récapitulatif de l'étude photométrique :

Le tableau ci-dessous recapitule les différents calculs qui nous ont permis de choisir le nombre de luminaire nécessaire pour les occupants de l'agence bancaire.

Tableau 5: Récapitulatif de l'étude photométrique

Paramètre	Unité		Valeur	Eclairement prévu pour le local
Lux	500		Longueur du local
m	10,59		Largeur du local
m	9,11		Surface du plan utile
m^2	96,5		Hauteur entre plafond et luminaire
m	0		Hauteur entre luminaire et plan utile
m	2,15		Hauteur du plan utile
m	0,85		Hauteur totale
m	3		Indice du local
	2,28		Rapport de suspension
%	0		Le facteur de réflexion (Plafond, Mur, Plan utile)
	871		Utilance
	0,95		Facteur d'empoussièrement
%	0,95		Facteur de vieillissement des luminaires
%	0,85		Facteur d'altération des luminaires
%	0,95		Facteur de dépréciation
	1,30		Le rendement du luminaire le flux lumineux à fournir au local Flux lumineux produit par luminaire
% Lumen Lumen	0,8 82738 10120		Nombre de luminaire
Luminaires	9

En conclusion de cette partie, on peut affirmer que l'agence a besoin de 9 luminaires à LED de type LED1600-840 Q de puissance unitaire 110 W, pour assurer le visuel des occupants de l'agence. Mais vu la contrainte des murs de séparation à l'intérieur de l'agence qui fait que les flux lumineux n'arrivent pas à destination souhaitée, on ajoutera 8 Lampe fluocompacte de 15 W (Voir annexe 2) afin d'alimenter les huit petites pièces se trouvant dans l'agence.



16

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

IV. Bilan thermique :

Le confort thermique est la situation dans la laquelle une personne physique ne ressent ni de la chaleur ni du froid dans une ambiance donnée. Il dépend essentiellement de deux paramètres : La température sèche et l'humidité relative de l'air. D'autres paramètres interviennent tels que : la vitesse de l'air, l'activité des individus, le rayonnement des murs. Le confort thermique a aussi une forte influence sur le rendement des occupants d'un local, comme le confort visuel. Pour atteindre ce confort dans un local donné il faut passer par un bilan thermique afin de déterminer la quantité de chaleur que réçoit ce local. En d'autres termes le bilan thermique est l'ensemble des méthodes de calculs qui nous permettent de déterminer la puissance thermique qu'emmagasine un local. Cette puissance emmagasinée correspond à la puissance frigorique à installer au local et ce que le système frigorifique doit évacuer au niveau du condenseur.

Il existe plusieurs méthodes de calcul de gains de charge thermique, parmi lesquelles nous pouvons citer : La méthodes des surfaces climatisées, la méthode détaillée de LIBERT, la méthode simplifiée de CARRIER et la méthode simplifiée de YORK. Pour des raisons d'exactitude, nous procèderons par la méthode détaillée de LIBERT qui permet d'estimer la puissance thermique cas par cas en fonction de différente source d'apport de chaleur.

Cette méthode est la plus précise, logique et très complexe. Elle consiste à se fixer une température de consigne et une humidité relative qui sont des paramètres clés dans l'évaluation de chaque source d'apport de chaleur.

Tous les calculs sont faits sur la base des conditions ci-après :

Le mois et l'heure de base : Avril à treize heures (13h) ;

Température ambiante : 40°C ;

Humidité relative de l'extérieur : 30 % ;

Température fixée dans le local (souhaitée) : 26°C ;

Humidité relative de l'air à l'intérieur du local : 50% ;

Les dimensions des murs : ;

Les dimensions de vitrage (Mur Sud) : 2,3m X3m et 2,3m X 0,8m ;

Les dimensions de la porte du personnel (Mur Nord) :2,2m X1,2m

1. Gains de chaleur par les murs externes :

La quantité de chaleur que provient des murs est énorme, elle provient en globale de l'échange de chaleur entre les deux fluides de température différente (La température ambiante et la température intérieure) à travers le mur. Elle se détermine par la formule suivante :

Q = HS?T = HS(Tamb-Tfixée)

Avec :

Q : La quantité de chaleur en kW

H : Le coefficient global d'échange du mur en W/m²/°C

S : La surface du mur en m2

Tamb : La température ambiante en °C

Tfixée : La température fixée dans le local en °C



17

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Les valeurs des coefficients globaux d'échange qui entrent en ligne de compte dans le calcul des gains thermiques par les murs de différentes structures sont données en (annexe 3). Dans le calcul des échanges de chaleur, la surface de toutes les portes et fenêtres doivent être soustraites de la surface globale du mur considéré pour obtenir la surface nette.

Dans notre cas, Les gains de chaleur par les murs externes concernent uniquement les murs Nord et Sud dont celui du Sud possède deux (2) portes vitrées : l'une de dimension 2,3m X 3m et l'autre de dimension 2,3m X 0,8m et celui du Nord possède une porte d'entrée du personnel de dimension 2,2m X1,2m.

Dans notre cas, les murs sont constitués de briques creuses avec enduit et plâtre intérieur et d'épaisseur 20 cm donc d'après l'annexe 4 le coefficient global d'échange vaut :1,2 kcal·h^-1·m^-2·°C^-1 soit 1,4 W·m^-2·°C^-1.

2. Gains de chaleur par les vitres :

Les gains de chaleur à travers les vitres sont évalués à partir de la même formule

précédente. Le calcul de la surface vitrée se fait en considérant tout le cadre de la vitrée (ou de la baie vitrée). On peut dans beaucoup de cas assimiler les matériaux en bois mince ou métalliques des portes et fenêtres non vitrées à une vitre et faire le calcul avec un coefficient global moyen pour tout l'ensemble par la formule.

Dans notre cas, Les gains de chaleur par les vitres concernent deux (3) portes :

· Dont 2 se trouvent au mur de côté Sud : l'une de dimension 2,3m X 3m et l'autre de dimension 2.3m X 0,8m (Mur de côté ouest).

· Et le dernier au mur côté Nord de dimension 2,2m X1.2m

La conductivité thermique de ces vitres est 0,779 W·m^-1·°C^-1 alors l'épaisseur de ces vitres étant de 0.025 m, La valeur du coefficient d'échange globale de ces deux (2) portes vitrées vaut : 31,16 W·m^-2·°C^-1

3. Gains de chaleur par les murs de séparation :

Le calcul des gains pour les murs de séparation ou cloisons se fait de la même façon que celui des murs externes. Pour la détermination de l'écart de température on conseille en général une valeur inférieure de 3 °C à celle retenue entre extérieur et local.

Ici, tous les murs concernés sont les murs de côté Ouest et Est.

4. Gains de chaleur par le plancher :

Dans le cas d'un plancher au-dessus d'une salle contiguë non climatisée, le calcul se fait comme dans celui du mur vertical séparant deux locaux contigus. L'écart de température ?T est inférieur de 3°C à celui entre la salle et l'extérieur. Lorsque le local à climatiser se situe au-dessus d'une salle non climatisée (magasin, salle très peu utilisée) dont les portes et fenêtres sont le plus souvent closes, on fait l'approximation du flux de chaleur nul à travers le plancher (du fait que ?T = 0).

Dans le cas de locaux directement en contact avec le sol on fera aussi l'approximation du flux vers le plancher nul. Parfois le plancher au lieu d'être en contact avec le sol est surélevé avec un vide sanitaire entre sol et plancher. Si le vide est totalement fermé par des murs latéraux on dit que l'espace est non ventilé et le flux à travers le plancher est considéré nul. Si l'espace est ventilé, sa température est égale à celle du milieu extérieur. La ventilation est réalisée en pratiquant des orifices dans les murs opposés. Dans le cas de salles contiguës surchauffées (cuisines, buanderies), il faut évaluer la température

moyenne de ces salles afin de calculer le flux entrant dans le local.

Notre cas correspond à celui d'un local directement en contact avec le sol donc les flux de chaleur se dirigeant vers le plancher sont approximativement nuls.



18

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

5. Gains de chaleur par le plafond :

Lorsque le local à climatiser est placé en dessous d'une salle non climatisée, le calcul de l'écart de température ?T qui intervient dans la détermination du flux se fait de la même façon que dans le cas du plancher. La température de la salle de dessus est estimée à 3°C en dessous de la température extérieure. Le calcul du coefficient global d'échange se fait en tenant compte de toutes les structures qui composent le toit et (ou) le plafond.

Dans notre cas le toit est composé de béton de gravillons avec enduit de 25 cm

d'épaisseur, le coefficient global d'échange correspondant est disponible dans l'annexe 4 et vaut : 3,1 kcal·h^{- 1}·m^-2·°C^-1 soit 3.6 W·m^-2·°C^-1

6. Gains calorifiques dus aux personnes :

Les apports calorifiques des individus varient suivant les personnes concernées et suivant leurs degrés d'activité. Une personne humaine libère à la fois des gains sensibles et des gains latents. Les gains latents sont équivalents à une certaine quantité d'humidité injectée dans l'atmosphère de la salle alors que les gains sensibles constituent la chaleur pure transmise soit par convection, soit par rayonnement à l'air de la salle. Les gains latents sont très élevés lorsque les personnes perdent beaucoup d'eau par évaporation cutanée (atmosphères chaudes).

En toute rigueur, pour maintenir un local dans une condition climatique de confort donné il faut le refroidir et le déshumidifier (ou l'humidifier) constamment afin de compenser les apports latents et sensibles des différentes sources.

Encore, notons aussi que ces deux (2) gains de chaleur feront naitre un facteur important sans lequel le choix des unités frigorifiques nécessaires et appropriés pour vaincre les gains de chaleur total est impossible, c'est le facteur de chaleur latente (FCL) il permet de définir la quantité d'humidité condensée que doit rejeter le système frigorique à l' extérieur.il se détermine par la formule suivante :

Gain de chaleur latente

FCL =

Le tableau de l'annexe 4 présente les gains dus aux individus. La répartition entre chaleurs latentes et sensibles dépend en général de la température extérieure. Plus il fait chaud plus l'évacuation de la chaleur du corps se fait par chaleur latente.

Le nombre maximal de personne pouvant entrée dans l'agence a été limité 44 (employés de bureau + clients). Donc à notre température fixée dans le local, le métabolisme humain serait de 113 kcal·h^-1=131,2 W d'après le tableau de l'annexe 4 : soit 62,7 W de chaleur sensible et 68,5 W de chaleur latente.

7. Gains dus aux équipements électriques :

Les équipements électriques placés dans un local contribuent également de façon très sensible à l'échauffement de ce local. Les gains calorifiques des équipements électriques sont généralement donnés en fonction de la puissance nominale Pn des appareils en Watts. Les gains en kcal/h sont donnés par la formule :

Q = Pn

NB : Un luminaire encastré a tendance à échauffer plus les parois que l'air. L'inertie thermique des murs influe donc sur le transfert de la chaleur du luminaire vers l'air. Une structure légère emmagasine moins d'énergie qu'une structure lourde.

Dans la pratique et pour simplifier la plupart des calculs prennent directement la puissance électrique dissipée comme chaleur transmise à l'air.

Dans notre cas, l'éclairement prévu pour le local est de :500 lux soit 500 lumens/m² ou soit encore 0.75 W·m² avec 1 lumen=1,5·10^-3W.



19

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

8. Gains de chaleur par infiltration :

Les mouvements d'air externe font que l'air chaud de l'extérieur s'infiltre régulièrement à l'intérieur des locaux. L'infiltration se fait par les cadres des fenêtres et portes et par toutes autres ouvertures pratiquées dans les murs. Cet air externe apporte à la fois des gains sensibles et des gains latents.

Lorsqu'un local est en surpression, c'est-à-dire que le débit d'air soufflé est supérieur au débit d'air repris, il n'y a pas d'infiltration. En revanche une certaine quantité d'air est évacuée vers l'extérieur par infiltration inverse et il n'y a donc pas gain de chaleur. Les calculs de gains doivent être faits seulement dans les cas de locaux en dépression. Dans notre cas, l'agence sera mise en surpression. Alors le débit de soufflage d'air frais sera multiplié par un coefficient d'extension de 1,1.

9. Débit de soufflage de l'air frais : Il se calcul par la formule suivante :

Puissance frigorifique

Débit d^'air frais =

Cp X _Pair ^X (Tamb - Tfixée)

La chaleur spécifique Cp se détermine par la formule suivante avec T la température de travail en degré KELVIN.

Cp= -214460 + 9185,1·T-106,12·T 2+0,41616·T 3

La masse volumique de l'air pair est de : 1,293 kg·m³

Notons que ce débit calculé sera multiplié par un coefficient d'extension de 1.1 afin de mettre le local en surpression pour éviter les infiltrations d'air.



20

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

10. Récapitulatif du bilan thermique :

Les données ci-dessous correspondent au moment le plus défavorable, celui d'avril à 13h.

Tableau 6: Les hypothèses de calcul et les conditions les plus défavorables

Hypothèses de calcul				Grandeur
Unité		Valeur	Température ambiante
°C		40	Humidité relative de l'extérieur
%		30	Température fixée dans le local
°C		26	Humidité relative de l'air à l'intérieur du local
%		50	Longueur des murs Sud et Nord
m		10,59	Longueur des murs Est et Ouest
m		9,11	Surface de l'agence
m^2		96,5	Hauteur des murs
m		3	Surface du mur côté nord
m^2		29,01	Surface du mur côté sud
m^2		23,03	Surface du mur côté ouest
m^2		27,33	Surface du mur côté est
m^2		27,33	Surface du vitrage (Mur côté sud)
m^2		8,74	Surface de la porte vitrée du personnel (Mur côté nord)
m^2		2,76	Le coefficient global d'échange des murs
W·m^-2·°C^-1		1,4	Le coefficient global d'échange des vitres
W·m^-2·°C^-1		31,16	Le coefficient global d'échange du béton de gravillons
W·m^-2·°C^-1		3,6	Gain sensible émis par une personne
W		62,7	Gain latent émis par une personne
W		68,5	Nombre de personne maximale dans l'agence
Personne		44	Eclairement du local
W·m^2		0,75	Chaleur spécifique de l'air à 26 °C
J·kg^-1 ·°C^-1		144304	Masse volumique de l'air
kg/m^3		1,293

Le tableau ci-après recapitule les différents calculs qui nous ont permis de choisir les appareils frigorifiques nécessaire pour les occupants de l'agence bancaire.



21

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]



22

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Tableau 7: Récapitulatif du bilan thermique

Gains de chaleur par différentes sources	Unité		Valeur	Gains dus au mur nord (externe)
W	568,6		Gains dus au mur sud (externe)
W	451,4		Gains de chaleur par les murs externes
W	1020,0		Gains dus aux vitres du mur sud
W	3812,7		Gains dus à la porte vitrée du mur nord
W	1204		Gains de chaleur par les vitres
W	5016,8		Gains dus au mur ouest (Cloison)
W	2554,8		Gains dus au mur est (Cloison)
W	2554,8		Gains de chaleur par les murs de séparation
W	5109,6		Gains de chaleur par le plancher
W	0		Gains de chaleur par le plafond
W	1042,2		Gains sensibles dus aux personnes
W	2758,8		Gains latents dus aux personnes
W	3014		Gains calorifiques dus aux personnes
W	5772,8		Facteur de chaleur latente
%	52,2		Gains dus aux équipements électriques (éclairage)
W	72,4		Gains de chaleur par infiltration Gains de chaleur total entrant dans le local Débit de soufflage
W W m^3·h^-1	0 18035 27

En conclusion de cette partie, on peut affirmer que le local a besoin d'une puissance frigorifique de 18035 W et d'une Humidité relative de l'air de 50 % pour assurer le confort thermique des occupants. Mais vu la contrainte des murs de séparation à l'intérieur de l'agence qui fait que le l'air soufflé n'arrive pas à destination souhaitée, on ajoutera 2 systèmes split SUPER DAISEIKAI 9 de type 10PAVPG-E de puissance absorbée 480 W (Voir annexe 5) afin maintenir le confort dans deux (2) pièces importantes parmi les 8 petites pièces qui sont la salle de serveur (local technique) et le local du guichet automatique.

11. Choix des appareils frigorifiques :

a. Unité intérieure :

L'unité intérieure choisi est une cassette de marque CARRIER, de modèle XPower PLUS et de type 40XPK050IU (Voir annexe 5). Elle a une puissance frigorifique nominale de 5 000 W et une puissance électrique nominale 1558 W. Donc il nous faut en tous 4 cassettes XPower PLUS et de type 40XPK050IU.

La cassette XPower Plus permet un confort et des économies maximum et a les avantages suivants :

· Volets motorisés 2,3 et 4 voies : possibilité de diriger le flux d'air en fonction des besoins des utilisateurs.

· Filtre photo catalytique en titane : suppression des odeurs et des impuretés jusqu'à 0,01 mm. Le filtre en titane régénérable par simple exposition au soleil.

· Possibilité de chauffer ou climatiser une pièce adjacente : gaine de dérivation additionnelle.

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

· Renouvellement d'air permanent grâce à la reprise d'air neuf. b. Unité extérieure :

L'unité intérieure choisi est une cassette de marque CARRIER, de modèle XPower PLUS et de type 38XPS050H7(Voir annexe 5).

L'unité extérieure XPower Plus a les avantages suivants :

· Le convertisseur transforme le courant AC en courant DC pour un fonctionnement ultra efficace.

· Le DC Inverter génère une onde de courant triphasé en transformant de manière optimale le courant continu.

· Le compresseur DC Twin-Rotary module la vitesse de rotation depuis des niveaux très bas jusqu'à des niveaux très hauts.

V. Bilan de puissance :

Le bilan de puissance est une étape indispensable dans l'étude d'une installation électrique. Il prend en compte la totalité des puissances des appareils installés et leurs utilisations. En d'autres termes il est l'ensemble des méthodes de calcul qui permet de déterminer la puissance d'utilisation d'une installation électrique et cette puissance d'utilisation est la donnée significative pour la souscription d'un contrat de fourniture en énergie électrique à partir d'un réseau publique BT.

Pour un résultat garantissant le bon fonctionnement d'une l'installation, plusieurs coefficients s'ajoutent aux calculs :

Le coefficient de simultanéité Ks : détermine les conditions d'utilisation de l'installation s'appliquant à un ensemble de récepteurs ou circuits.

Le coefficient d'utilisation Ku : détermine le taux d'utilisation d'un récepteur selon le temps.

Le facteur d'extension ke : aussi appelé facteur de réserve, prévoit une augmentation de la puissance absorbée. Il varie de 1 à 1,3.

L'objectif de ce bilan de puissance est de déterminer la puissance d'utilisation ainsi que l'intensité totale de l'installation de l'agence bancaire.

1. La puissance de l'installation :

La puissance d'une installation n'est pas la somme arithmétique de celle des récepteurs, celle-ci correspond à la puissance installée de l'installation et servira au calcul de la

puissance de l'installation. La puissance de l'installation représente la puissance réellement demandée au point source par les divers circuits d'une installation électrique ; Elle est encore appelée puissance d'utilisation et est plus faible que la puissance installée vu que les récepteurs n'absorbent pas tous simultanément leurs puissances nominales.

L'estimation de la puissance d'utilisation permet d'évaluer la puissance réellement

utilisée. Néanmoins sa détermination nécessite la connaissance des trois facteurs suivants : le facteur d'utilisation(ku), le facteur de simultanéité (ks) et le facteur d'extension (ke).

Afin de pouvoir estimer cette puissance d'utilisation avec exactitude, en fonction des informations (plan d'exécution de l'agence et visite de l'agence) qui ont été reçus, nous avons procédés par dimensionnement des sources de confort afin de pouvoir déterminer les besoins nécessaires et provenant de différents systèmes en puissance, tout en prenant en



23

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

compte le besoin d'assurer une continuité de service des récepteurs en cas de défaut d'un circuit d'éclairage ou encore de prise de courant.

3. Les appareils de l'installation

Notons que les appareils (récepteurs) disponibles dans l'agence seront les suivantes : neuf (9) luminaires, huit (8) lampes fluocompactes, quatre (6) climatiseurs, prises de courant 2P+T, prises RJ 45, onze (11) ordinateurs, deux (2) imprimantes et un (1) réfrigérateur.

Le nombre de prise courant et les groupements de prise de courant par circuit

(respectivement prise RJ 45) ont été définis en fonction des recommandations de la norme NFC15 100 qui consiste avoir 5 prises de courant (1 prise RJ 45) par surface de 28 m² et mettre au maximum 8 prises de courant (4 prises RJ 45 et 8 luminaires) par circuit pour un disjoncteur de 16 A. Ceux qui nous donne pour une surface de 96,5 m² ,18 prises de courant et 4 prises RJ 45. Dans le souci d'équilibrer les charges on fera 3 circuits de 6 prises de courant, 1 circuit de 4 prises RJ 45 et 2 circuits de luminaire l'un de 4 luminaires et l'autre de 5 luminaires.

Encore notons que la norme NFC15 100 impose qu'il ait un disjoncteur pour chaque chaine de départ moteur, de ce fait pour les climatiseurs il y aurait 4 circuits d'un climatiseur chacun.

4. Formules utilisées pour le bilan de puissance :

Les formules utilisées pour le bilan de puissance sont les suivantes : Puissance absorbée : Pabs = Pu ? = UIcos(?)

Puissance de l'installation : Pinst = Pabs × k_u × k_s Puissance réactive : Q = Pinst × tan ö

Puissance apparente : S = ke × v(?Q)² + ?(??????????)² = ???? Courant d'emploi : ?? ?? = ?? ??

Facteur d'utilisation des prises 2P+T : Ks=0.1+0.9/N avec N étant le nombre de prise par circuit.

Voir (annexe 5) pour les facteurs d'utilisation des circuits et les facteurs de simultanéité des récepteurs.

5. Section des câbles et Disjoncteur de protection :

Il est important de déterminer la section du câble et les disjoncteurs de protection à utiliser lors d'une installation électrique en fonction des recommandations minimales de section de la norme NFC15 100 (Annexe 5). En effet un câble de section trop faible va entraîner un échauffement dû à la résistance du câble (ce qui peut créer un incendie) et une perte de tension, une section trop importante peut entraîner aussi un problème de poids et de coût excessif.

Les disjoncteurs aussi sont d'une nécessité importante dans une installation, leurs fonctions sont d'interrompre le courant électrique en cas d'incident sur un électrique, encore ils sont capables d'interrompre un courant de surcharge ou un courant de court-circuit dans une installation. Suivant leurs conceptions, ils peuvent surveiller un ou plusieurs paramètres d'une ligne électrique.



24

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

En fonction des recommandations de la norme NFC15 100, les sections de câble et les disjoncteurs de protection qui seront utilisés dans l'installation sont les suivantes :

Tableau 8: les disjoncteurs et les sections de câble retenus pour les différents appareils

Circuits	Récepteurs	Quantités	Disjoncteurs		Section des câbles(mm^2)	Circuit A
Luminaire	4	16 A	1,5		Circuit B
Luminaire	5	16 A	1,5		Circuit C
Lampe fluo-C	8	10 A	1,5		Circuit D
Climatiseur XP	1	16 A	1,5		Circuit E
Climatiseur XP	1	16 A	1,5		Circuit F
Climatiseur XP	1	16 A	1,5		Circuit G
Climatiseur XP	1	16 A	1,5		Circuit H
Climatiseur DA	2	10 A	1,5		Circuit I
Prise de courant 2P+T	6	16 A	1,5		Circuit J
Prise de courant 2P+T	6	16 A	1,5		Circuit K
Prise de courant 2P+T	6	16 A	1,5		Circuit L
Prise RJ 45	4	10 A	1,5		Circuit M
Ordinateur	11	10 A	1,5		Circuit N
Réfrigérateur	1	20 A	2,5		Circuit O
Imprimante	2	10 A	1,5		TGBT
Installation	Ens	125 A	35



25

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

6. Récapitulatif du bilan de puissance :

Le tableau ci-dessous recapitule les différents calculs qui nous ont permis de déterminer la puissance d'utilisation et le courant d'emploi de l'installation de l'agence bancaire.

Tableau 9: Récapitulatif du bilan de puissance

Bilan de puissance

Circuits	Récepteurs	Qtés	Pabs(W)	ku	Ks	Pinst(W)	cos(?)	tan(?)	Q(kVAR)	Ke	S(VA)		Ie(A)	Circuit A
Luminaire	4	440	1	0,8	352,0	0,95	0,33	115,7	1,1	28347	123,2		Circuit B
Luminaire	5	550	1	0,8	440,0	0,95	0,33	144,6
Lampe Fluo-C	8	120	1	0,8	96,0	0,95	0,33	31,6
Climatiseur XP	1	1558	1	0,9	1402,2	0,85	0,62	869,0
Climatiseur XP	1	1558	1	0,9	1402,2	0,85	0,62	869,0
Climatiseur XP	1	1558	1	0,9	1402,2	0,85	0,62	869,0
Climatiseur XP	1	1558	1	0,9	1402,2	0,85	0,62	869,0
Climatiseur DA	2	480	1	0,9	432,0	0,85	0,62	267,7
Prise 2P+T	6	22080	0,25	0,7	3864,0	0,8	0,75	2898,0
Prise 2P+T	6	22080	0,25	0,7	3864,0	0,8	0,75	2898,0
Prise 2P+T	6	22080	0,25	0,7	3864,0	0,8	0,75	2898,0
Prise RJ 45	4	132	0,33	0,8	34,3	0,95	0,33	11,3
Ordinateur	11	1980	0,9	0,9	1603,8	0,95	0,33	527,1
Réfrigérateur	1	300	1	0,9	270,0	0,85	0,62	167,3
Imprimante	2	1600	0,9	0,9	1296,0	0,95	0,33	426,0

En conclusion de cette partie, on peut affirmer que la puissance appelée par l'installation de l'agence autrement dit la puissance d'utilisation de l'installation est égale à 21 725 W soit sensiblement égale à 21,73 kW avec un courant d'emploi de 123,2 A. On exhorterait la banque atlantique à souscrire l'agence à une puissance appelé de 21,73 kW auprès la société EDM (Energie du MALI).

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

VI. Prise de terre :

Toutes pièces ou ensemble de pièces conductrices enfoncés dans le sol et assurant une liaison électrique efficace avec la terre constituent une prise de terre. Les prises de terre sont d'une nécessitée importante pour la protection des personnes et des matériels pour toutes installations électriques.

La qualité d'une prise de terre (résistance aussi faible que possible inférieure ou égale à 10 ohms) est essentiellement fonction de 2 facteurs : La nature du sol (résistivité) et la technologie de la réalisation.

La prise de terre doit assurer la protection des personnes contre les contacts indirects, son principe est basé sur la détection du courant de fuite à la terre (courant de défaut) qui doit se produire dès qu'il y a défaut d'isolement. Pour être conforme à la norme NF C 15-100, les conditions suivantes doivent être respectées :

· Toute masse doit être reliée à un conducteur de protection (couleur vert/jaune) et lui-même relié à une prise de terre de résistance inférieure ou égale à 10 ohms ;

· Deux masses accessibles simultanément doivent être reliées à une même prise de terre ;

· Un dispositif de protection différentiel à courant résiduel doit séparer automatiquement la source de toute partie de l'installation où il se produit un défaut d'isolement dangereux.

Il existe plusieurs technologies de prise de terre mais elles aboutissent toutes aux mêmes conditions de respect définies par la norme NF C15-100.

Parmi toutes ces technologies nous choisissons le piquet de terre parce que cette

disposition est généralement retenue pour les bâtiments existants ou pour améliorer une prise de terre existante, ce qui correspond à notre cas.

Le piquet de terre consiste à planter un piquet dans le sol et d'y relier le conducteur de terre. Le piquet peut-être en cuivre rond de diamètre supérieur à 15 mm ou en acier galvanisé rond de diamètre supérieur à 25 mm. Dans son cas la résistance de prise de terre se calcule par la formule suivante :

Resistance de la prise de terre =	1 x Nombre de piquets	Resistivité du sol
		Longueur d^'un piquet



26

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

A noter qu'il est possible de placer plusieurs piquets pour améliorer la qualité de la résistance.

Dans notre cas dans le souci d'améliorer la qualité de la résistance on aura deux (2) piquets en cuivre rond de diamètre 30 mm et de longueur 2 m.

Aussi ayant un sol marécageux (qui ne se laisse pas facilement pénétrer par l'eau), on peut estimer la résistivité du sol a 30 ohms par mètre (voir annexe 9).

Par application numérique :

1 30

Resistance de la prise de terre = 2 x 2

La résistance de la prise de terre vaut :7,5 ?·m^-1 ce qui est de loin inférieure à 10 ?·m^-1 donc cette résistance est acceptable.

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE



27

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

VII. Schéma électrique de l'installation :



Figure 6:Schéma électrique de l'installation



28

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

VIII. Plan architectural : 1. Plan d'éclairage :



Figure 7: Plan d'éclairage de l'agence bancaire Légende :





29

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

2. Plan de la climatisation :



Figure 8: Plan de climatisation de l'agence bancaire Légende :





30

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

3. Plan des prises de courant 2P+T et d'Ethernet RJ 45 :



Figure 9: Plan des prises de courant 2P+T et d'Ethernet IV 45 Légende :





31

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

IX. Devis estimatif :

A la suite des consultations chez des fournisseurs de matériel électrique sur place à Bamako nous avons pu dresser le tableau du devis estimatif.

Tableau 10: Devis estimatif

Appareils	Quantités	Prix unitaire (FCFA)		Prix total (FCFA)
Luminaire	9	356	320		3	206	880
Lampe fluo-C	8	4	000			32	000
Climatiseur XP	2	255	000			510	000
Climatiseur DA	4	786	000		3	144	000
Prise de courant 2P+T	18	4	400			79	200
Prise RJ 45	4	6	400			25	600
Disjoncteur 10A	5	5	895			29	475
Disjoncteur 16A	9	7	860			70	740
Disjoncteur 20A	1	10	480			10	480
Cable U1000 R02V 1,5 mm^2 (m)	600	1	300			780	000
Cable U1000 R02V 2,5 mm^2 (m)	10	1	750			17	500
Cable U1000 R02V 35 mm^2 (m)	6	5	600			33	600
Boite de dérivation	14	3	600			50	400
Coffret électrique Prix total de l'installation	1	17 8	565 007	440		17	565

Le présent devis est arrêté à la somme de huit million sept mille quatre cent quarante Francs CFA (8 007 440 F.CFA).



32

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

X. Conclusion :

En conclusion de cette étude, nous pouvons dire que nous avons atteint nos objectifs. Nous avons en effet déterminé la puissance d'utilisation et le courant total d'emploi de notre installation ainsi que les différents éléments de protection contre les risques électriques indirects.

Dans notre contexte, à travers ces informations la banque atlantique peut signer un contrat de fourniture en énergie électrique à partir du réseau publique BT de l'EDM.

Cette expérience en bureau d'étude m'a permis de mettre en application, de compléter et de corriger ma connaissance sur le domaine de l'électricité du bâtiment.

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE



33

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

XI. Bibliographie :

1-Cours d'installation électrique BT, Dr Ahmed Ousmane BAGRE

2- Thermique du Bâtiment_policopié_Avril 2013, Pr Yézouma COULIBALY 3-Le calcul des installations d'éclairage, Rogier CADIERGUES

4-Etude d'installation électrique intérieur d'un siège administratif, Mémoire de BOUGHAR Abdelhalim et BAKTACHE Merouane.



34

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

XII. Annexe :

Annexe1 : Les recommandations de AFE et de la PROMOTELEC





35

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Annexe 2 : Fiche technique des luminaires Luminaire LED :



ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE



36

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

Lampe fluocompacte :





37

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Annexe 3 : Coefficients globaux d'échange thermique des murs et fenêtres





38

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE



Annexe 4 : Apport de chaleur due aux individus





39

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Annexe 5 : Appareils frigorifiques

Unité intérieure : XPower Plus de CARRIER de type 40XPK050IU



Unité extérieure : XPower Plus de CARRIER de type 38XPS050H7





40

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Unité intérieure : SUPER DAISEIKAI 9 de type 10PAVPG-E



Unité intérieure : SUPER DAISEIKAI 9 de type 10PAVPG-E





41

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Annexe 6 :

Les facteurs de simultanéité correspondants aux circuits :



Les facteurs d'utilisation correspondants aux appareils :





42

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Annexe 7 : Recommandation de la norme NFC15 100 concernant les sections de câble



ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE



43

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]



ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE

Annexe 8 :

Prise de courant 2P+T



Les disjoncteurs de protection de l'installation :



44

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]



ETUDE D'UNE INSTALLATION ELECTRIQUE BASSE TENSION : CAS D'UNE AGENCE DE LA BANQUE ATLANTIQUE





45

Ce rapport a été rédigé par MAIGA Mahamadou - Master 1 Génie Electrique et Energétique - Aout 2019 - [e-mail]

Annexe 9 : Résistivité des terrains
