A- Présentation
Les afficheurs à cristaux liquides, appelés
afficheurs LCD (Liquid Crystal Display), sont des modules compacts intelligents
et nécessitent peu de composants externes pour un bon fonctionnement.
Ils consomment relativement peu (de 1 à 5 mA).
Plusieurs afficheurs sont disponibles sur le marché et
diffèrent les uns des autres, par leurs dimensions, et aussi par leurs
caractéristiques techniques et leur tension de service. Il y a
généralement deux types d'afficheurs LCD (Fig. IV.9) [26] :
- Les afficheurs LCD alphanumériques qui affichent des
caractères ASCII
- Les afficheurs LCD graphiques qui permettent d'afficher des
images

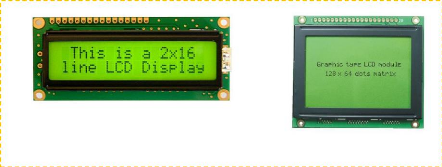

Afficheur LCD 2 X 16 caractères
Afficheur LCD graphique
Fig. IV.9 : Types d'afficheurs
Pour afficher les informations (date, heure, heure de lever et
de coucher du soleil, la
température, états des capteurs...etc.), nous
devons au moins cinq lignes de 16 caractères. Nous
vous proposons d'utiliser un LCD de téléphone
portable NOKIA 3310 qui les surpasse sur tous
les points :
- Il est graphique (84x48 pixels)
- Il permet d'afficher jusqu'à 6 lignes de 14
caractères (8x5)
- On peut créer sa propre police de caractères
- Il est facile à piloter (liaison série synchrone
à 5 fils)
- Son contraste est époustouflant
- Il ne consomme que 110ìA sous 3,3V
- Il dispose d'une vaste bibliothèque prête sur
l'internet, compatible avec MikroC
- Des prix vraiment pas chers
Chapitre IV Conceptions et réalisation de
système
B- Brochage
Derrière l'écran à cristaux liquides de
téléphone portable NOKIA 3310, on trouve une série de 8
broches (Fig. IV.10) qu'ils exercent les rôles suivantes :
1- VDD : alimentation de l'afficheur (tension VDD entre 2,7V et
3,3V)
2- SCLK : horloge synchrone
3- SDIN : entrée données série
4- D/C : sélection donnée/commande
5- SCE : sélection du circuit
6- GND : masse
7- CAP : Cette broche est généralement
reliée par un condensateur (1-10uF) externe à la masse
8- RES : reset
Commande de l'éclairage public et mesure de la
température à base de PIC18F4550
44
Fig. IV.10 : Brochage et schéma d'interface de LCD Nokia
3310
Chapitre IV Conceptions et réalisation de
système
Commande de l'éclairage public et mesure de la
température à base de PIC18F4550
44
IV. 2.5.2 Le clavier (les boutons poussoirs et les
LED)
a. Les boutons poussoirs
Les boutons poussoirs nous permettent de saisir des
données et de sélectionner les différentes options
utilisées dans notre projet. Nous allons utiliser cinq boutons (haut,
bas, gauche, droite, central), ces boutons travaillent comme suit :
- bouton-haut : Utilisé pour changer les valeurs saisies
(augmenter).
- bouton-bas : Utilisé pour changer les valeurs saisies
(diminuer).
- bouton-gauche : Utilisé pour naviguer entre les valeurs
dans la page des paramètres.
- bouton- droit : Utilisé pour naviguer entre les valeurs
dans la page des paramètres.
- bouton- droit + bouton-gauche : Utilisés sur
l'accès à la page des paramètres ou retour à la
page d'accueil.
- bouton- haut + bouton-bas : Utilisés pour
l'accès à la page « À propos de l'appareil ».
- bouton- central (Ok) : Utilisé pour choisir le mode
de fonctionnement de l'appareil de la page d'accueil ou enregistrer les
modifications de la page des paramètres.
L'état logique de toutes les entrées
numériques du microcontrôleur peut être modifié par
l'intermédiaire des boutons poussoirs. Généralement, il y
a deux états logiques peuvent être représentés par
ces boutons poussoirs 1 et 0 logique, la figure (IV.11) présente un
circuit qui contient cinq boutons poussoirs. L'état logique pour
l'état normal dans les bus (B_LFT, B_UP, B_OK, B_RTH, B_DWN) est 1,
lorsque vous appuyez sur les boutons poussoirs il change à 0.
b. Les LED
Une diode LED (Light-Emitting Diode) est un composant
électronique particulier utilisé comme source de lumière.
Pour chacune des LEDs, l'utilisation d'une résistance pour limiter le
courant est indispensable. La tension aux bornes d'une LED standard est de
l'ordre de 2.5V tandis que le courant peut varier entre 1 mA et 20mA.
Dans notre projet nous avons utilisé quatre LEDs,
chaque LED présente un mode de fonctionnement avec quatre
résistances pour limiter le courant et réduire la tension (Fig.
IV.11).
Chapitre IV Conceptions et réalisation de
système
Commande de l'éclairage public et mesure de la
température à base de PIC18F4550
42
Fig. IV.11 : schéma du clavier
|
