Chapitre 4
? Sélection, dans le champ composante actuelle,
de la position du convoi de charge
? Clic sur le bouton Créer cas à base d'une
composante. 4.13.2. Génération des combinaisons
d'actions
L'outil combinaisons manuelles , menu chargement sert
à définir des
coefficients pondérateurs spécifiques à
chaque type d'actions agissant sur la structure, selon l'Etat Limite
considéré.
La boite de dialogue suivante donne une illustration du cas
combinaison ELU générer pour le calcul de la dalle
sous-chaussée.
Figure 4.57 : - Boite de dialogue - Combinaison
Au niveau des zones en rouges :
135 /176
? Dans le champ combinaison :
136 /176
Chapitre 4
- Il est indiqué le numéro correspondant au cas
de charges défini par la combinaison (exp : 34) ;
- Le nom de la combinaison (exp : ELU1) ; - L'Etat
Limite considéré (exp : ELU).
? Dans le champ Nature, tous les cas de charges définis
dans le logiciel sont listés
? Dans le champ Liste des cas de la combinaison, tous les cas de
charges entrant dans la combinaison sont présents.
Chaque cas de charges porte devant lui, le coefficient qui le
pondère.
4.14. Exploitation des résultats
4.14.1. Dalle sous chaussée
4.14.1.1. Cartographies et plans
d'exécution

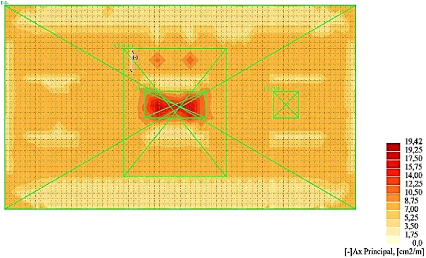

Figure 4.58 : Cartographie des sections d'aciers réels
dans la direction principale de
portance (lit inférieur)
137 /176
Chapitre 4
Figure 4.59 : Cartographie des sections d'aciers réels
dans la direction secondaire (lit
inférieur)
Figure 4.60 : Cartographie des sections d'aciers réels
dans la direction principale de
portance (lit supérieur)
138 /176
Chapitre 4
Figure 4.61 : Cartographie des sections d'aciers réels
dans la direction secondaire (lit
supérieur)
Les plans de ferraillage de la dalle sous chaussée se
présentent comme suit :
139 /176
Chapitre 4
Figure 4.62 : Schéma de ferraillage dalle sous
chaussée (1/4)
140 /176
Chapitre 4
Figure 4.63 : Schéma de ferraillage dalle sous
chaussée (2/4)
141 /176
Chapitre 4
Figure 4.64 : Schéma de ferraillage dalle sous
chaussée (3/4)
142 /176
Chapitre 4
Figure 4.65 : Schéma de ferraillage dalle sous
chaussée (4/4)
143 /176
Chapitre 4
4.14.2. Poutres de rives
4.14.2.1. Plans d'exécutions Pages
suivantes
144 /176
Chapitre 4
Figure 4.66 : Schéma de ferraillage poutres de rives
(1/4)
145 /176
Chapitre 4
Figure 4.67 : Schéma de ferraillage poutres de rives
(2/4)
146 /176
Chapitre 4
Figure 4.68 : Schéma de ferraillage poutres de rives
(3/4)
147 /176
Chapitre 4
Figure 4.69 : Schéma de ferraillage poutres de rives
(4/4)
148 /176
Chapitre 4
4.14.3. Poutres intermédiaires 4.14.3.1. Plans
d'exécutions Pages suivantes
149 /176
|
