III.5.2. DIAGRAMME DE CLASSES PARTICIPANTES
Le diagramme de classes participantes est important puisqu'il
effectue la jonction entre, d'une part, les cas d'utilisation, le modèle
du domaine et la maquette IHM, et d'autre part, la jonction entre, les
diagrammes de conception logiciel que sont : les diagrammes d'interaction et
les diagrammes de classes de conception.
Il s'agit ici de diagrammes de classes UML qui
décrivent, cas d'utilisation par cas d'utilisation, les trois
principales classes d'analyse et leurs relations.
Le diagramme de classe participante modélise trois
types de classes d'analyse : les dialogues, les contrôles et les
entités.
? Les classes de dialogues : ces sont des classes qui
possèdent les attributs et les méthodes ; ou les attributs
représentent les champs de saisi ou les résultats et les
opérations représentent les actions de l'utilisateur sur
l'IHM.
? Les classes d'entités : elles ne
posséderont que les attributs, les attributs qui sont des informations
persistantes de l'application c'est-à-dire qu'elles survivent à
l'exécution d'un cas d'utilisation particulier et qu'elles permettent
à des données et des relations d'être stockées dans
des sources de données.
? Les classes de contrôles : celles qui vont
posséder des opérations, Ces opérations montrent la
logique de l'application, ou les comportements du système informatique.
Elles jouent le pont entre les classes de dialogues et les classe de
contrôles.
38
a. Cas d'utilisation Consulter Archive
Figure 13: Diagramme de classe participante Consulter
Archive
b. Cas d'utilisation Archiver document
Figure 14 : Diagramme de classe participante Archiver
document
39
c. Cas d'utilisation Gérer Archives

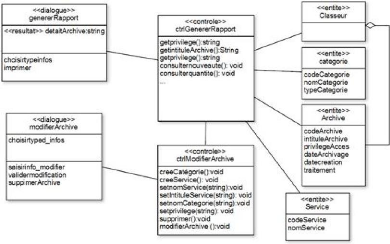

Figure 15: Diagramme de classe participante Gérer
Archive
|
