REPUBLIQUE DU SENEGAL
Université Amadou Hampâté-Bâ
de Dakar
Faculté des Sciences Et Technologies de
l'Information et de la Communication.
Mémoire de Master
Option : Informatique
Sujet :
La qualité de service au niveau IaaS: Vers l'utilisation
du concept Software- Defined Networking (SDN)
Réalisé et Présenté
par:
Kodzo Mawuessénam PARKOO
Sous l'encadrement de :
Bamba Gueye
Remerciements
Gloire à DIEU dans les lieux très hauts, et
paix sur la terre parmi les hommes qu'il agrée !
En début de ce mémoire, je souhaiterais
adresser mes remerciements les plus sincères aux personnes qui m'ont
apporté leur aide, qui ont contribué à
l'élaboration de ce mémoire ainsi qu'à la réussite
de cette année universitaire assez particulière.
Mes sincères remerciements à M. Bamba
GUEYE Enseignant au Département de Mathématiques et
Informatique, Faculté des Sciences et Techniques de l'Université
Cheikh Anta Diop de Dakar (UCAD) qui, en tant qu'encadreur, s'est montré
inconditionnellement à l'écoute et très disponible tout
au long de la réalisation de ce travail. Ces indications, conseils et
mis en garde ont permis à ce mémoire de voir le jour. Immense est
mon honneur et grande est ma joie d'avoir travaillé sous sa
direction.
Ma gratitude aux enseignants du département Sciences Et
Technologies de l'Information et de la Communication(STIC) ayant assuré
ma formation au cours de cette année scolaire.
Un profond remerciement à mes chers parents qui
à tout moments ont été présents de part leurs
soutiens financier, moral et spirituel. Une vingtaine de lignes
supplémentaires ne sera pas assez pour vous exprimer ma gratitude.
Une pensée particulière à l'endroit de M.
et Mme HYDE, pour leur soutiens multiformes, inconditionnels
et leur présence.
Mes sincères remerciements aux Mlles Emefa
AGBOBLI et Hom-Nack Sika BIRREGAH qui ont
été d'un soutien inestimable.
Tous mes remerciements, enfin à tous ceux qui de
près ou de loin ont participé à la rédaction de ce
document. Que DIEU vous garde et vous protège pour
l'éternité.
Résumé.
Suite à l'évolution des besoins sur le
réseau informatique, une revalorisation des ressources fut faite. Le
résultat espéré ne fut pas atteint à cause du
manque de qualité de service.
En 2010, la fondation Openstack, créée pour
offrir des services dynamiques dans le monde du Cloud Computing lance le projet
OpenStack. D'un autre côté, le projet SDN (Software Defined
Network), développé par l'Open Networking Foundation (ONF),
créé en 2011, vise à découpler, dans un
équipement réseau, la partie plan de données de la partie
plan de contrôle. Ces initiatives donneront une nouvelle orientation au
réseau et aux services.
Sommaire
Table des figures
ii
Liste des tableaux
v
Explication des sigles et acronymes
vi
Introduction générale
8
Chapitre I. Les motivations du
Software-Defined Networking (SDN)............................
11
1.1. Big Data
11
1.2. Datacenter
14
1.3. Agilité du réseau
22
1.4. Le Cloud Computing
22
1.5. La Qualité de Service
26
Chapitre II. Présentation du
Software-Defined Network
28
2.1. Le SDN à travers le temps
28
2.2. Architecture du Software-Defined
Networking (SDN)
32
2.3. Les solutions de SDN existantes
54
Chapitre III. Implémentation et test
d'une solution Software-Defined Network (SDN)
60
3.1. Présentation d'OpenStack
60
3.2. OpenStack Neutron et le SDN
66
3.3. Présentation de l'architecture
du système à mettre en place...............
68
3.4. Installation d' OpenStack
69
3.5. Mise place d'un réseau physique
(réel) de SDN: Cas d'entreprise.
103
3.6. Les difficultés
rencontrées d'installations d'OpenStack (Expérience
utilisateur)
105
Conclusion
106
Table
des figures
Figure 1 : Datacenter de Google
2
Figure 2 : Architecture 2-tiers dans un
Datacenter
15
Figure 3 : Architecture 3-tiers dans un
Datacenter
17
Figure 4 : Présentation du Cloud
Computing
23
Figure 5 : Présentation de
l'architecture traditionnelle et vue du SDN. Découplement du plan
logique et matériel [32].
29
Figure 6 : Architecture SDN.
Présentation en plan, en couche et du système. [37]
31
Figure 7 : Architecture ForCES
37
Figure 8 : Architecture OpenFlow. La
communication entre le contrôleur et les dispositifs de transmission via
le protocole OpenFlow [32].
38
Figure 9 : Omniswitch 10 000 d'Alcatel
Lucent
46
Figure 10 : Commutateurs HP 12500
47
Figure 11 : Switch vituel Nexus 1000v
48
Figure 12 : Juniper EX-Series Ethernet
Switches
49
Figure 13 : Switch FWS 648G
50
Figure 14 : Les composantes de base du Cloud
OpenStack [44]
61
Figure 15 : Architecture du plugin ML2
[45]
63
Figure 16 : Disposition du SDN dans
OpenStack
64

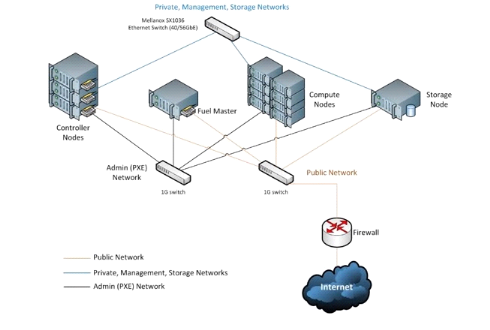

Figure 17 : Architecture à simuler lors
de la mise en place du réseau SDN
66
Liste des tableaux
Tableau 1 : Tableau comparatif des
différents contrôleurs
2
Tableau 2 : Tableau comparatif des
commutateurs
51
Tableau 3: Comparatif des solutions SDN
57
Tableau 4 : Les différentes versions
d'OpenStack
59
Tableau 5 : Estimation financière de la
mise en place d'une solution SDN
102
Explication des sigles et
acronymes
Amazon : Amazon.com Inc. est une
entreprise de commerce électronique américaine basée
à Seattle. Sa spécialité la plus connue est la vente de
livres, mais elle est diversifiée dans d'autres produits, notamment dans
la vente de tous types de produits culturels : disques CD, musique en
téléchargement, DVD, appareils photos numériques,
informatique et dans l'équipement de la maison, etc.
PRISM : PRISM, également
appelé US-984XN1, est un programme américain de surveillance
électronique par la collecte de renseignements à partir
d'Internet et d'autres fournisseurs de services électroniques. Ce
programme classé, relevant de la National Security Agency (NSA),
prévoit le ciblage de personnes vivant hors des États-Unis. PRISM
est supervisé par la United States Foreign Intelligence Surveillance
Court (FISC).
NSA : National Security Agency-
NSA (Agence nationale de la sécurité) est un organisme
gouvernemental du département de la Défense des
États-Unis, responsable du renseignement d'origine
électromagnétique et de la sécurité des
systèmes d'information et de traitement des données du
gouvernement américain.
PME : Les petites et les moyennes
entreprises sont des entreprises dont la taille, définie à partir
du nombre d'employés, du bilan ou du chiffre d'affaires, ne
dépasse pas certaines limites ; les définitions de ces limites
diffèrent selon le ou les pays.
UPS : Une alimentation sans
interruption (ASI), alimentation statique sans coupure, en anglais
(Uninterruptible power supply ou UPS) ou, du nom d'un de ses composants,
l'onduleur (en anglais Inverter), est un dispositif de l'électronique de
puissance qui permet de fournir un courant alternatif stable et dépourvu
de coupure ou de micro-coupure, quoi qu'il se produise sur le réseau
électrique. [5]
UTP : Une paire torsadée
est une ligne de transmission formée de deux fils conducteurs
enroulés en hélice l'un autour de l'autre. Cette configuration a
pour but de maintenir précisément la distance entre les fils et
de diminuer la diaphonie.
EITF : L'Internet Engineering
Task Force (IETF) est le premier organisme de normalisation technique de
l'Internet au monde. Il rassemble une immense communauté internationale
ouverte d'architectes de réseaux, d'opérateurs, de fournisseurs
et de chercheurs, soucieux de l'évolution de l'architecture et du bon
fonctionnement de l'Internet.
ATM : Asynchronous Transfer Mode
ou ATM -- littéralement « Mode de transfert asynchrone » --
est un protocole réseau de niveau 2 à commutation de cellules,
qui a pour objectif de multiplexer différents flots de données
sur un même lien utilisant une technique de type MRT (multiplexage
à répartition dans le temps).
SLA : Le service-level agreement
(SLA) est un document qui définit la qualité de service requise
entre un prestataire et un client. Il est ce que l'on pourrait traduire en
français par « accord de niveau de service ».
OEM : Un fabricant
d'équipement d'origine (FEO), en anglais Original Equipment Manufacturer
(OEM), ou équipementier est une entreprise fabriquant des pièces
détachées, principalement pour le compte d'une autre entreprise,
l'intégrateur ou l'assembleur. Ce type d'entreprise se retrouve
usuellement dans les industries automobile, aéronautique, informatique
ou électronique.
Introduction
générale
Les réseaux utilisés il y a 10 ans ne sont pas
si différents de ceux que nous utilisons aujourd'hui. Mais ce qui est
surprenant est que nos attentes, désormais, sont bien
supérieures en terme de performance. Auparavant, les technologies
utilisées dans le cadre professionnel étaient limitées par
la capacité et la bande passante. Il était possible de
résoudre les problèmes de capacité simplement en
augmentant la bande passante disponible. Cependant, cette solution ne semble
pas absolue car les réseaux IP traditionnels sont complexes et
très difficiles à gérer. Dans ce réseau classique,
lorsqu'un paquet arrive sur un port d'un commutateur ou d'un routeur, celui-ci
applique les règles de routage ou de commutation qui sont inscrites dans
son système d'exploitation pour l'orienter vers sa destination. De ce
fait, les paquets ayant la même destination sont acheminés par la
même voie. Il est à la fois difficile à configurer le
réseau en fonction de stratégies prédéfinies, et de
la reconfigurer à chaque fois que les besoins par défaut
changent. Et comme pour rendre les choses plus complexes, les réseaux
traditionnels sont fortement intégrés: la gestion du
contrôle et des données sont couplés.
Aujourd'hui, afin de répondre aux nouveaux besoins
soulevés par de nouveaux concepts, la conception du réseau est
repensée. En effet l'utilisation par exemple des datacenters a
posé le problème de « bottleneck » (goulot
d'étranglement) au niveau du réseau. En solution, on opta pour
les connexions internet redondantes et la répartition de charges (load
balancing) pour les datacenters et d'agilité du réseau dans le
cas du Big data. Ces différentes solutions, ont des coûts pas
négligeables à la réalisation. Avec l'évolution,
l'arrivée de nouveaux protocoles, d'équipements hauts de gamme,
les matériels sont capables de reconnaître le type d'application
et de lui appliquer les règles spécifiques. Ainsi en solution
efficace et efficiente, le Software-Defined Networking (SDN)
s'impose. Les changements sont automatisés, programmables et
centralisés. L'administrateur définit les règles dans le
contrôleur, et celles-ci sont instantanément transmises dans les
équipements réseaux en fonction du besoin.
Ce mémoire traite de l'utilisation du concept de
Software-Defined Networking (SDN) dans le cadre de la qualité de service
au niveau IaaS (Infrastructure As a Service). Considéré comme une
véritable solution pour assurer la qualité de service sur le
réseau, le SDN définit un paradigme nouveau qui met en avant la
séparation de l'aspect contrôle et logique du réseau des
équipements en charge du réseau.
Nous passerons en revue quelques étapes dans le temps
comme indiqué dans [1], de l'évolution du SDN, une nouvelle
façon de rendre programmable le réseau.
Notre réflexion s'articulera autour de cinq (05)
chapitres : les motivations du Software-Defined Networking (SDN),
l'état de l'art sur le SDN, l'implémentation et le test d'une
solution SDN, précédés d'une introduction et suivis de la
conclusion.
Introduction
Dès 1950, les utilisateurs accédaient depuis
leurs terminaux à des applications fonctionnant sur des systèmes
centraux, les mainframes. Cette façon de faire commençait par
redéfinir les architectures du réseau (les réseaux intra-
et inter-entreprise). Au début des années 2000, sont apparus des
hébergeurs Web capables d'héberger des applications informatiques
et des données dans leurs locaux. On observe aussi l'arrivée
des Big data (qui est une combinaison de progrès technologiques,
d'innovations d'usagers et d'évolutions sociales) et de Datacenter (qui
représentent ensemble informatique composé, entre autres, de
serveurs, et permettant le stockage de données en un lieu sûr).
Tout ceci à un moment donné, exigera une
agilité du réseau pour sa survie et son développement.
Nous entrons donc dans l'ère du réseau informatique intelligent.
Nous passerons en revue d'abord ces différents concepts qui ont
représenté la motivation pour un réseau programmable.
Chapitre I. Les
motivations du Software-Defined Networking (SDN).
1.1. Big
Data
Depuis l'utilisation de statistiques dans le sport de haut
niveau jusqu'aux algorithmes de recommandation d'Amazon [2], en passant par le
programme de surveillance PRISM [3] de la NSA [4] ou encore la médecine
analytique, le Big Data et les Analytics se sont construit une place de premier
plan dans tous les domaines de la société.
En entreprise, la mise en place d'outils Big Data &
Analytics répond généralement à plusieurs objectifs
:
§ Améliorer l'expérience client
§ Optimiser ses processus et sa performance
opérationnelle
§ Renforcer ou diversifier son business model
Et avec la multiplication et surtout la démocratisation
des outils liés aux data, le débat entre ceux qui sont
prêts à partager leurs données s'ils peuvent les valoriser
et ceux qui s'inquiètent des risques de ces innovations fait rage.
Qu'est-ce qu'un Big Data
La notion de Big Data recouvre une combinaison de
progrès technologiques, d'innovations d'usage et d'évolutions
sociales qui amène les entreprises à repenser leurs
priorités stratégiques et leur modèle
opérationnel.
La première dimension fondamentale du Big data, c'est
la composante technologique. En effet, le Big Data s'appuie sur un ensemble
d'innovations technologiques qui transforment profondément la
façon dont les entreprises et les individus génèrent,
transmettent, stockent et utilisent des données : massification des
échanges de données (vidéo, texte, son, image),
révolution dans le stockage (Cloud-Computing) et la structuration de
données (NoSQL), progrès des techniques d'analyse, progrès
des outils de visualisation de données...
Ainsi on note la montée en puissance du Big Data,
l'augmentation de la richesse et du volume des data dues à une histoire
de technologie, à l'évolution culturelle vis-à-vis de la
génération et du partage d'information, aux nouveaux usages et
nouvelles possibilités de monétisation. On distingue
généralement 2 types de données en Big Data :
§ Les données des entreprises : les emails, les
documents, les bases de données, toutes les historiques de processus
métiers (logs), et tout autre type de donnée structurée,
semi-structurée ou non-structurée que l'entreprise produit et
stocke.
§ Les données en dehors des entreprises : bases de
données externes (publiques ou fournisseurs de données), contenus
échangés sur les réseaux sociaux ou publiés en
ligne, les historiques de navigation et de recherche, les données
(géolocalisées ou non) transmises par les objets connectés
(des puces RFID au smartphone en passant par des thermostats intelligents et
les pacemakers)...
Du coup, quand on parle de Big Data, on ne parle pas
uniquement d'un nouvel ensemble de données devenu disponible et des
technologies permettant de les exploiter mais bien d'une démarche visant
à faire des données un mode de décision, un actif
stratégique et une façon de créer de la valeur. C'est un
véritable renversement de paradigme d'organisation, qui a gagné
le nom de DATA-CENTRIC [5], dans lequel l'entreprise est guidée par les
données.
En terme d'applications concrètes et d'impact sur
l'entreprise (la performance, la stratégie et la gestion), le Big Data
propose :
§ Améliorer l'expérience client : On
considère généralement que l'intérêt
principal du Big Data réside dans l'amélioration de
l'efficacité de l'activité marketing de l'entreprise. Grâce
au croisement de données sociales, comportementales et
transactionnelles, les entreprises peuvent segmenter de manière beaucoup
plus fine leur clientèle pour personnaliser leur offre et leurs
campagnes marketing, suivre le sentiment des consommateurs et anticiper les
points d'accroche dans l'expérience client. La
généralisation de pratiques comme l'AdExchange (enchères
en temps réel pour des publicités ciblées en ligne), l'AB
Testing ou le Marketing 1:1, que permet les progrès du Big Data et des
Analytics, transforment en profondeur la façon dont les entreprises
comprennent et interagissent avec leurs consommateurs.
§ Améliorer son efficacité
opérationnelle : Les nouveaux outils Big Data s'appuient sur des
technologies qui permettent de traiter des volumes d'informations plus larges
de manière plus rapide et moins coûteuse. Le système de
fichiers distribués (Hadoop), les Analytics avancés et les
technologies de traitement en mémoire vive, ainsi que le stockage dans
le Cloud sont autant d'innovations qui améliorent le niveau
rapidité, la compétitivité des processus métiers
grâce à plus d'industrialisation et d'automatisation. La
technologie de « Text-Mining » (fouille de texte), permet par exemple
à un département RH de trier automatiquement les profils
correspondant à des critères spécifiques parmis des
milliers de CV, économisant ainsi un temps précieux.
§ Développer son Business Model : Certaines
entreprises arrivent même à faire de leur projet Big Data une
source de revenus, grâce principalement à deux leviers. D'une
part, des groupes (télécom notamment), qui disposent d'un
trésor de données, peuvent monétiser leurs bases pour
permettre à des partenaires de développer leurs activités.
C'est le cas de SFR, qui utilise les données géolocalisées
de son réseau pour vendre des informations, provenant des clients
à des centres commerciaux. D'autre part, des entreprises
développant des capacités Big Data peuvent arriver à un
tel niveau d'expertise où ils les revendent, soit sous forme de logiciel
soit sous forme de prestation (conseil ou autre).
Dans la réalité des faits, le plus
intéressant, est une combinaison de ces applications. En exemple, nous
pouvons noter la plateforme Big Data mise en place par le groupe bancaire
Crédit Mutuel en France. Grâce à une plus grande
efficacité de ces systèmes de traitement et une infrastructure de
stockage repensée, ils proposent à leurs clients d'accéder
à 10 années d'historiques de dépense qui peuvent
être filtrées par catégorie ou par commerçant. La
technologie de calcul en mémoire leur permet également
d'évaluer les demandes de crédit en moins de 4h, contre 48h
auparavant. Enfin, la banque monétise ses données en proposant
à certains partenaires commerciaux d'avoir accès à des
informations sur les comportements d'achat de ses clients [6]. Cette
utilisation concrète dans le cas de la plateforme Big Data du groupe
bancaire du crédit Mutuel en France, n'a été vraiment
possible qu'avec une redéfinition des accès réseaux par
l'introduction de la notion d'agilité du réseau.
1.2. Datacenter
La notion de Datacenter, au même titre que
l'informatique en général, a fortement évolué ces
dernières années. Les premiers datacenter avaient pour objectif
d'offrir un centre d'hébergement et de traitement des données
hyper sensibles à de grandes entreprises internationales, d'un niveau de
sécurité très élevé pour des services tel
que le Cloud. Le Cloud centralise l'ensemble des logiciels et des
données dans des centrales numériques multi-clients en les
rendant accessibles en ligne. Ceci n'est possible que grâce à la
virtualisation qui n'est autre qu'un système pouvant fonctionner comme
un autre système à travers des fonctions pour lesquelles il
n'avait pas été prévu à l'origine. Au fil du temps
et de la démocratisation des composantes ainsi que la virtualisation des
serveurs, les datacenters se sont positionnés comme étant une
solution économique pour les PME. Il est aujourd'hui plus
intéressant d'utiliser les services ainsi que la qualité d'un
datacenter plutôt que d'investir dans du matériel propre.
Qu'est ce qu'un datacenter
Un datacenter représente un ensemble informatique
composé, entre autres, de serveurs et permettant le stockage de
données en un lieu sûr. Initialement conçus pour
l'hébergement des données de grandes entreprises, les datacenters
offrent désormais toute une série de fonctionnalités.
Figure 1 : Datacenter de Google
Les options disponibles lorsque l'on fait appel aux services
d'un datacenter sont vastes. Vous pouvez louer un espace ou une armoire
réseau entière afin d'y entreposer votre propre matériel
et donc profiter de la sécurité contre la surchauffe, les
incendies ou même le vol. Une autre possibilité est de choisir
à la carte le type de service souhaité.
On pourra opter pour un serveur spécifique avec une
bande passante importante pour héberger les sites internet et permettre
un accès rapide pour la visualisation de vidéos. La location
d'espaces de stockage pour réaliser des sauvegardes (ou backup)
externalisées ainsi que l'hébergement de la base de
données sont proposés.
Un datacenter se compose habituellement de routeurs,
commutateurs, pare-feux, passerelles et de systèmes de détection
d'intrusion logicielle.
Malgré tous les moyens mis en oeuvre pour assurer la
sécurité des données, certaines entreprises utilisent
plusieurs datacenters afin de stocker leurs données dans 2, 3 voire 6
locaux différents. Au-delà de la sécurité des
données, la sécurité physique du datacenter même
représente un enjeu de taille. On notera donc :
§ La surveillance du bon fonctionnement de la
climatisation, elle-même essentielle au bon fonctionnement du
matériel électronique.
§ L'alimentation de secours peut être fournie via
un UPS et un générateur électrique ou via un groupe
tournant (no-break) couplé à un accumulateur cinétique.
§ Dans le but de prévenir une perte d'alimentation
électrique, toutes les composantes électriques, y compris les
systèmes de secours, sont habituellement doublées. Les serveurs
dits essentiels sont de plus alimentés par un système qui fait
appel à deux sources électriques indépendantes à
l'intérieur du centre.
§ Les centres ont habituellement un plancher
surélevé de 60 cm, fait de dalles amovibles. Cet espace permet la
libre circulation de l'air, tout comme il facilite le câblage
d'alimentation et de données par des chemins de câble
différents. Cependant, des centres de données sont sans plancher
technique (alimentation par le dessus des racks, afin de supporter plus
facilement des éléments lourds de type mainframe (IBM z10,
etc.).
§ Ils ont souvent des systèmes complexes de
prévention et d'extinction des incendies. Les centres modernes sont
souvent équipés de deux systèmes d'alarme. Le premier
détecte les particules chaudes émises par les composantes
surchauffées de l'équipement, particules qui provoquent souvent
un feu. De cette façon, il est possible d'éliminer à sa
source un foyer d'incendie (parfois, il suffit d'éteindre un ensemble
à soudure pour éliminer le risque d'incendie). Un deuxième
système sert à activer un ensemble d'activités si un
début d'incendie se manifeste. Ces systèmes sont également
dédiés à une portion du centre de traitement de
données. Couplés à d'excellentes portes anti-feu et autres
appareils de confinement, il est possible de contrôler le feu et de
l'éteindre sans affecter le reste du bâtiment.
§ Les systèmes conventionnels d'extinction du feu
sont aussi nocifs que le feu pour les composants électroniques, c'est
pourquoi des procédés alternatifs ont été
développés. Certains utilisent l'azote, l'argonite, le FM-200 ou
le Novec(tm)1230 FK-5-1-12, alors que d'autres se rabattent sur
l'émission de fines particules d'eau ultra-pure (cette eau n'est pas
électriquement conductrice, ce qui n'endommage pas les composants
électroniques).
§ La sécurité est aussi essentielle au
fonctionnement de tels centres. L'accès physique à ces centres
est réservé au personnel autorisé, tout comme des
caméras vidéo permettent de suivre les personnes sur place.
Également, des gardes de sécurité veillent si le centre
est grand ou contient des informations considérées comme
essentielles.
Géographiquement parlant, les datacenters sont
présents aux quatre coins de la planète, principalement aux
États-Unis et au Canada. L'information qu'ils contiennent doit
être disponible rapidement grâce à des connexions internet
haut débit et quelles que soient les circonstances.
Le datacenter est donc un concentré de données
informatiques dont l'accès autorisé peut se faire des 4 coins de
la planète. Les connexions internet sont le plus souvent assurées
par la fibre optique de plusieurs FAI afin d'obtenir un débit et une
bande passante élevés ainsi que de limiter le risque de pannes.
Ce type de connexion permet d'absorber les milliers de sessions
journalières.
Comme pour la plupart des éléments, les
connexions internet sont redondantes et la charge est répartie (load
balancing).
Dans sa mise en place, le datacenter, a recours à
diverses architectures pour garantir la disponibilité de service. Parmi
ces architectures, nous distinguons le 2-tiers et le 3-tiers.
L'architecture 2-tiers, désigne un mode de
communication à travers un réseau entre plusieurs programmes ou
logiciels : l'un, qualifié de client, envoie des requêtes ;
l'autre ou les autres, qualifiés de serveurs, attendent les
requêtes des clients et y répondent. Par extension, le client
désigne également l'ordinateur sur lequel est
exécuté le logiciel client, et le serveur, l'ordinateur sur
lequel est exécuté le logiciel serveur. En général,
les serveurs sont des ordinateurs dédiés au logiciel serveur
qu'ils abritent dans notre cas le datacenter, et dotés de
capacités supérieures à celles des ordinateurs personnels
en terme de puissance de calcul, d'entrées-sorties et de connexions
réseau. Les clients sont souvent des ordinateurs personnels ou des
appareils individuels (téléphone, tablette), mais pas
systématiquement. Un serveur peut répondre aux requêtes
d'un grand nombre de clients.
Figure 2 : Architecture 2-tiers dans un
Datacenter
Bien qu'il apporte des avantages tels que :
§ La centralisation de toutes les données sur un
seul serveur, physique ou virtuel ; ce qui simplifie les contrôles
de sécurité, l'administration, la mise à jour des
données et des logiciels.
§ La complexité du traitement et la puissance de
calculs à la charge du ou des serveurs, les utilisateurs utilisant
simplement un client léger sur un ordinateur terminal pouvant être
simplifié au maximum.
§ La recherche d'information : les serveurs étant
centralisés, cette architecture est particulièrement
adaptée et véloce pour retrouver et comparer de vastes
quantités d'informations (moteur de recherche sur le Web), ce qui semble
rédhibitoire pour le P2P beaucoup plus lent, à l'image de
Freenet.
L'architecture 2-tiers comporte des inconvénients entre
autres :
§ Si un grand nombre de clients veut communiquer avec le
serveur au même moment, ce dernier risque de ne pas supporter la charge
(la communication simultanée qui, d'ailleurs, est très
fréquente au niveau du datacenter).
§ Si le serveur n'est plus disponible, plus aucun des
clients ne fonctionne (le réseau pair-à-pair continue à
fonctionner, même si plusieurs participants quittent le
réseau).
§ Les coûts de mise en place et de maintenance
peuvent être élevés.
§ En aucun cas les clients ne peuvent communiquer entre
eux ; ce qui entraîne une asymétrie de l'information au
profit des serveurs.
Afin de solutionner certains des problèmes du 2-tiers
on passera au 3-tiers.
Le 3-tiers est un modèle logique d'architecture
applicative qui vise à modéliser une application comme un
empilement de trois couches logicielles (niveaux) dont le rôle est
clairement défini. On observe ainsi la couche présentation des
données correspondant à l'affichage, la restitution sur le poste
de travail et le dialogue avec l'utilisateur. La couche traitement des
données correspond à la mise en oeuvre de l'ensemble des
règles de gestion et de la logique applicative et la dernière
d'accès aux données persistantes qui correspond aux
données qui sont destinées à être conservées
sur la durée, voire de manière définitive.
Figure 3 : Architecture 3-tiers dans un
Datacenter
Bien que le 3-tiers permette de gérer
l'évolutivité grâce à une conception
hiérarchique, évite le maillage complet et autorise l'ajout de
nouvelles paires de commutateurs d'agrégation sans qu'il soit
nécessaire de modifier l'agrégation existante, des insuffisances
lui sont notées. On peut énumérer entre autres: la
latence élevée en raison de supplémentaires, les
congestions, une grande consommation d'énergie et la
nécessité de nouveaux racks.
L'avantage principal d'un datacenter est bien
évidemment la qualité des infrastructures et le niveau de
sécurité. Cela devient encore plus avantageux pour une PME car il
lui serait impossible de se doter d'un local informatique équivalent.
Sans parler des ressources nécessaires afin d'administrer et de
sécuriser le matériel et l'infrastructure :
§ Serveur performant
§ Connexion internet haut débit
§ Investissement nul
§ Pas de frais d'installation
§ Pas de frais de maintenance
§ Utilisation sur mesure
§ Gain de place
§ Sécurité maximale
Comme précédemment évoqué, les
connexions internet utilisées pour l'accès aux datacenters, sont
redondantes et la charge est répartie grâce au « load
balancing ». De plus, nous avons noté que l'architecture
3-tiers sensé solutionner les problèmes au niveau des datacenters
a montré ses limites. Cette situation impose d'avoir une bonne
connexion avec les datacenters et de penser à une nouvelle
architecture. Cet impératif nous ramène à la notion
d'agilité du réseau et l'option du SDN.
Gérer la qualité de services(QoS) dans
le Datacenter
Quels niveaux de qualité et de sécurité
peut-on attendre de son datacenter ? Comment les évaluer ? Telles sont
quelques unes des questions que l'on se pose en matière de Qos dans un
datacenter. Ainsi, on s'intéressera à la connexion internet, au
réseau et à la sécurité. Les connexions internet
sont le plus souvent assurées par la fibre optique de plusieurs FAI afin
d'obtenir un débit et une bande passante élevés ainsi que
de limiter le risque de pannes. Comme pour la plupart des
éléments telles que les connexions internet, la notion de load
balancing s'impose. Le load balancing est d'un grand intérêt
d'autant plus qu'il permet de répartir la charge d'un serveur, d'une
connexion internet sur deux ou trois systèmes différents. La
charge est répartie comme une balance, ce qui permet de maintenir de
hautes performances, introduisant une notion d'intelligence du réseau.
En terme de réseau et de sécurité, l'architecture
réseau d'un datacenter est composée de routeurs et de
commutateurs (Switches) Gigabit, avec des liaisons en fibre optique. Même
si la fibre optique est privilégiée pour les liaisons
principales, bon nombre de datacenters utilisent encore en partie du
câble UTP. Les routeurs et commutateurs sont toujours en redondance et
indépendants les uns des autres. Ils disposent également d'une
double alimentation électrique. Si le réseau physique est
partagé, sa division sera effective par la configuration de VLan
(réseau virtuel) ce qui limite les risques d'intrusions internes. La
mise en place de firewalls prévient les risques d'intrusions
extérieures. Placés entre le routeur et le LAN, ils filtrent la
totalité du trafic afin de l'identifier et de bloquer toutes
requêtes suspectes.
Impact des Datacenters
Les systèmes informatiques d'entreprise utilisent les
centres de données comme des noyaux de commutation et des centres de
contrôle pour développer des réseaux entièrement
connectés et une analyse intelligente du Big Data.
Les datacenters aident les entreprises à
résoudre les défis suivants pour la mise en oeuvre du centre de
données :
· Le développement rapide des services augmente les
besoins de capacité informatique.
· Les nouvelles opérations de l'entreprise
nécessitent un déploiement efficace des services, une expansion
élastique des ressources informatiques et une gestion de réseau
flexible.
· Les systèmes informatiques doivent avoir une haute
disponibilité pour maîtriser les risques opérationnels et
assurer la continuité de service.
En outre le datacenter fournit des produits de réseau
multicouche, et prend en charge l'interconnexion du système (à
l'intérieur d'un centre de données et entre les centres de
données), la reprise après sinistre, la protection de la
sécurité et la gestion de réseau. Cette solution
complète offre des services uniques de bout en bout (E2E) permettant aux
clients de simplifier leur développement de réseau de centres de
données. Le réseau en cloud flexible est construit sur la plus
grande plate-forme de commutation non-bloquante 360T au monde, couvrant quatre
générations de cycle de vie de serveur (10 ans).
1.3. Agilité du
réseau
Les réseaux informatiques sont
généralement construits de dispositifs réseau tels que les
routeurs, commutateurs et d'autres équipements intermédiaires tel
qu'un pare-feu, avec de nombreux protocoles complexes mises en oeuvre sur eux.
Les administrateurs de réseau sont chargés de mettre en place des
politiques pour répondre à un large éventail
d'événements et d'applications réseau. Ainsi la gestion de
réseau et l'optimisation des performances est assez difficile et sujet
à de nombreuses erreurs. Le fait que les dispositifs de réseau
soient comme des boîtes noires totalement intégrées
exacerbe la plupart du temps les administrateurs réseau. A cela, il faut
ajouter le phénomène dénommé «Ossification
d'internet ". En bref, il s'explique par le fait que l'internet se
développe comme un réseau à commutation de paquets
expérimental. De ce fait, aujourd'hui, de nombreux aspects semblent
figés comme gravés dans une pierre [7]. Comme résultat,
l'internet est devenu extrêmement difficile en terme d'évolution
simultanée sur le plan de son infrastructure physique ainsi que ses
protocoles et de la performance. Cependant, les applications actuelles et
services internet deviennent de plus en plus complexes et exigeants. Il
était donc impératif que l'internet évolue pour
répondre à ces nouveaux challenges.
L'idée de «réseaux programmables" a
été proposée comme un moyen de faciliter
l'évolution des réseaux. En particulier, Software Defined
Networking (SDN) est un nouveau paradigme de réseautage dans lequel le
matériel servant de transfert est découplé du centre de
décisions et de contrôle. Il envisage simplifier réseau du
point de vue gestion et favoriser son innovation et son évolution. La
principale idée est de permettre aux utilisateurs d'être confiant
sur la fiabilité du réseau et de ses ressources, comme pour les
ressources informatiques. Dans le SDN, l'intelligence du réseau est
logiquement centralisée dans des contrôleurs logiciels.
1.4. Le Cloud Computing
Le cloud computing, est l'exploitation de la puissance de
calcul ou de stockage de serveurs informatiques distants par
l'intermédiaire d'un réseau, généralement
l'internet. Ces serveurs sont loués à la demande, le plus souvent
par tranche d'utilisation selon des critères techniques (puissance,
bande passante, etc.) mais également au forfait. Le cloud computing se
caractérise par sa grande souplesse : selon le niveau de
compétence de l'utilisateur client, il est possible de gérer
soi-même son serveur ou de se contenter d'utiliser des applicatifs
distants en mode SaaS. Selon la définition du National Institute of
Standards and Technology (NIST), le cloud computing est l'accès via un
réseau de télécommunications, à la demande et en
libre-service, à des ressources informatiques partagées
configurables. Il s'agit donc d'une délocalisation de l'infrastructure
informatique.
En d'autre terme, le cloud est un ensemble de matériel,
de raccordements réseau et de logiciels qui fournissent des services
sophistiqués que les individus et les collectivités peuvent
exploiter à volonté depuis n'importe où dans le monde. Le
cloud computing est un basculement de tendance : au lieu d'obtenir de la
puissance de calcul par acquisition de matériel et de logiciel, le
consommateur se sert de puissance mise à sa disposition par un
fournisseur via Internet.
Les caractéristiques essentielles d'un cloud sont la
disponibilité mondiale en libre-service, l'élasticité,
l'ouverture, la mutualisation et le paiement à l'usage.
· Ressources en libre-service et élasticité :
La capacité de stockage et la puissance de calcul sont adaptées
automatiquement au besoin d'un consommateur. Ce qui contraste avec la technique
classique des hébergeurs où le consommateur doit faire une
demande écrite à son fournisseur en vue d'obtenir une
augmentation de la capacité - demande dont la prise en compte
nécessite évidemment un certain temps. En cloud computing la
demande est automatique et la réponse est immédiate.
· Ouverture : les services de cloud computing sont mis
à disposition sur l'Internet, et utilisent des techniques
standardisées qui permettent de s'en servir aussi bien avec un
ordinateur qu'un téléphone ou une tablette11 ;
· Mutualisation : elle permet de combiner des ressources
hétérogènes (matériel, logiciel, trafic
réseau) en vue de servir plusieurs consommateurs à qui les
ressources sont automatiquement attribuées6. La mutualisation
améliore l'évolutivité et l'élasticité et
permet d'adapter automatiquement les ressources aux variations de la demande6
;
· Paiement à l'usage : la quantité de service
consommée dans le cloud est mesurée, à des fins de
contrôle, d'adaptation des moyens techniques et de facturation.
Le cloud utilisent des technologies telles que la
virtualisation du matériel informatique, les grilles, l'architecture
orientée services et les services web. Un cloud peut être public,
privé ou communautaire.
Selon le National Institute of Standards and Technology il
existe trois catégories de services qui peuvent être offerts en
cloud computing : IaaS, PaaS et SaaS.
IaaS (Infrastructure as a Service)
En français infrastructure en tant que service. C'est
le service de plus bas niveau. Il consiste à offrir un accès
à un parc informatique virtualisé. Des machines virtuelles sur
lesquelles le consommateur peut installer un système d'exploitation et
des applications. Le consommateur est ainsi dispensé de l'achat de
matériel informatique. Ce service s'apparente aux services
d'hébergement classiques des centres de traitement de données, et
la tendance est en faveur de services de plus haut niveau, qui fait davantage
abstraction de détails techniques.
PaaS (Platform as a Service)
En français plate-forme en tant que service. Dans ce
type de service, situé juste au-dessus du précédent, le
système d'exploitation et les outils d'infrastructure sont sous la
responsabilité du fournisseur. Le consommateur a le contrôle des
applications et peut ajouter ses propres outils. La situation est analogue
à celle de l'hébergement web où le consommateur loue
l'exploitation de serveurs sur lesquels les outils nécessaires sont
préalablement placés et contrôlés par le
fournisseur. La différence étant que les systèmes sont
mutualisés et offrent une grande élasticité -
capacité de s'adapter automatiquement à la demande, alors que
dans une offre classique d'hébergement web l'adaptation fait suite
à une demande formelle du consommateur.
SaaS (Software as a service)
En français logiciel en tant que service. Dans ce type
de service, des applications sont mises à la disposition des
consommateurs. Les applications peuvent être manipulées à
l'aide d'un navigateur web ou installées de façon locative sur un
PC, et le consommateur n'a pas à se soucier d'effectuer des mises
à jour, d'ajouter des patches de sécurité et d'assurer la
disponibilité du service. Gmail est un exemple de tel service. Il offre
au consommateur un service de courrier électronique et le consommateur
n'a pas à se soucier de la manière dont le service est fourni.
Autre exemple, Office 365 propose un ensemble de services en abonnement dont la
suite logicielle Office qui se met automatiquement à jour, l'utilisateur
ne se soucie pas de racheter un nouveau logiciel ou de le mettre à jour.
On parle ici de location de services hébergés par Microsoft.
D'autres exemples de logiciels mis à disposition en SaaS sont Google
Apps, Office Online ou LotusLive (IBM) [53].
Figure 4 : Présentation du Cloud
Computing
1.5. La Qualité de Service
La qualité de service (QDS) ou Quality of Service (QoS)
est la capacité à véhiculer dans de bonnes conditions un
type de trafic donné, en termes de disponibilité, débit,
délais de transmission, gigue, taux de perte de paquets...
La qualité de service est un concept de gestion qui a
pour but d'optimiser les ressources d'un réseau (en management du
système d'information) ou d'un processus (en logistique) et de garantir
de bonnes performances aux applications critiques pour l'organisation. La
qualité de service permet d'offrir aux utilisateurs des débits et
des temps de réponse différenciés par applications (ou
activités) suivant les protocoles mis en oeuvre au niveau de la
structure.
Enjeux
La qualité d'un service est une notion subjective.
Selon le type de service envisagé, la qualité pourra
résider dans le débit (téléchargement ou diffusion
vidéo), le délai (pour les applications interactives ou la
téléphonie), la disponibilité (accès à un
service partagé) ou encore le taux de pertes de paquets (pertes sans
influence pour de la voix ou de la vidéo, mais critiques pour le
téléchargement). La qualité de service propre au domaine
de la gestion de la qualité est un concept utile en urbanisation du
système d'information gérant les flux immatériels et
à la logistique qui gère les flux matériels. L'objet est
de créer les synergies (ou flexibilités) nécessaires
à l'organisation. Ceci passe par une amélioration de la
standardisation des formats, et la mutualisation et ré-utilisation des
ressources dans le cadre de l'intégration des flux.
Caractéristiques
Dans un réseau, les informations sont transmises sous
la forme de paquets, petits éléments de transmission transmis de
routeur en routeur jusqu'à la destination. Tous les traitements vont
donc s'opérer sur ces paquets.
La mise en place de la qualité de service
nécessite en premier lieu la reconnaissance des différents
services. Celle-ci peut-se faire sur la base de nombreux critères :
· La source et la destination du paquet.
· Le protocole utilisé (UDP/TCP/ICMP/etc.).
· Les ports source et de destination dans le cas des
protocoles TCP et UDP.
· La date et l'heure.
· La congestion des réseaux.
· La validité du routage (gestion des pannes dans un
routage en cas de routes multiples par exemple).
· La bande passante consommée.
· Les temps de latence.
En fonction de ces critères, différentes
stratégies peuvent ensuite être appliquées pour assurer une
bonne qualité de service.
Chapitre II.
Présentation du Software-Defined Network
2.1. Le SDN à
travers le temps
Nous présenterons de façon sommaire, un
aperçu des débuts du réseautage programmables,
précurseurs de l'actuelle SDN paradigme qui a jeté les bases pour
la plupart des idées que nous voyons aujourd'hui.
2.1.1. Open Signaling
L'Open Signaling (OPENSIG) est un groupe de travail qui a
commencé ses travaux en 1995 avec une série d'ateliers
dédiée à «rendre plus ouverte, extensible et
programmable l'ATM (Asynchronous Transfert Mode, l'internet et les
réseaux mobiles » [8]. Ils pensaient que la séparation
entre le matériel de communication et logiciel de contrôle
était nécessaire, mais difficile à réaliser. Cela
est principalement dû à l'intégration totale et
complète des commutateurs et des routeurs, rendant impossible un
déploiement rapide des nouveaux services et environnements de
réseau. Le principe de base de cette proposition était de fournir
l'accès au matériel de réseau via des interfaces de
réseau ouvert et programmables. Cela permettrait le déploiement
de nouveaux services grâce à un environnement de programmation
partagé.
Motivé par ce principe, un groupe de travail IETF fut
créé, permettant la mise en place du General Switch Management
Protocol (GSMP) [9], un protocole général pour gérer les
commutateurs propriétaires. GSMP permet à un contrôleur
d'établir et de libérer les connexions à travers le
commutateur, ajouter et supprimer des circuits en multidiffusion, gérer
les ports d'un commutateur, obtenir des informations de configuration, faire et
supprimer des réservations de ressources. Ce groupe de travail a
officiellement terminé ses activités avec la proposition de cette
dernière norme, GSMPv3 en Juin 2002.
2.1.2. Active Networking
Toujours dans les années 1990, Active Networking [10],
[11] a proposé l'idée d'une infrastructure de réseau qui
serait programmable pour des services personnalisés. Deux approches
principales ont été mises en avant :
§ des commutateurs programmables par l'utilisateur, avec un
transfert de données intra-bande et de gestion hors bande
§ des fragments de programmes qui pourraient être
intégrés dans des messages de l'utilisateur; ces programmes
seront interprétés et exécutés par les routeurs.
Malgré sa bonne conception, l'Active Networking n'a pas
été utilisé principalement en raison de la
sécurité et de la performance [11].
2.1.3. DCAN (Devolved Control of ATM Networks)
Lancé au milieu de l'année 1990, ce projet avait
pour but de concevoir et de développer l'infrastructure
nécessaire pour le contrôle évolutif et la gestion des
réseaux ATM. L'idée de base est que le contrôle et les
fonctions de gestion des appareils (commutateurs ATM dans le cas du DCAN)
soient découplés des dispositifs eux-mêmes et
délégués à des entités externes
dédiées uniquement à cet objectif ayant pratiquement le
même principe que celui du SDN [12]. Ainsi poursuivant ce principe, il
est proposé dans [13] un contrôle hétérogène
avec des architectures multiples autorisés pouvant s'exécuter
simultanément et simplement grâce à un basculement entre
les contrôleurs.
2.1.4. 4D Project
À partir de 2004, le 4D projet [14], [15], [16] a
préconisé un modèle de table rase qui met l'accent
séparation entre la logique de décision et les protocoles de
routage qui régissent les interactions entre les éléments
de réseau. Il propose une subdivision en 4 plans à savoir :
«decision plane», «dissemination plane», «discovery
plane» et «data plane». Cette subdivision fut à la base
des travaux qui ont conduit ultérieurement à des propositions
tels que les NOX [16], qui ont proposé un "système
d'exploitation pour réseaux" dans le cadre d'un réseau
OpenFlow.
2.1.5. NETCONF
En 2006, l'IETF Network Configuration Working Group propose
NETCONF [17] comme un protocole de gestion des équipements de
réseau. Le protocole autorise les équipements de réseau
à utiliser une API par laquelle les données de configuration
extensibles peuvent être envoyées et
récupérées. NETCONF, au moment de sa présentation
par l'IETF, était considéré comme une nouvelle approche
pour la gestion de réseau qui résoudrait les inconvénients
du SNMP (déjà existant en ce moment) tel que :
§ Le fait que SNMP n'a pas été utilisé
pour configurer le réseau d'équipement, mais plutôt comme
un suivi de la performance
§ Le manque d'une forte sécurité
Bien que le protocole NETCONF permette de simplifier le
dispositif de configuration et agit comme un point central de gestion, il n'y
a pas de séparation entre les données et les plans de
contrôle. Ainsi un réseau avec NETCONF ne devrait pas être
considéré comme totalement programmable et que de nouvelles
fonctionnalités doivent être mises en oeuvre à la fois sur
le dispositif de réseau et le gestionnaire de configurations. De plus,
il est conçu principalement pour aider la configuration
automatisée et non pour la gestion de l'état du réseau, ni
de permettre un déploiement rapide des services et nouvelles
applications.
2.1.6. Ethane
Prédécesseur immédiat d'OpenFlow, le
projet SANE/Ethane [18], en 2006, a défini une nouvelle architecture
pour les réseaux d'entreprise. L'accent mis par Ethane était sur
l'aide d'un contrôleur centralisé pour gérer la politique
et sécurité dans un réseau. Identique au SDN, Ethane
utilisé deux composants:
§ Un contrôleur qui décide si un paquet devrait
être transmis ou pas
§ Un commutateur Ethane constitué d'une table de flux
et d'un canal sécurisé vers le contrôleur.
Ethane a ainsi jeté les bases de ce qui allait devenir
le Software-Defined Networking. Pour mettre Ethane dans le contexte de SDN le
paradigme d'aujourd'hui, le contrôle d'accès basé sur
l'identité d'Ethane sera mis en oeuvre à travers des applications
comme NOX [16], Maestro [19], Beacon [20], SNAC [21], Helios [22], etc.
Ainsi donc, l'idée de réseaux programmables et
la logique de séparer le contrôle et la gestion du matériel
fait son chemin depuis de nombreuses années. Les réseaux de
communication de données sont généralement
constitués par les infrastructures de réseau tels que les
routeurs et commutateurs qui relient les utilisateurs finaux entre eux. Sachant
que les routeurs et commutateurs sont généralement des
systèmes «fermés», souvent avec des interfaces de
contrôle limitées et spécifiquement destiné aux
fournisseurs, une fois déployé en production, il est assez
difficile au réseau d'évoluer. Plus précisément, le
déploiement de nouvelles versions des protocoles existants (par exemple,
IPv6), sans oublier que le déploiement de nouveaux protocoles et
services sur les réseaux actuels présente de nombreux obstacles.
Même internet n'y échappe pas. Dans cette situation, notons que le
déploiement de nouvelles applications et fonctionnalités de
réseau s'avère compliqué, car ils devraient être mis
en oeuvre directement dans le matériel (l'infrastructure). Même
les tâches les plus simples telle que la configuration d'une politique
peut exiger une bonne quantité d'efforts en raison de l'absence d'une
interface de commande commune aux différents dispositifs de
réseau. Comme alternative, l'utilisation d'équipements
intermédiaires tels que les pare-feu, les systèmes de
détection d'intrusion, les traducteurs d'adresses réseau et
autres est proposée pour contourner en partie ces difficultés.
Figure 5 : Présentation de l'architecture
traditionnelle et vue du SDN. Découplement du plan logique et
matériel [32].
Comme illustré sur la figure 4, nous voyons en quoi le
SDN modifiera nos réseaux actuels. Ainsi au lieu d'appliquer les
politiques et protocoles en cours d'exécution sur chaque
équipement dispersé, le réseau est réduit à
une partie d'exécution "simple", au matériel et au
contrôleur de réseau qui assure les décisions.
Le Software-Defined Networking (SDN) a été
développé pour faciliter l'innovation et permettre un
contrôle simple du réseau par programmation des chemins à
suivre par les données. On notera pour ce fait, le découplement
de la partie logique du réseau de la partie physique. Ainsi toute la
partie logique en charge de la gestion de transmission des données sera
ramenée dans une couche supérieure sous le nom de
« contrôleur ». Au-dessus du contrôleur, nous
aurons dorénavant l'ensemble des services du réseau qui
deviennent des applications. De façon globale, le SDN se présente
avec une architecture en trois (03) couches : Le Data Plane, Le Control
Plane et Le Management plane. Cette architecture que l'on présente de
façon simpliste s'avère en réalité complexe et
très structurée.
2.2. Architecture du
Software-Defined Networking (SDN)
Le terme SDN (Software-Defined Networking) au départ
représente les idées et travaux autour d'OpenFlow. Il
définira par la suite une architecture réseau où le
transfert de données est géré par un plan de
contrôle à distance découplée des
équipements. Cet aspect de découplement imposera une architecture
et le respect de quatre piliers à savoir :
1. Le plan de commande et de données est
découplé. Les fonctionnalités de contrôle sont
supprimées au niveau des dispositifs de réseau qui sont devenus
de simples éléments de transfert de paquets.
2. Les décisions d'expédition sont en fonction
un flux au lieu de destination. Un flux représente un ensemble de
paquets avec des valeurs servant de critère de filtre et un ensemble
d'actions à exécuter (les instructions). Dans le contexte SDN ou
OpenFlow, un flux est une séquence de paquets entre une source et une
destination. Tous les paquets d'un flux reçoivent les mêmes
politiques du dispositif de transmission [33], [34]. L'abstraction de flux
permet d'unifier le comportement des différents types de
périphériques réseau tel que les routeurs, les
commutateurs, les pare-feu [35]. La programmation de flux permet une
flexibilité sans précédent limitée seulement
à la capacité mis en oeuvre par la table de flux [36].
3. Le système de logique est déplacé du
matériel vers une entité externe. Appelé
contrôleur SDN ou Network Operating System (NOS), il est une plate-forme
logicielle fonctionnant en client/serveur avec le NOS comme serveur. Il
fournit l'essentiel les ressources et les abstractions afin de faciliter la
programmation des dispositifs basés sur une logique centralisation des
commandes. Son but est dans ce cas similaire à celui d'un système
d'exploitation classique.
4. Le réseau est programmable à travers des
applications logicielles qui s'exécutent au-dessus du NOS et qui
interagissent avec des équipements en dessous du NOS. Ceci est la
caractéristique fondamentale du SDN.
Ces piliers impérativement suivis dans le SDN nous
permettent d'entrevoir une architecture du SDN comme suit :
Figure 6 : Architecture SDN. Présentation
en plan, en couche et du système. [37]
En faisant abstraction des détails contenus dans chaque
plan de la figure 5 et en retenant uniquement les trois (03) plans, on peut
dire que :
· Le « Management plane » est plus
constitué d'un ensemble d'interfaces soit web ou CLI servant à
l'administration.
· Le « Control Plane » regroupe les
protocoles de routage et les décisions sur le traitement.
· Le « Data Plane » se charge du
traitement des paquets et des tables.
En terme d'abstraction, nous en distinguons trois (03)
principales qui permettent une simplicité de compréhension dans
l'architecture et le fonctionnement du SDN.
Le « Forwarding
Abstraction » permet à ce que, qu'importe la
nature de l'envoi souhaité par le réseau cela soit possible tout
en cachant les détails du matériel sous-jacent. Chez OpenFlow, la
mise en oeuvre de cette abstraction, peut être considérée
comme l'équivalent d'un "pilote de périphérique" sur un
système d'exploitation.
La « Distribution
Abstraction » gère s'assure de la protection des
applications d'une mauvaise distribution des ressources grâce à un
contrôle centralisé. Cette couche joue essentiellement deux
fonctions : il installe les commandes de contrôle sur les
équipements de transfert et collecte les informations relatives aux
équipements réseaux afin d'offrir une vue globale du
réseau aux applications.
La « Specification
Abstraction » permet à une application
réseau d'exprimer son besoin du réseau sans être l'auteur
de ce besoin. Ceci est possible grâce à la virtualisation et
à des langages de programmation.
2.2.1. Le Plan de Gestion
(Management Plane)
Il représente la partie service du réseau.
Notons qu'avec le SDN, tous les services réseau sont des applications
qui, en fonction de leurs besoins feront appel aux autres couches de
l'architecture. En regardant de plus près le « Management
plane », on peut observer une suite de couche avec évidemment
des protocoles pour faciliter les échanges.
On y notera : « Network
Application », « Programming Planning » et la
« Language-Base Virtualisation » pour les couches.
2.2.1.1. La couche Applications Réseaux (Network
Applications)
Les applications réseau peuvent être
considérées comme le moteur du réseau. Elles mettent en
oeuvre le contrôle logique qui sera traduit en commandes pour être
implémentées dans le « Data Plane », afin de
dicter les marches à suivre. Considérants le routage, la logique
consiste à définir un chemin afin d'acheminer un paquet d'un
point A à un point B. Pour atteindre cet objectif, l'application de
routage sur la base de la topologie décide du chemin à prendre,
charge le contrôleur afin de mettre en place les règles de
transferts respectifs pour tous les équipements choisis entre A et B.
Ainsi le réseau défini par l'application peut être
déployé sur n'importe quel réseau traditionnel à
partir de réseaux domestiques et professionnels ou un point
d'accès Internet. Les applications de réseau existants
effectuent des fonctions telles que le routage, l'équilibrage de charge,
la sécurité de la politique mais aussi l'exploration de nouvelles
approches telles que réduction de la consommation d'énergie.
D'autres applications en plus de ce qui précède font du
basculement, la qualité de service, la virtualisation de réseau,
la gestion de la mobilité dans les réseaux sans fil [42].
Malgré la grande variété de cas d'utilisation, la plupart
des applications SDN peuvent être regroupées dans une des cinq
catégories: le trafic d'ingénierie, la mobilité et sans
fil, la mesure et la surveillance, la sécurité et la
fiabilité des données et la mise en réseau.
2.2.1.2. La couche de Programmation (Programming
languages)
La programmation des réseaux a commencé avec des
langages tels qu'OpenFlow [40] [41]. Notons qu'OpenFlow est un langage de bas
niveau. Ainsi, les programmes OpenFlow doivent tenir compte du comportement du
matériel, de la priorité des règles et de la topologie
[41]. L'utilisation de ces langages de bas niveau pose donc un problème
de réutilisabilité des programmes, de modularité et de
présence d'erreur. L'abstraction fournis par les langages de
programmation de haut niveau aide considérablement à
résoudre les soucis de programmation [41]. Au niveau du SDN, des
langages de programmation de haut niveau sont utilisés pour:
§ Créer des abstractions de niveau plus
élevé afin de simplifier la tâche de programmation des
équipements de transmission.
§ Permettre la mise en place d'environnements plus
productifs et orientés sur les solutions aux problèmes des
gestionnaires de réseau tout en accélérant le
développement et l'innovation
§ Permettre la modularité et la
réutilisabilité des programmes du code dans le plan
réseau, au niveau du Control Plane.
§ Favoriser le développement de la virtualisation
de réseau.
2.2.1.3. La couche virtualisation basée sur le
langage (Language-based Virtualization)
En terme de virtualisation, deux caractéristiques sont
essentielles : la modularité et la possibilité d'avoir des
niveaux d'abstraction tout en garantissant toutes les propriétés,
entre autres la sécurité. Par exemple, les techniques de
virtualisation peuvent permettre des vues différentes d'une
infrastructure physique unique. Considérons un commutateur virtuel qui
pourrait représenter en fait une combinaison de plusieurs dispositifs
de transmission. Cette combinaison, simplifie la tâche du gestionnaire de
réseau qui au lieu de gérer une multitude de commutateurs avec
des règles de transfert sur chacun d'entre eux aura juste un seul
commutateur à configurer. Cette abstraction simplifie
considérablement le développement et le déploiement des
applications de réseau complexes, tels que la sécurité
avancée et d'autres services.
2.2.2. Le Plan de
Contrôle ou le Contrôleur (Control Plane)
Le contrôleur est en fait un logiciel qui se substitue
au logiciel de commande inclus dans chaque équipement réseau. Il
fournit une interface de programmation au réseau. Les fonctions de base
du contrôleur se résument en trois catégories :
gérer la commutation et le routage des trames en appliquant des
règles prédéfinies, effectuer cette tâche
dynamiquement et en fonction des besoins en capacité, enfin, pouvoir
être programmé, afin de les exécuter à des moments
déterminés par l'administrateur, en fonction des exigences
métier par exemple. Pour assurer ses fonctions le Control Plane peut
compter sur ses différentes couches telles que « Northbound
Interface », « Network Operating System » et
« Network Hypervisor » et d'une suite de protocole (ForCES,
OpenFlow, POF, Ethane, SANE).
2.2.2.1. L'Interface Northbound (Northbound
Interfaces)
Le « Northbound » et le
« Southbound » Interfaces sont deux abstractions
importantes du SDN. Le « Southbound Interface » est
une proposition largement acceptée dans le SDN (OpenFlow) contrairement
au « Northbound interface » qui est toujours en
discussion. Ainsi, il sera un peu compliqué de définir par avance
le « Northbound interface » comme un cas en utilisation
d'un moment où il est encore en élaboration [39]. Quoi qu'il en
soit, il est à prévoir une interface commune tels le «
Northbound interface » tant que le SDN évoluera. Une telle
couche d'abstraction qui permettrait aux applications de réseau de ne
pas dépendre des implémentations spécifiques est d'une
grande importance afin d'explorer le plein potentiel de SDN.
2.2.2.2. Le system d'exploitation (Network Operating
Systems NOS)
Les systèmes d'exploitation traditionnels fournissent
des abstractions pour accéder aux périphériques de niveau
inférieur, de gérer l'accès simultané aux
ressources tels que : le disque dur, la carte réseau, le CPU, la
mémoire et fournir des mécanismes de protection de
sécurité. Ces fonctionnalités et les ressources sont des
facteurs essentiels pour augmenter la productivité. Le SDN, en
promettant de faciliter la mise en place et la gestion du réseau, a
procédé à un contrôle logique et centralisé
par le biais de son système d'exploitation ou de son contrôleur.
Comme avec les systèmes d'exploitation classiques, la valeur essentielle
du NOS est de fournir des abstractions, des services essentiels, et des
interfaces de programmation d'application commune (API) pour les
développeurs. Le NOS peut donc assurer des fonctions telles que :
la fourniture des informations sur l'état et la topologie du
réseau puis la détection des périphériques.
Grâce au NOS (Contrôleur), pour définir une politique sur le
réseau, le gestionnaire de réseau n'a plus besoin de se soucier
des détails des équipements de distribution de données et
de routage. Notons en bref que le contrôleur (NOS) est un
élément essentiel dans l'architecture SDN, car permettant de
générer les configurations du réseau en fonction en se
basant sur des politiques définies par le gestionnaire du
réseau.
2.2.2.3. Couche hyperviseurs du réseau (Network
Hypervisors)
Elle permet à différentes machines virtuelles de
partager la même ressource matérielle. Dans le Cloud,
précisément avec l'Infrastructure-as-a-service (IaaS), chaque
utilisateur peut avoir ses propres ressources virtuelles à partir de
calcul de stockage. Cela a permis la mise en place de nouveaux services
où les utilisateurs allouent des ressources à la demande,
à partir d'une infrastructure physique partagée et souvent
à un coût relativement faible. La technologie rendant possible ces
action est le « FlowVisor » qui tourne dans le
« Network Hypervisors ». Il est l'une des premières
technologies permettant de virtualiser le SDN. L'idée de base
étant de permettre à plusieurs réseaux logiques de
partager la même infrastructure de réseau OpenFlow, il fournit une
couche d'abstraction qui facilite pour découper un plan de
données basé sur le « off-the-shelf
OpenFlow », permettant à des réseaux multiples et
divers de coexister. Avec « FlowVisor », cinq dimensions de
tranchage sont considérés: la bande passante, la topologie, le
trafic, le CPU de l'équipement et les tables d'acheminement. De plus,
chaque tranche de réseau prend en charge un dispositif de commande,
à savoir, plusieurs contrôleurs pouvant coexister sur le dessus de
la même infrastructure physique de réseau. Chaque contrôleur
est autorisé à agir uniquement sur sa propre tranche du
réseau. De manière générale, une tranche est
définie comme un ensemble particulier de flux sur le plan de
données. Globalement, « FlowVisor » est un proxy
transparent qui intercepte les messages OpenFlow entre les commutateurs et
contrôleurs. Il divise la bande passante du lien et les tables de flux de
chaque commutateur. Chaque tranche reçoit un débit de
données minimales et chaque contrôleur obtient son propre tableau
de flux virtuel dans les commutateurs.
2.2.2.4. ForCES
L'approche proposée par le groupe de travail l'IETF
ForCES (Forwarding and Control Element Separation), redéfinit
l'architecture interne du dispositif de réseau en séparant la
fonction de commande de celle de transfert tout en gardant une
représentation unitaire de l'entité de réseau.
Figure 7 : Architecture ForCES
ForCES définit deux entités logiques comme
l'illustre la figure 6 :
§ Forwarding Element (FE)
§ Contrôle Element (CE)
Ces deux entités utilisent le protocole de ForCES pour
communiquer. Le FE est responsable de l'utilisation du matériel pour le
transport des paquets. La CE est en charge des fonctions de contrôle et
de signalisation. Grâce au protocole ForCES, il donne les instructions au
FE concernant la gestion des paquets. Le protocole fonctionne selon le principe
Maître/Esclave où la CE est le maître. Nous pouvons aussi
noter la présence du Logical Function Block (LFB) dans l'architecture du
ForCES. La LFB permet à la CE de contrôler la configuration du
FE.
2.2.2.5. OpenFlow
Motivé par le principe du découplage SDN mettant
en place, le plan de contrôle et de transmission de données,
OpenFlow [23] tout comme ForCES procède à des échanges
entre les deux plans.
Figure 8 : Architecture OpenFlow. La
communication entre le contrôleur et les dispositifs de transmission via
le protocole OpenFlow [32].
En nous référant à l'architecture
d'OpenFlow, le commutateur OpenFlow de transfert, contient un ou plusieurs
tableaux de flux et une couche d'abstraction qui communique en toute
sécurité avec un contrôleur via le protocole OpenFlow. Les
tables (Flow Table) permettent de déterminer la façon dont les
paquets transitant sont traités et transmises. Les flux d'entrée
sont généralement constitués de:
(1) règles de correspondance, utilisées pour
sélectionner les paquets entrants. Ils peuvent refermer des informations
contenues dans l'en-tête de paquet, le port d'entrée, et les
métadonnées.
(2) compteurs, permettant de collecter les statistiques sur le
débit tels que le nombre de paquets reçus, le nombre d'octets et
la durée de transfert.
(3) suite d'instructions ou d'actions à suivre lors des
correspondances. Elles indiquent comment gérer les paquets lors de la
correspondance.
Lorsqu'un paquet arrive à un commutateur OpenFlow, les
contenus de l'en-tête de paquet sont extraits et comparées avec
les règles de correspondance. Une fois la correspondance faite, le
commutateur applique l'ensemble des instructions, ou actions
programmées. Sinon, l'action du commutateur dépendra des
instructions définies par défaut. Chaque table doit avoir des
instructions par défaut afin d'éviter la perte de paquet. . Il
est à noter que depuis la version 1.1 OpenFlow prend en charge plusieurs
tables, le traitement pipeline et l'utilisation des commutateurs hybrides
c'est-à-dire ayant des ports OpenFlow et non-OpenFlow. La communication
entre le contrôleur et le commutateur se fait via le protocole OpenFlow,
qui définit un ensemble de messages qui peuvent être
échangés entre ces entités à travers un canal
sécurisé.
2.2.2.6. Protocol-Oblivious Forwarding (POF)
POF protocole d'acheminement intervenant au plan de
contrôle et de gestion dans l'architecture SDN. La POF dans son
fonctionnement utilise deux sections FE (Forwarding Elements) et FIS (Flow
Instruction Set). Lors d'une transmission le POF FE n'a pas besoin de
comprendre le format de paquet. Sous l'instruction de son contrôleur, le
but du F.E. est d'extraire, d'assembler les clés de recherche à
partir du paquet en-tête et d'exécuter les instructions s'y
trouvant. Par conséquent, le FE peut facilement supporter de nouveaux
protocoles avec leurs exigences de transfert. Vu de loin, le traitement de flux
semble identique à celui d'OpenFlow. Cependant, dans OpenFlow,
l'extraction et l'assemblage de clés de recherche est mené en
précisant explicitement les champs d'en-tête de cible (par exemple
l'adresse de destination IPv4) [24]. Bien que les FE doivent comprendre le
format de paquets afin d'extraire les bits d'en-tête requis, dans POF,
les FE n'ont pas de connaissances sur les protocoles de transfert. L'analyse
des paquets est gérer par un dispositif de commande à travers une
séquence de générique d'assemblage et de consultation de
table clés instructions. Pour ce faire, les métadonnées du
paquet sont élargies comme un bloc-notes générique
associé à chaque paquet dans la suite de traitement [24]. Le
contrôleur peut utiliser librement le bloc-notes pour mettre en cache les
données temporaires (port d'entrée...) au cours de la
durée de vie du paquet. Dans la FIS, les instructions qui manipulent le
paquet ou des métadonnées sont stockées et sont
utilisées pour localiser la cible des données. De ce fait, les
nouvelles données à l'insertion ou à la
réécriture peuvent être traitées
immédiatement grâce aux instructions ou au paquet
métadonnées. L'avantage d'un tel mécanisme est que le
traitement est simple et évident [24].
Sur la base de ces différents protocoles, de nombreux
contrôleurs furent construits.
2.2.2.7. Les différents contrôleurs
En terme de contrôleurs, on note l'existence d'une
multitude parmi lesquels on peut énumérer :
Beacon qui est un contrôleur OpenFlow
rapide, multiplateforme, modulaire basé sur Java.
Floodlight qui est un contrôleur
supporté par BigSwitch ; il est sous licence Apache et écrit
en Java.
NOX et POX qui sont les deux premiers
contrôleurs OpenFlow. NOX sur C++ et POX sur Python.
Ryu : il est un contrôleur SDN
capable de configurer les équipements réseaux en utilisant
OpenFlow, NetConf et OF-config.
Open Daylight : Le projet OpenDaylight est un
projet open source pour le Software Defined Network qui a été
annoncé publiquement le 8 Avril 2013. C'est un projet de collaboration
hébergé par la Fondation Linux. Il contient un contrôleur
modulaire et souple.
La liste n'étant pas exhaustive, on peut y
ajouter : MUL, Maestro, Trema, Jaxon, Helios, SNAC, NodeFlow, Flowvisor,
Ovs-controller, RouteFlow.
Contrôleur
|
Implémentation
|
Open Source
|
Développé par
|
Aperçu
|
POX
|
Python
|
Oui
|
Nicira
|
Général, le contrôleur SDN open-source
écrit en Python
|
NOX
|
Python/C++
|
Oui
|
Nicira
|
Le premier contrôleur OpenFlow écrit en Python et C
++
|
MUL
|
C
|
Oui
|
Kulcloud
|
Contrôleur OpenFlow qui dispose d'une infrastructure multi
ligne de base. Il prend en charge une interface multi-niveau pour le
développement d'applications.
|
Maestro
|
Java
|
Oui
|
Rice University
|
Système d'exploitation de réseau basé sur
Java. Il fournit des interfaces pour la mise en oeuvre des applications
modulaires de contrôle de réseau et pour modifier l'état du
réseau.
|
Trema
|
Ruby/C
|
Oui
|
NEC
|
Un framework pour le développement de contrôleurs
OpenFlow écrites en Ruby et C
|
Beacon
|
Java
|
Oui
|
Stanford
|
Plate-forme modulaire, contrôleur OpenFlow.
|
Jaxon
|
Java
|
Oui
|
Développeur indépendant
|
Contrôleur OpenFlow en Java, basé sur NOX.
|
Helios
|
C
|
Non
|
NEC
|
Contrôleur OpenFlow extensible fournissant un noyau
programmable pour des expériences intégrées.
|
Floodligtht
|
Java
|
Oui
|
BigSwitch
|
Contrôleur OpenFlow basé sur Beacon, il fonctionne
avec les commutateurs OpenFlow physique et virtualisés.
|
SNAC
|
C++
|
Non
|
Nicira
|
Contrôleur OpenFlow basé sur NOX-0.4. Il utilise une
interface web basé conviviale pour gérer le réseau,
configurer les périphériques et surveiller les
événements.
|
Ryu
|
Python
|
Oui
|
NTT, OSRG group
|
Système d'exploitation SDN, il vise à fournir un
contrôle centralisé logique et des API pour créer de
nouvelles applications de gestion et de contrôle réseau. Ryu
supporte v1.0 OpenFlow, v1.2, v1.3, et les extensions Nicira.
|
NodeFlow
|
JavaScript
|
Oui
|
Développeur indépendant
|
Contrôleur OpenFlow mis en place pour Node.JS
|
Ovs-controller
|
C
|
Oui
|
Développeur indépendant
|
Contrôleur avec une implémentation Open vSwitch pour
gérer un certain nombre de commutateurs distants via le protocole
OpenFlow
|
Flowvisor
|
C
|
Oui
|
Stanford/ Nicira
|
Contrôleur mise en oeuvre pour un but spécial
|
RouterFlow
|
C++
|
Oui
|
CPqD
|
Contrôleur mise en oeuvre pour un but spécial
|
Tableau 1 : Tableau comparatif des
différents contrôleurs
Notons que l'évolution de la notion du contrôleur
loin d'être une solution a soulevé l'inquiétude de
performance et de l'évolutivité de ce dernier.
2.2.2.8. Contrôle de l'évolutivité et
gestion de la performance
Le contrôleur Ethane [18] hébergé sur une
machine de bureau a pu recevoir jusqu'à 11 000 demandes de transferts
par seconde et y a répondu en moins de 1,5 milliseconde. Une
étude plus récente [27] sur l'implémentation de plusieurs
contrôleurs OpenFlow (NOX-MT, Maestro, Beacon), menée sur une
simulation de réseau avec 100.000 points connectés et 256
commutateurs, a montré qu'il était possible de traiter au moins
50 000 nouvelles demandes par seconde dans chacun des scénarios
testés. Dans un autre test, sur une machine à huit (08) coeurs,
la mise en oeuvre de NOX-MT (multi-thread) a géré 1,6 million de
nouvelles demandes par seconde avec un temps de réponse moyen de 2
millisecondes. Au vu de ces résultats, un seul contrôleur est
capable de gérer un nombre impressionnant de nouvelles demandes. En
outre, les nouveaux contrôleurs en cours de développement tels que
McNettle [27] destinés serveurs multi coeurs sont conçus pour
évoluer avec de grandes charges de travail (Environ 20 millions de flux
requêtes par seconde pour 5000 commutateurs). Toutefois, plusieurs
contrôleurs peuvent être utilisés pour réduire la
latence ou d'augmenter la tolérance aux pannes.
L'autre souci à résoudre est l'emplacement de
contrôleur [28] permettant de déterminer à la fois le
nombre optimal de contrôleurs et leur emplacement au sein de la topologie
du réseau. Notons que pour l'évaluation de la performance et du
dimensionnement du réseau, il est important d'avoir une idée
précise de la latence sur les liaisons contrôleurs-commutateurs.
Cela fut l'une des principales motivations de l'étude dans [29] qui
évalue comment le contrôleur et le réseau gèrent la
bande passante et la latence sur les liaisons de contrôle. Un autre
aspect touchant la performance du réseau, se révèle par la
redondance des contrôleurs. En effet, dans le souci d'assurer la
performance, il est important d'avoir plus d'un contrôleur dans le
Control Plane. Cette disposition permet en cas de panne d'un contrôleur
que le réseau soit toujours fonctionnel. Cette étude a permis de
conclure d'une part que la bande passante dans le lien arbitre le nombre de
flux pouvant être traité par le contrôleur et d'autre part,
de connaître le taux saturation. D'autres sujets importants sur
l'évolutivité sont présentés dans [30].
2.2.3. Le plan des
Données (Data Plane)
Cette partie de l'architecture représente le niveau
physique ou matériel du réseau. On y retrouvera donc routeurs et
Switch qui serviront à l'acheminement des paquets. Pareillement à
ce qui précède, le Data Plane est composé de 2 couches
à savoir : Le « Network Infrastructure » et le
« Southbound Interface ».
2.2.3.1. L'interface Southbound (Southbound
Interfaces)
« Southbound Interfaces » (ou southbound
APIs) sont les ponts de liaison entre les
éléments de commande et d'expédition, étant ainsi
l'instrument crucial pour séparer clairement le contrôle et la
fonctionnalité de plan de données. Toutefois, ces APIs sont
toujours étroitement liées aux équipements de transfert
physique ou infrastructure virtuelle. Dans les faits, il faut au moins deux ans
pour qu'un nouveau commutateur créé soit commercialisé. A
cela, s'ajoutent des cycles de mise à jour qui peuvent durer neuf mois.
Le développement de logiciels pour un nouveau produit peut aller de six
mois à un an [38]. Ceci dit, les investissements de début dans ce
sens sont très risqués. En tant qu'élément central,
les « Southbound APIs » représentent l'un des
obstacles majeurs pour l'introduction et l'adoption des nouvelles technologies
du réseau. Ainsi, l'émergence des « Southbound
APIs » du SDN propositions est considérée comme un
avantage dans l'industrie du réseau. Ce qui, déjà a
été démontré par l'interopérabilité
entre les équipements OpenFlow et des équipements
non-OpenFlow.
2.2.3.2. Les Infrastructures de réseau (Network
Infrastructure)
Cette partie est composée d'un ensemble
d'équipements réseau (commutateurs, routeurs et pare-feu). Ils
sont de simples équipements d'expédition, sans contrôle ni
logiciel embarqué permettant de prendre des décisions autonomes.
L'intelligence du réseau est déplacée du « Data
Plane » vers une unité logique centralisée. Notons
qu'avec le SDN, ce sont des nouveaux réseaux conceptuellement construits
sur des interfaces standard et ouvert (OpenFlow), une approche cruciale pour
assurer la compatibilité des configurations, la communication,
l'interopérabilité entre les différentes données et
les équipements du plan de contrôle. En d'autres termes, les
interfaces ouvertes permettent de contrôler et de programmer tous les
équipements réseau quel qu'en soit le concepteur.
Comme sus-évoqué le « Network
Infrastructure » regroupe les équipements SDN. Malgré
le fait que les réseaux SDN ne soient pas encore en première
ligne, les responsables de productions d'équipements de réseau
connaissent les avantages de cette technologie et le changement radical qu'il
apportera dans les réseaux. De ce fait les équipements
réseau se sont mis à la conception des équipements dont
les commutateurs compatibles SDN. On notera ainsi la présence d'une base
commune pour tous les commutateurs qu'importe le constructeur.
2.2.3.3. Les principes de bases communes aux commutateurs
SDN
· Des APIs fournies par les constructeurs
Ce n'est pas seulement l'approche de Cisco, étant
donné que d'autres fournisseurs, notamment Arista, Extreme Networks ou
Juniper Networks offrent aussi un accès direct à leurs produits.
Un avantage de cette approche est qu'elle permet d'accéder de
manière très détaillée et de prendre le
contrôle, sur les éléments du réseau. Cette
approche, cependant, ne fournit pas un point de contrôle central et est
spécifique du fournisseur. Alors que certains fournisseurs de services
réseau peuvent adopter cette approche à court terme, il est peu
probable qu'elle s'implante sur le marché de l'entreprise [30].
· Une interface de programmation
Une raison plus puissante pour le changement d'orientation de
la définition de la SDN, c'est que si le SDN est considéré
comme délivrant des interfaces de programmation dans les
équipements de réseau, alors sa valeur est beaucoup plus large.
Vu de cette manière, le SDN permet aux entreprises de remplacer une
interface manuelle dans l'équipement de réseau par une interface
de programmation qui peut permettre l'automatisation des tâches telles
que la configuration et la gestion des politiques de contrôle des flux et
peut également permettre au réseau de répondre
dynamiquement aux exigences des applications [31].
2.2.3.4. Quelques différents constructeurs de
commutateurs
· Alcatel-Lucent
Figure 9 : Omniswitch 10 000 d'Alcatel
Lucent
Alcatel-Lucent propose une solution SDN à ses
clients en se basant sur sa stratégie existante nommée
Application Fluent Network. L'équipementier ajoute à cette vision
la brique SDN, qui apporte une automatisation complète et en temps
réel de la configuration du réseau. Cette stratégie
concerne des routeurs, des commutateurs conçus pour ajuster et optimiser
la bande passante en temps réel pour les applications sur le LAN, le WAN
et au sein des datacenters. Pour Alcatel-Lucent, les équipements sont
capables de détecter les applications virtualisées et de leur
appliquer des règles basées sur des profils pour adapter le
réseau à ce trafic et garantir ainsi une qualité de
service. Ces politiques peuvent inclure des règles propres à
chaque utilisateur, selon le type de périphérique et des
applications. Avec l'Omniswitch du constucteur, les responsables réseaux
peuvent ajuster dynamiquement les priorités d'accès au
réseau et l'allocation de bande passante en fonction des SLA
requis. Pour l'adaptation au SDN, les Omniswitch comprennent plusieurs
éléments dont une plus grande capacité de programmation
avec les API RESTful. Ces dernières facilitent la gestion des
applications, des contrôleurs externes et les plateformes d'orchestration
comme OpenStack et CloudStack [31].
· Hewlett-Packard (HP)
Figure 10 : Commutateurs HP 12500
La solution HP couvre à la fois les couches
d'infrastructure, de contrôle et d'applications avec « un
contrôleur unique.» Ce type de contrôleur permet de programmer
l'ensemble d'un réseau, au sein de Data Centers, de campus et d'agences.
L'objectif des SDN est de remplacer le traditionnel paramétrage manuel
par ligne de commande des équipements. Ce travail nécessite trop
d'expertise et empêche une vision globale. Selon HP, il existe des
produits SDN non intégrés qui s'ils offrent une gestion
centralisée via un contrôleur, pêchent par manque de
capacités de configuration automatique de l'infrastructure
réseau. Ces produits ne disposent pas non plus d'applications SDN pour
déployer de nouveaux services sur les réseaux de campus ou
d'agences. La solution de HP se veut complète. Elle ambitionne de
couvrir l'ensemble des couches. Les réseaux sont virtualisés,
programmables et automatisables. La mise en place d'une nouvelle application
pour les utilisateurs ne doit pas prendre plus de quelques minutes. HP
affirme être le seul fournisseur délivrant une solution
complète de SDN qui automatise les tâches de configuration
manuelle sur l'ensemble des couches matérielles et logicielles, du data
center au poste de travail, via un plan de contrôle
unique. HP se veut le premier acteur à
proposer des technologies SDN pour les trois couches - infrastructure,
logiciel de contrôle et Applications [31].
· CISCO
Figure 11 : Switch vituel Nexus 1000v
Cisco présente Cisco One, une architecture et une
stratégie pour instiller de la programmabilité dans ses
équipements réseau. Cette stratégie va plus loin selon
Cisco que OpenFlow ou SDN (Software-Defined Networking ) proposés par
la plupart de ses concurrents. Ceci devrait rendre transparente sa mise en
place dans les entreprises. Cisco One signifie "Open Network Environment".
Cisco One est conçu pour rendre les réseaux de Cisco plus
flexibles et personnalisables afin de répondre aux nouveaux besoins tels
que le Cloud, la mobilité, les réseaux sociaux, ou la
vidéo. Cisco One intègre des APIS, des agents et des
contrôleurs, et des technologies de « surcouche » sur les
réseaux afin de rendre programmable chaque couche du réseau,
depuis la couche transport jusqu'à la supervision. Les utilisateurs
pourront programmer leur réseau via plusieurs protocoles et pas
uniquement OpenFlow. Cisco One propose des APIs pour ses systèmes
d'exploitation et de routage IOS, IOS-XR, et NX-OS. La mise à
disposition de Cisco One a débuté par les plateformes ASR 1000 et
ISR G2 routers. Les autres composants de Cisco One comprennent le commutateur
virtuel Nexus 1000V.Cisco One permet de supporter divers modèles de
déploiement programmables [31].
· Juniper Networks
Figure 12 : Juniper EX-Series Ethernet
Switches
Juniper Networks travaille en collaboration avec d'autres
acteurs de l'industrie sur une base Open Source pour créer un
contrôleur de type SDN (software-defined network), pour des
réseaux définis par voie logicielle. Ce contrôleur serait
une alternative aux offres propriétaires de VMware et de Cisco.
Définir ce contrôleur open-source semble être une
priorité pour l'équipementier. En effet, VMware et Cisco, avec
leurs positions de leaders sur la virtualisation des serveurs et sur les
commutateurs pour datacenters, ainsi que leurs importants investissements dans
les contrôleurs SDN, sont en position de disposer de parts de
marché importantes dans le SDN. Juniper Networks, l'équipementier
espère voir un contrôleur SDN Open Source s'imposer comme un
standard de facto largement soutenu par l'industrie. Il s'agirait de
rejouer sur le marché des SDN une partition déjà
connue : Linux, Apache et Hadoop sont devenus des solutions Open-Source
dominantes des marchés des systèmes d'exploitation, des serveurs
Web et de l'analyse Big Data. Juniper Networks a exposé sa
stratégie SDN, qui se définie par l'ajout du support d'OpenFlow
à des produits spécifiques. Cela rend possible les réseaux
à base de matériels multifournisseurs grâce à la
programmation par logiciel [30].
· Brocade
Figure 13 : Switch FWS 648G
Brocade en rachetant Vyatta, un éditeur de solutions
SDN Open Source ayant développé une architecture de
virtualisation lui a permis de disposer de nouvelles opportunités
de marché dans la virtualisation de datacenters, le cloud public et
privé et les services managés . Brocade a donc
utilisé la technologie de Vyatta pour proposer une infrastructure
réseau dynamique hautement virtualisée à ses clients de
manière à accélérer le déploiement des
applications et réduire les cycles de développement [31].
Switch/Prix ()
|
Nombres de Ports
|
Débit
|
Capacité Routeur/Commutation
|
Fonction administration
|
HP 12500
3 187 952 FCFA
|
864 ports de 10 GbE
|
10,8 Bpps maximum
|
24,3 Tbits/s maximum
|
IMC - Intelligent Management Center administration hors bande
(RS-232C série) interface de ligne de commande, Telnet, FTP, interface
de terminal (RS-232C série)
|
Omniswitch10 000
295 181 FCFA
|
8 x 10/100 + 2 x SFP Gigabit combiné + 2 x Gigabit SFP
|
1 gigabit
|
Interfaces virtuelles (VLAN) : 4000, Entrées ACL : 2048,
Route RIP : 256, Routes statiques : 256
|
8 x 10Base-T/100Base-TX - RJ-45 - PoE+ ? 2 x
10Base-T/100Base-TX/1000Base-T - RJ-45 ? 4 x SFP (mini-GBIC) Hi-Speed USB : 1 x
USB à 4 broches, type A ? Série : 1 x RS-232 - RJ-45 - gestion
|
Juniper EX-Series Ethernet
4 495 651 FCFA
|
10 X 10 ports
|
EX4200-24P/24T/24F : 65 millions de paquets par seconde (vitesse
filaire), EX4200-48P/48T : 101 millions de paquets par seconde (vitesse
filaire)
|
EX4200-24P/24T/24F : 88 Gbit/s, EX4200-48P/48T : 136 Gbit/s
|
Interface de ligne de commande, Telnet, FTP
|
Brocade FWS 648G
2 211 643 FCFA
|
48 x 10/100/1000 (PoE) + 4 x SFP
|
10/100/1000 Mbps
|
1000 Mbit/s à 1 Gbit/s
|
Ethernet 1000Base-T, Ethernet 100Base-TX, Ethernet 10Base-T
|
Tableau 2 : Tableau comparatif des
commutateurs
2.3. Les solutions de SDN
existantes
Avec l'évolution du SDN, beaucoup
d'équipementiers de réseau et des particuliers proposent une
multitude de solutions SDN pour le réseau. Parmi cette multitude, on
distingue des solutions propriétaires donc payantes et des solutions
open sources ou gratuites. Loin de faire une liste exhaustive de ses
différentes solutions passons en revue les principales.
2.3.1. Les solutions propriétaires
2.3.1.1. Contrail de JUNIPER
Juniper Networks propose Contrail qui est une solution simple,
ouverte, et agile basée sur le SDN qui automatisent et orchestrent la
création de réseaux virtuels hautement évolutifs. Ces
réseaux virtuels permettent d'exploiter la puissance du Cloud, de
nouveaux services, l'augmentation de l'agilité de l'entreprise et
entraîne la croissance du chiffre d'affaires. Il permet de créer
des réseaux virtuels qui intègrent de façon transparente
avec les réseaux physiques existants, et qui sont faciles à
gérer et orchestrer. Il permet d'interagir avec une large gamme
d'hyperviseurs, systèmes d'orchestration. Grâce à la
virtualisation de réseau avec Contrail on peut personnaliser les
réseaux sécurisés dans un environnement multi-tenant,
contrôler simplement la politique d'insertion et de chaînage en
fonction du réseau virtuel, accélèrer les délais de
commercialisation des services et améliorer l'agilité et la
prévisibilité de l'entreprise. Open source, les standards ouverts
et des interfaces ouvertes dans l'architecture du système permettent
d'assurer la transparence, l'interopérabilité des fournisseurs
agnostique et une plate-forme pérenne. Il permet l'analyse de
l'infrastructure et de visualisation, permet de mieux comprendre les
réseaux virtuels et physiques pour simplifier les opérations et
décisions grâce à une planification proactive et des
diagnostics prédictifs. Le niveau hyperviseur vRouter transmet le plan
fourni à la fréquence de ligne de traitement de paquets de
recouvrement dans un environnement virtualisé, conteneurisé ou en
métal nu, mutualisé complètement découplé
des commutateurs matriciels physiques sous-jacents. L'API REST facilite la
configuration opérationnelle et analytique, l'automatisation et
l'intégration avec les systèmes de Cloud orchestration. La
solution repose sur le moteur Junos V Contrail, comprenant un contrôleur
SDN, un routeur virtuel et un moteur d'analyse, et s'intègre au pare-feu
maison Firefly Perimeter. L'architecture se veut standardisée et
compatible avec plusieurs hyperviseurs et plateformes d'orchestration du cloud
dont CloudStack et OpenStack. Juniper annonce la disponibilité de
Contrail sous licence logicielle, à 1003533 FCFA par poste ou sur
abonnement pour 591314 FCFA annuels par poste [48].
2.3.1.2. EPN de Cisco
Le réseau programmable évolué (EPN) de
Cisco est une plate-forme complémentaire qui regroupe les
fonctionnalités de mise à disposition de services des
infrastructures physiques et virtuelles. La plate-forme de services
évolués de Cisco (EPN) est capable d'aider à transformer
une entreprise et à accélérer le délai de
rentabilisation, tout en réduisant les coûts d'exploitation et en
déployant de nouveaux services à la vitesse du web
répondant à ses besoins. Celle-ci utilise la mise en
réseau définie par le logiciel (SDN), la virtualisation des
fonctions réseau, des API ouvertes et des fonctionnalités
d'orchestration avancées pour créer une plate-forme de services
flexible et modulaire. Vous pouvez l'utiliser pour accélérer le
déploiement de nouveaux services innovants. Le réseau
programmable évolué (EPN) représente le fondement de
l'architecture d'environnement réseau ouvert Cisco (Open Network
Environment, ONE). Il s'agit d'une couche d'infrastructure composée de
périphériques physiques et virtuels qui, ensemble, forment le
fabric unifié de bout en bout d'un réseau programmable. L'EPN est
conçu pour faire converger les fonctions de la périphérie,
du noyau et du data center à l'aide des différentes technologies
de pointe de Cisco. Il permet de générer de nouvelles
opportunités pour créer des modèles de revenus, simplifier
les opérations et offrir de nouvelles expériences grâce
à l'Internet of Everything. La solution mis en avant par CISCO est
Elastic. Elastic Access est donc en ce moment positionné comme une
brique essentielle du Cisco EPN ou dudit Evolved Programmable Network,
l'infrastructure combinant solutions physiques et virtuelles pour pouvoir
former une structure unifiée de bout en bout pour un réseau
programmable. Il est d'environ 2348673 FCFA par an pour un parc de 3postes
[49].
2.3.1.3. VEPC Solutions de NEC
NEC a été leader dans le domaine de la
virtualisation de réseau se concentrant sur ??Software-Defined
Networking (SDN) et plus sur des fonctions de virtualisation (NFV). Pour
résoudre les défis des opérateurs télécoms,
NEC a été le premier à commercialiser des solutions
OpenFlow, VEPC (Evolved Packet Core virtualisé: VmFM et VS / P-GW) et
vMVNO-GW . Éprouvée dans un environnement commercial
carrier-grade, les solutions SDN et NFV de NEC offrent des performances, la
stabilité et la fiabilité. La solution NEC construit sur ??une
fondation solide qui est créée par des années de
l'innovation technologique et l'expérience commerciale profonde dans
l'industrie informatique et Télécom. VEPC est un système
de réseau mobile-core qui accueille des systèmes d'accès
LTE. Propulsé par classe transporteur, la plate-forme de virtualisation
de NEC et Software Defined Networking (SDN) la technologie, VEPC optimise TCO
et le service de la qualité des opérateurs mobiles. Au lieu
d'utiliser un matériel dédié, VEPC virtualise toutes les
fonctions d'un serveur à usage général. Le logiciel
optimise l'allocation des ressources de serveur et de réseau pour chaque
service sur la plate-forme de virtualisation. VEPC peut fournir tous les
services sur des serveurs à usage général, qui
entraîne des coûts de maintenance réduits. VEPC travaille
dans un NFVI ouverte (Réseau Fonctions Infrastructure de virtualisation)
de l'environnement. Cette solution à l'acquisition s'élève
à une valeur de 845683 FCFA [50].
2.3.1.4. 6WINDGate Networking Software de 6WIND
6WINDGate est la seule solution logicielle commerciale
qui résout les défis de performance du réseau critiques
pour les OEM délivrant des fonctions réseau avancées dans
les marchés SDN tels que les infrastructures mobiles, appareils de
réseau et la mise en réseau de centre de données.
6WINDGate délivre généralement une amélioration de
la performance 10x du plan de données, par rapport à des piles
standard de Linux, tout en conservant une compatibilité totale avec les
API d'application standard. L'intégration transparente avec OpenStack et
OpenFlow, 6WINDGate comprend une suite complète de couches 2
optimisée grâce aux protocoles de couches 4 qui
représentent une solution complète de plan de données pour
les équipements de réseau. Avec un support complet pour les
hyperviseurs standards, 6WINDGate fournit des performances de pointe pour les
appliances virtuelles sur des plateformes matérielles des produits de
base. Ce service s'élève annuellement par poste à 373984
FCFA par poste [51].
2.3.2. Les solutions open sources
2.3.2.1. OpenStack de Rackspace Hosting
OpenStack est un logiciel libre qui permet la construction de
cloud privé et public. Il est aussi une communauté et un projet
en plus d'un logiciel qui a pour but d'aider les organisations à mettre
en oeuvre un système de serveur et de stockage virtuel. Il est
composé d'une série de logiciels et de projets au code source
libre qui sont maintenus par la communauté incluant: OpenStack Compute
(nommé Nova), OpenStack Object Storage (nommé Swift), OpenStack
Image Service (nommé Glance), et Neutron (auparavant nommé
Quantum). Tout en réduisant le risque de « lock-in »
associé à des plates-formes propriétaires, il offre
également la flexibilité et choix grâce à une
communauté mondiale très engagé composée
d'innovateurs, de développeurs, de fournisseurs logiciels et
matériels et de prestataires de services [52]. OpenStack est un choix
stratégique pour de nombreux types d'organisations et fournisseurs de
services qui cherchent à offrir des services de cloud computing sur du
matériel standard, aux entreprises qui cherchent à
déployer cloud privé, à de grandes entreprises
déployant une solution globale de cloud sur plusieurs continents.
2.3.2.2. AWS d'Amazon.
Amazon Web Services (AWS) est une collection de services
informatiques distants (aussi appelés services Web) fournis via internet
par le groupe américain de commerce électronique Amazon.com.
Lancé officiellement en 2006, Amazon Web Services
fournit des services en lignes à d'autres sites internet ou applications
clientes. La plupart d'entre eux ne sont pas directement exposés
à l'utilisateur final, mais offrent des fonctionnalités que
d'autres développeurs peuvent utiliser. En juin 2007, Amazon
revendiquait plus de 330 000 développeurs ayant souscrit pour
l'utilisation des Amazon Web Services1.
Parmi ses grands clients, figurent la NASA, Netflix et le
service de renseignement extérieur américain (CIA). Les offres
Amazon Web Services sont accessibles en HTTP, sur architecture REST et par le
protocole SOAP [47].
En énumérant les solutions SDN existantes nous
avons distingué celles propriétaires et celles open sources.
Partant du principe que les solutions propriétaires sont pour la plupart
payantes et coûteuses à l'occasion, notre choix est donc
orienté vers les solutions open sources. Parmi ceux-ci, nous avons
choisis OpenStack car il est un système d'exploitation qui procure la
même élasticité qu'une infrastructure Cloud et permet
l'intégration du SDN.
Solutions
|
Auteur
|
Open Source
|
Caractéristiques
|
Coût(CFA)/An
|
Inconvénients
|
Contrail
|
JUNIPER
|
Non
|
Solution ouverte, et agile basée sur le SDN. Facilite la
création et la gestion de réseaux virtuels hautement
évolutifs
|
591314/Poste
|
Utilisation impossible du logiciel en dehors de la durée
de licence, Respect des libertés fondamentales. Adaptabilité,
Interopérabilité, Redistribution
|
EPN
|
CISCO
|
Non
|
Plate-forme complémentaire regroupant les
fonctionnalités de mise à disposition de services des
infrastructures physiques et virtuelles.
|
2348673/ 3 Postes
|
Utilisation impossible du logiciel en dehors de la durée
de licence, Respect des libertés fondamentales. Adaptabilité,
Interopérabilité, Redistribution
|
VEPC
|
NEC
|
Non
|
Système de réseau mobile-core qui accueille des
systèmes d'accès LTE.
|
845683/ 1 Poste
|
Utilisation impossible du logiciel en dehors de la durée
de licence, Respect des libertés fondamentales. Adaptabilité,
Interopérabilité, Redistribution
|
6WINDGate Networking Software
|
6WIND
|
Non
|
Relève le défi performance du réseau
critique pour les OEM délivrant des fonctions réseau
avancées dans les marchés SDN tels que les infrastructures
mobiles, appareils de réseau et la mise en réseau de centre de
données.
|
373984/1 Poste
|
Utilisation impossible du logiciel en dehors de la durée
de licence, Respect des libertés fondamentales. Adaptabilité,
Interopérabilité, Redistribution
|
OpenStack
|
Rackspace Hosting
|
Oui
|
Permet la construction de cloud privé et public. Met en
oeuvre le SDN dans sa couche Neutron à partir de la version Havana.
|
Gratuit
|
Mise en place nécessitant des connaissances approfondies
du système, multitude de versions, documentation rare.
|
AWS
|
Amazon
|
Oui
|
Collection de services informatiques distants (aussi
appelés services Web) fournis via internet.
|
Gratuit
|
Intégralité des services hébergés
chez le concepteur, impossible de modifier les configurations du concepteur en
fonction de ses besoins.
|
Tableau 3: Comparatif des solutions SDNChapitre III. Implémentation et test d'une
solution Software-Defined Network (SDN)
3.1. Présentation
d'OpenStack
OpenStack est une suite logicielle qui permet de gérer
une plate-forme de Cloud Computing. Lancé en 2010 par Rackspace et la
NASA, il est soutenu par un ensemble d'entreprises de la technologie. Le
projet OpenStack, aujourd'hui, est l'un des principaux clouds privés et
hybrides. OpenStack continue d'évoluer rapidement grâce a de
nouvelles versions du code publié environ tous les six mois. La version
actuelle d'OpenStack, Kilo, a été publiée en Avril 2015.
Partout dans le projet, l'accent tend davantage à être mis sur les
fonctionnalités de base que sur la facilité d'utilisation ;
ce qui conduit parfois les nouveaux arrivants à considérer
OpenStack comme complexe ou difficiles à déployer. Un large
éventail d'entreprises, y compris Canonical, Mirantis et Rackspace,
offre de services professionnels visant à masquer certaines des
complexités derrière la livraison d'une installation sur mesure
pour répondre aux besoins de leurs clients. Ces entreprises et d'autres
offrent également leurs propres distributions du code OpenStack,
ajoutant souvent des outils d'installation plus riche ou une intégration
plus étroite avec d'autres projets open-source (comme Ubuntu, Canonical)
ou de leurs propres produits.
De nos jours, c'est un système reconnu et
utilisé par nombre d'acteurs du Cloud, notamment les deux Cloud
souverains français (financés à hauteur de 75 millions
d'euros par l'état) que sont Numergy et CloudWatt.
Les différentes versions d'OpenStack
[46]
Nom
|
Date
|
Composants inclus
|
Austin
|
21 octobre 2010
|
Nova, Swift
|
Bexar
|
3 février 2011
|
Nova, Glance, Swift
|
Cactus
|
15 avril 2011
|
Nova, Glance, Swift
|
Diablo
|
22 septembre 2011
|
Nova, Glance, Swift
|
Essex
|
5 avril 2012
|
Nova, Glance, Swift, Horizon, Keystone
|
Folsom
|
27 septembre 2012
|
Nova, Glance, Swift, Horizon, Keystone, Quantum, Cinder
|
Grizzly
|
4 avril 2013
|
Nova, Glance, Swift, Horizon, Keystone, Quantum, Cinder
|
Havana
|
22 octobre 2013
|
Nova, Glance, Swift, Horizon, Keystone, Neutron, Cinder, Heat,
Ceilometer
|
Icehouse
|
17 avril 2014
|
Nova, Glance, Swift, Horizon, Keystone, Neutron, Cinder, Heat,
Ceilometer, Trove
|
Juno
|
16 octobre 2014
|
Nova, Glance, Swift, Horizon, Keystone, Neutron, Cinder, Heat,
Ceilometer, Trove, Sahara
|
Kilo
|
30 avril 2015
|
Nova, Glance, Swift, Horizon, Keystone, Neutron, Cinder, Heat,
Ceilometer, Trove, Sahara, Ironic
|
Tableau 4 : Les
différentes versions d'OpenStack
OpenStack est composé de plusieurs modules qui
remplissent chacun un rôle.
· « Nova » : Un des principaux
modules d'OpenStack, il est le plus déployé. Nova est largement
équivalente à Elastic Compute Cloud d'Amazon (E). Il est au
centre du déploiement d'OpenStack, fournit les API que les
développeurs utilisent pour démarrer, gérer et
arrêter les machines virtuelles au sein d'un Cloud OpenStack. Nova est
conçue pour être évolutive et pour fonctionner efficacement
sur du matériel standard.
· « Swift » : Il fournit aux
utilisateurs OpenStack une solution de stockage d'objets redondants, et il ne
doit pas être confondu avec le module de bloc-stockage Cinder.
· « Cinder » : Il est le module
de stockage de bloc d'OpenStack, conçu pour gérer une large gamme
de baies de stockage commerciales dans la prestation de stockage permanent au
niveau des applications hautement performantes telles que les bases de
données. Un autre projet, Ceph de plus en plus populaire est
conçu pour remplacer (partiellement ou complément) Cinder.
· « Neutron » :
Précédemment connu sous le nom de Quantum, il est le module de
mise en réseau d'OpenStack. Il permet de gérer la communication
entre les instances OpenStack à travers un large éventail
d'architectures de réseaux physiques et virtuels. Neutron supporte
OpenFlow, l'une des principales spécifications pour le domaine
émergent de la Software Defined Networking (SDN).
· « Horizon » : C'est le tableau
de bord Web d'OpenStack, augmentant les API offert par chaque module
d'OpenStack avec une seule console de gestion graphique.
· « Keystone » : C'est le
service de répertoire central d'OpenStack, qui gère
l'enregistrement, l'autorisation et l'authentification des utilisateurs.
Keystone peut intégrer des services d'authentifications existantes
telles que LDAP pour réutiliser les informations d'identification
utilisateur créées ailleurs.
· « Glance » : Il est le
répertoire d'OpenStack pour les images de machines et serveurs. Il
peut être utilisée pour stocker et déployer rapidement des
machines virtuelles prédéfinies (par exemple un Ubuntu serveur ou
base de données serveur ou une machine de développement CentOS).
Les images peuvent être stockées localement dans un Cloud
d'OpenStack ou partagées à travers un certain nombre de Cloud ??
grâce à REST .
· « Ceilometer » : Il offre un
référentiel unique pour stocker des données d'usage
à travers le Cloud d'OpenStack. Ces données d'utilisation sont
destinées à soutenir les systèmes de facturation et
vérification processus, et il contribue également à la
surveillance générale de la performance d'un Cloud.
· « Heat » : Il est le service
de coordination d'OpenStack permettant la gestion d'un cloud des
infrastructures et des applications [44].
Figure 14 : Les composantes de base du Cloud
OpenStack [44]
Comme nous avons pu le remarquer, OpenStack a
évolué de versions en versions. Notons donc que jusqu'à la
version « Grizzly », le module de gestion de
réseau, « Quantum » ne prenait pas encore la
technologie SDN. Ainsi, à partir de la version
« Havanna » « Quantum » fut
changé par « Neutron ». Ce dernier avait pour
particularité de supporter le SDN.
3.1.1. OpenStack
Neutron
OpenStack Neutron est un projet axé sur le
Network-as-a-Service (NaaS) dans un environnement de machines virtuelles,
basé sur le SDN. Neutron a remplacé le réseau d'origine
qui était un API appelé Quantum. Neutron est conçu pour
combler les lacunes du module réseau dans des environnements de Cloud,
ainsi que le manque de contrôle d'utilisateurs dans un environnement
multiutilisateur, de la topologie du réseau et de l'adressage. Toutes
ces limites rendent difficile le déploiement des services de
réseautage de pointe. OpenStack neutron fournit aux organisations un
moyen d'éviter la surcharge sur le réseau dans les
environnements de Cloud Computing et favoriser la mise en place du NaaS. Il est
conçu pour fournir un mécanisme de "plug-in" qui offrira une
option pour les opérateurs de déployer différentes
technologies via l'API Quantum. Il permet également de créer des
réseaux privés et d'y contrôler l'adressage
Neutron a pour but de :
· connecter les machines virtuelles en reproduisant une
infrastructure réseau virtuelle (architecture multi-tiers par
exemple)
· isoler les clients entre eux
· éventuellement, apporter les services
réseaux supplémentaires (Firewall, Load Balancer, VPN ...)
Pour cela, OpenStack définit plusieurs abstractions
pour l'infrastructure réseau
· Port : C'est la représentation des cartes
réseau des VM, aussi appelées Virtual NIC ou vNIC
· Network : C'est un segment virtuel de niveau 2,
c'est-à-dire un domaine de broadcast (typiquement un VLAN, mais
peut également être un tunnel GRE ou un VxLAN)
· Subnet : c'est un plan d'adressage ; en principe
on a un subnet pour un network, mais comme sur une infrastructure physique, il
est possible de créer plusieurs subnets par network
· Router : un routeur virtuel, capable de router entre
les subnets et d'effectuer de la NAT pour sortir sur Internet
· Floating IP : une IP sur un réseau (network)
externe qui pointe sur un port. C'est donc la NAT externe de notre VM
Cette couche d'abstraction va permettre de créer une
infrastructure réseau sans se préoccuper des technologies
utilisées. En effet l'API ne définit que les moyens de
gérer ces abstractions, et non pas leur implémentation qui est
définie au niveau des plugins. En ce qui concerne le réseau, le
plugin ML2 (Modular layer 2) gère l'implémentation de la
configuration réseau. C'est un plugin modulaire sur lequel on peut
greffer différents drivers correspondant soit à des types de
réseau (VLAN, GRE, VxLAN) soit à des mécanismes
(c'est-à-dire des implémentations spécifiques, par exemple
pour Cisco ou VMWare). Cela lui permet de gérer de nombreuses
implémentation différentes, que ce soit pour des switches
virtuels tels que Open vSwitch, linux bridge, hyper V, ou des switches
physiques, et en plus d'être facilement extensibles (si l'on veut
introduire un nouveau type de réseau ou si un
constructeur/éditeur veut ajouter le support pour ses
équipements, seule la partie driver est à écrire) [45].
Figure 15 : Architecture du plugin ML2
[45]
3.2. OpenStack Neutron et
le SDN
Nous avons noté que c'est avec l'arrivée de
Neutron que le SDN est directement implémentée dans OpenStack.
Ainsi bien avant il fallait installer un plugin après l'installation
d'OpenStack. Notons que la plupart des solutions de réseaux virtuels
utilisent un contrôleur qui interagit avec le système de cloud via
une API.
Figure 16 : Disposition du SDN dans
OpenStack
Cette intégration du SDN au Neutron permet donc :
· De centraliser le plan de contrôle permettant de
créer des réseaux virtuels isolés pour chaque utilisateur.
· Les noeuds de « Compute » sont
presque confondus aux applications.
Retenons donc que, l'implémentation du SDN dans
OpenStack permet la gestion des commutateurs virtuels et autres
équipements. Il est plus facile de regrouper les fonctionnalités
de mise en réseau virtuelle dans un contrôleur autonome et de le
faire interagir avec de multiples systèmes de cloud à travers un
API ou un plugin (celui de neutron par exemple).
A travers la présentation d'OpenStack, nous avons pu
distinguer les différentes versions et les couches les constituant. De
même grâce aux paragraphes portant sur OpenStack neutron et le SDN,
nous avons compris le fonctionnement et le bien fondé de
l'intégration du SDN à la couche réseau d'OpenStack.
Ainsi, pour le compte de notre mise en place, nous procéderons à
l'installation de la version Grizzly d'OpenStack pour sa stabilité
à laquelle nous ajouterons le plugin neutron afin de pouvoir
implémenter le SDN dans OpenStack.
3.3. Présentation
de l'architecture du système à mettre en place
Le système à mettre en place nous permettra de
simuler un service de multimédia.
Figure 17 : Architecture à simuler lors de
la mise en place du réseau SDN
3.4. Installation d'
OpenStack
Nous procédons à l'installation d'OpenStack
Grizzly auquel nous ajouterons le plugin neutron.
Pré-requis
· Disposer des
droits d'administration.
· Disposer d'une connexion à Internet
configurée et activée.
· Avoir les
dépôts d'activés
· Un processeur supportant la virtualisation
matérielle (
test sur la page KVM)
· Disposer d'un disque dur ou d'une partition non
formatée pour
LVM
· Ne pas avoir peur de la ligne de
commande
· Avoir
installé
les paquets:
o
kvm,libvirt-bin,virtinst.
o
mysql-server,python-mysqldb
o bridge-utils
· Il est nécessaire de configurer le réseau en
IP Fixe. Supprimez les paquets Network-Manager ou Wicd et resolvconf.
Tous les services OpenStack seront installés sur la
même machine. La configuration abordée suppose l'utilisation de
2 interfaces réseau.
Préparation du système
Réseau
L'utilisation d'une interface wifi pour les bridges peut se
révéler très complexe voire impossible.
Préférez une interface virtuelle
Modifiez
avec les droits d'administration votre
fichier /etc/network/interfaces comme ci-dessous en
adaptant a votre configuration.
auto lo
iface lo inet loopback
auto eth0
iface eth0 inet manual
auto eth1
iface eth1 inet manual
auto br0
iface br0 inet static
bridge_ports eth0
address 192.168.1.250
netmask 255.255.255.0
gateway 192.168.1.254
broadcast 192.168.1.255
auto br1
iface br1 inet manual
bridge_ports eth1
Modifiez
avec les droits d'administration votre
fichier /etc/resolv.conf comme ci-dessous et ajoutez
vos
DNS habituels. Les DNS ci
dessous sont ceux de Google
nameserver 8.8.8.8
nameserver 8.8.4.4
Relancez les cartes réseau pour que les modifications
soient prises en compte.
for a in `ifconfig | awk '/Link/ { if ($1 != "lo") print $1
}'`; do sudo ifdown $a ; done
sudo ifup -e lo -av
Assurez-vous d'avoir décommenté l'option
permettant le forward des paquets en IPV4 dans le fichier
/etc/sysctl.conf :
net.ipv4.ip_forward=1
puis lancez la commande :
sysctl -p
Serveur NTP
Le serveur
NTP étant
nécessaire à la bonne synchronisation du cloud,
installez
le paquet
ntp. Ensuite,
ouvrez
avec les droits d'administration le
fichier /etc/ntp.conf et ajoutez les lignes
server ntp.ubuntu.com iburst
server 127.127.1.0
fudge 127.127.1.0 stratum 10
Redémarrez le service
sudo service ntp restart
LVM
Les volumes
LVM serviront de disques durs
supplémentaires pour les serveurs virtuels.
Installez
les paquets
tgt,open-iscsi,open-iscsi-utils,lvm2
Les commandes qui suivent supposent que vous avez un disque
dur /dev/sdc vide sans
partition. Adaptez les
commandes en fonction de votre configuration. Créez une
partition non
formatée de 100Gigas sur /dev/sdc en adaptant
à votre configuration:
sudo fdisk /dev/sdc
n p 1 <return> +100G w
Vous avez maintenant une partition primaire vide de 100
Gigas /dev/sdc1. Créez maintenant le volume
LVM. Attention, le nom nova-volumes doit être
respecté:
sudo pvcreate /dev/sdc1
sudo vgcreate nova-volumes /dev/sdc1
RabbitMQ
RabbitMQ est un courtier de messages se basant sur le
standard
AMQP afin
d'échanger avec différents clients. Pour faire simple: c'est
le service qui permet aux composants OpenStack de communiquer entre eux.
Installez
les paquets
rabbitmq-server,memcached,python-memcache
Mysql
Chaque composant possède sa base de données
MySQL, contenant toutes les
données modifiables à chaud (ID des images disques, des instances
virtuelles, réseaux, identités...). Les données de
configuration fixes sont stockées dans des fichiers texte.
Il est possible d'utiliser un autre
SGBD, MySQL étant
recommandé dans la documentation OpenStack.
Pour indiquer a MySQL que le serveur doit écouter sur
toutes les adresses et pas seulement sur la boucle locale, modifiez sa
configuration en
ouvrant
avec les droits d'administration le
fichier /etc/mysql/my.cnf pour remplacer:
bind-address = 127.0.0.1
par
bind-address = 0.0.0.0
et redémarrez MySQL
sudo service mysql restart
Keystone
Le composant Keystone est chargé de la gestion des
utilisateurs et des services.
Gestion des utilisateurs
La gestion des utilisateurs s'articule autour de 3 objets:
· l'objet
User représentant
l'utilisateur final.
· L'objet
Tenant que l'on peut
représenter par un projet, une organisation au sein duquel les instances
seront regroupées et administrées par les utilisateurs.
· L'objet
Role qui définit
le rôle de l'utilisateur sur un Tenant. Un utilisateur peut avoir un
ou plusieurs rôles sur différents Tenants.
Gestion des services et points
d'accès
La gestion des différents services, comme Glance pour
les images ou Swift pour le stockage. La définition des points
d'accès a ces différents services, les url et ports pour y
accéder
Préparation de la base de données
Mysql
Commencez par créer la base MySQL. La commande
suivante crée un utilisateur et sa base de données nommés
"keystone". Changez SQLPASSWD par un mot de passe de votre choix.
mysql -u root -p <<EOF
CREATE DATABASE keystone;
GRANT ALL PRIVILEGES ON keystone.* TO 'keystone'@'%'
IDENTIFIED BY 'SQLPASSWD';
FLUSH PRIVILEGES;
EOF
Installation
Installez
les paquets
keystone,python-keystone,python-keystoneclient,python-mysqldb
Puis supprimer la base de donnée SQlite :
rm /var/lib/keystone/keystone.db
Configuration
Ouvrez
avec les droits d'administration le
fichier /etc/keystone/keystone.conf pour modifier
les sections suivantes: Remplacez ADMPASSWD par un mot de passe de votre choix
et et SQLPASSWD par le mot de passe MySQL défini ci dessus
[DEFAULT]
bind_host = 0.0.0.0
public_port = 5000
admin_port = 35357
# Mot de passe d'administration
admin_token = ADMPASSWD
compute_port = 8774
verbose = True
debug = True
log_config = /etc/keystone/logging.conf
[sql]
connection =
mysql://keystone:SQLPASSWD@192.168.1.250:3306/keystone
idle_timeout = 200
Redémarrez keystone:
sudo service keystone restart
et synchronisez la base de données:
sudo keystone-manage db_sync
Création des utilisateurs
Chaque commande ci-dessous contient l'authentification
définie dans le fichier keystone.conf et
utilisée par le client python sous la forme --token admin_token
<mot de passe d'administration> --endpoint url_du_service_keystone
<adresse du serveur:port/directory/>.
Création du compte administrateur
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ user-create --name=admin --pass=ADMPASSWD
--email=admin@example.com
Répondra quelque chose comme
+----------+-------------------------------------------------------------------------------------------------------------------------+
| Property |
Value |
+----------+-------------------------------------------------------------------------------------------------------------------------+
| email | admin@example.com
|
| enabled | True
|
| id | c97c87b3ed894401975dd6d757b40330
|
| name | admin
|
| password |
$6$rounds=40000$cZhg187ypC6hMMD1$YQAxiXspmMVsu1di.o3UlZjvjlEO9WXii48Q29tyIXTzDpT5e92XBij9Pz4A5YLoGaccf8PBf1jcAan9YLDOl.
|
| tenantId | None
|
+----------+-------------------------------------------------------------------------------------------------------------------------+
Création du compte interne du service
Glance
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ user-create --name=glance --pass=ADMPASSWD
--email=glance@example.com
Répondra
+----------+-------------------------------------------------------------------------------------------------------------------------+
| Property |
Value |
+----------+-------------------------------------------------------------------------------------------------------------------------+
| email | glance@example.com
|
| enabled | True
|
| id | 876ef0a6c0c048039f847e61da7260b4
|
| name | glance
|
| password |
$6$rounds=40000$pYJjQYtDJGdFB/nl$UOmryhbqCIROSPNhs8/svbPg2JIns31yImcAXTh/CXT3o9GOZTNYadZe2zp7M0.XeHqJD5bI1lhZYM09uSrmN0
|
| tenantId | None
|
+----------+-------------------------------------------------------------------------------------------------------------------------+
Création du compte interne du service
Nova
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ user-create --name=nova --pass=ADMPASSWD
--email=nova@example.com
Répondra
+----------+-------------------------------------------------------------------------------------------------------------------------+
| Property |
Value |
+----------+-------------------------------------------------------------------------------------------------------------------------+
| email | nova@example.com
|
| enabled | True
|
| id | 5c54624fef2242e185af10b7a2a2768f
|
| name | nova
|
| password |
$6$rounds=40000$ogH/.VbZJgp2pDF8$w7TCuRu95Q8c6PMR5Zmbs7Osjk8tXfkDKixzRY.t/Ghv/WvOoLD1au/cCbMWVfaEhr14RAGheTA2E2rPoVEjd1
|
| tenantId | None
|
+----------+-------------------------------------------------------------------------------------------------------------------------+
Création des rôles
Pour les rôles utilisateurs vous avez le choix entre
:
· admin:
donne le droit de modifier la configuration des services (ex:allouer une plage
d'adresse IP, un quota d'espace disque pour un projet etc...)
· Member:
permet de gérer le contenu du projet (création d'instances de
machines, ajout d'un disque virtuel a l'une d'elles etc...)
Les rôles
KeystoneAdmin et
KeystoneServiceAdmin sont
des rôles internes nécessaires.
Rôle admin
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ role-create --name=admin
+----------+----------------------------------+
| Property | Value |
+----------+----------------------------------+
| id | 3d945f41e08e4e2db1584fdb8f05d333 |
| name | admin |
+----------+----------------------------------+
Rôle Membre
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ role-create --name=Member
+----------+----------------------------------+
| Property | Value |
+----------+----------------------------------+
| id | 84697b61736c439288900904bdf4a48d |
| name | Member |
+----------+----------------------------------+
Rôle KeystoneAdmin
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ role-create --name=KeystoneAdmin
+----------+----------------------------------+
| Property | Value |
+----------+----------------------------------+
| id | d4d6482b0ec04e0fa24aa8263c182d08 |
| name | KeystoneAdmin |
+----------+----------------------------------+
Rôle KeystoneServiceAdmin
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ role-create --name=KeystoneServiceAdmin
+----------+----------------------------------+
| Property | Value |
+----------+----------------------------------+
| id | 46590e32dbbe40f29253b5b928b83d1b |
| name | KeystoneServiceAdmin |
+----------+----------------------------------+
Création des Tenants
Tenant admin
Le Tenant admin permet à ses membres d'administrer les
services.
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ tenant-create --name=admin
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| description | None |
| enabled | True |
| id | 0f71e86d30e247d3b1216fe5f2f3aa50 |
| name | admin |
+-------------+----------------------------------+
Tenant service
Le Tenant interne des services.
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ tenant-create --name=service
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| description | None |
| enabled | True |
| id | 1a3515e468f14e0ebb4a4e83447e7bf7 |
| name | service |
+-------------+----------------------------------+
Définition des rôles
Il faut pour cela utiliser les ID affichés lors de la
création des
Users,
Roles et
Tenants. L'User "admin" a
un Role admin sur le Tenant "admin".
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ user-role-add --user-id
c97c87b3ed894401975dd6d757b40330 --role-id 3d945f41e08e4e2db1584fdb8f05d333
--tenant_id 0f71e86d30e247d3b1216fe5f2f3aa50
Comme ce n'est pas pratique de recopier les IDs, les erreurs
de frappe seront évitées grâce à
l'outil awk. Il s'agira de définir les rôles
ainsi:
· L'User "admin" a
un Role "KeystoneAdmin" sur
le Tenant "admin".
· L'User "admin" a
un Role "KeystoneServiceAdmin" sur
le Tenant "admin".
· L'User "glance" a
un Role "admin" sur
le Tenant "service".
· L'User "nova" a
un Role "admin" sur
le Tenant "service".
Voici les commandes correspondantes :
keystone user-role-add --user-id `keystone user-list | awk '/
admin / { print $2 }'` --role-id `keystone role-list | awk '/ KeystoneAdmin / {
print $2 }'` --tenant_id `keystone tenant-list | awk '/ admin / { print $2
}'`
keystone user-role-add --user-id `keystone user-list | awk '/
admin / { print $2 }'` --role-id `keystone role-list | awk '/
KeystoneServiceAdmin / { print $2 }'` --tenant_id `keystone tenant-list | awk
'/ admin / { print $2 }'`
keystone user-role-add --user-id `keystone user-list | awk '/
glance / { print $2 }'` --role-id `keystone role-list | awk '/ admin / { print
$2 }'` --tenant_id `keystone tenant-list | awk '/ service / { print $2 }'`
keystone user-role-add --user-id `keystone user-list | awk '/
nova / { print $2 }'` --role-id `keystone role-list | awk '/ admin / { print $2
}'` --tenant_id `keystone tenant-list | awk '/ service / { print $2 }'`
Création d'un utilisateur
supplémentaire
Il s'agira dans l'exemple qui suit de la création d'un
compte utilisateur, d'un projet supplémentaire et définition du
role avec la variable d'environnement $USER (remplacer par ce que vous voulez,
c'est juste un exemple) Le rôle "Member" est suffisant. Remplacez
USRPASSWD par un mot de passe de votre choix. L'User $USER (xavier ici) a un
Role "Member" sur le Tenant $USER (xavier ici).
User
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ user-create --name=$USER --pass=USRPASSWD
--email=$USER@example.com
+----------+-------------------------------------------------------------------------------------------------------------------------+
| Property |
Value |
+----------+-------------------------------------------------------------------------------------------------------------------------+
| email | xavier@example.com
|
| enabled | True
|
| id | 13247a59ad844458ad36c0bd06451376
|
| name | xavier
|
| password |
$6$rounds=40000$3YPS4NJ1DqKdzEjc$XPGFlqCfu2ZCNUMJCjFMkvFfXrOkixuVq1I6.mjd9PXzU.4u6ELHYeNbvYJyiCGvUHaggIgo9rMESeA8v4x3Y1
|
| tenantId | None
|
Tenant
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ tenant-create --name=$USER
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| description | None |
| enabled | True |
| id | c6f05a03b4aa482c91b61a2230356618 |
| name | xavier |
+-------------+----------------------------------+
Rôle
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ user-role-add --user-id
13247a59ad844458ad36c0bd06451376 --role-id 84697b61736c439288900904bdf4a48d
--tenant_id c6f05a03b4aa482c91b61a2230356618
Création des services et leurs points
d'accès
Le service Keystone
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ service-create --name=keystone --type=identity
--description='Keystone Identity Service'
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| description | Keystone Identity Service |
| id | 41905e02540d48228166c6d06ddcd9f0 |
| name | keystone |
| type | identity |
+-------------+----------------------------------+
Le point d'accès Keystone
keystone --token ADMPASSWD --endpoint
http://192.168.1.250:35357/v2.0/ endpoint-create --region RegionOne
--service_id=41905e02540d48228166c6d06ddcd9f0
--publicurl=http://192.168.1.250:5000/v2.0
--internalurl=http://192.168.1.250:5000/v2.0
--adminurl=http://192.168.1.250:35357/v2.0
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| adminurl | http://192.168.2.250:35357/v2.0 |
| id | f1c517d5754a493fa67fc21b3f4264c4 |
| internalurl | http://192.168.2.250:5000/v2.0 |
| publicurl | http://192.168.2.250:5000/v2.0 |
| region | RegionOne |
| service_id | 41905e02540d48228166c6d06ddcd9f0 |
+-------------+----------------------------------+
Les services et points d'accès des autres services
seront ajoutés après l'installation du composant bien qu'il soit
possible de les définir dès maintenant.
Utilisation
Il y a plusieurs façons possibles de s'identifier en
lançant une commande keystone.
· La méthode d'identification utilisée
précédemment avec le mot de passe d'administration
(variable admin_token définie dans le
fichier keystone.conf) avec les
arguments --endpoint et --token
keystone --endpoint http://localhost:35357/v2.0 --token
ADMPASSWD user-list
· La méthode user/password avec les
arguments --username, --tenant_name, --password, après
définition des utilisateurs, rôles et projets, et
l'argument --auth_url.
keystone --username admin --password ADMPASSWD --tenant_name
admin --auth_url http://localhost:5000/v2.0 user-list
Pour les deux méthodes, il est possible d'utiliser des
variables d'environnement pour éviter de ressaisir tous les arguments
à chaque commande.
1ère méthode:
export SERVICE_ENDPOINT=http://localhost:5000/v2.0/
export SERVICE_TOKEN=ADMPASSWD
keystone user-list
2ème méthode:
export OS_TENANT_NAME=admin
export OS_USERNAME=admin
export OS_PASSWORD=ADMPASSWD
export OS_AUTH_URL="http://localhost:5000/v2.0/"
keystone user-list
Pour éviter de refaire un export des variables à
chaque ouverture de terminal, vous pouvez les exporter automatiquement. Il
suffit de
créer un
fichier .novarc dans votre Dossier
Personnel contenant les lignes suivantes
export OS_TENANT_NAME=admin
export OS_USERNAME=admin
export OS_PASSWORD=ADMPASSWD
export OS_AUTH_URL="http://192.168.1.250:5000/v2.0/"
Ajoutez ensuite la ligne suivante a la fin de votre
fichier .bashrc
source ~/.novarc
Les variables seront exportées comme variables
d'environnement et vous pourrez utiliser toutes les commandes sous la forme
simple sans ressaisir les informations d'authentification.
keystone user-list
+----------------------------------+---------+--------------------------+--------+
| id | enabled | email
| name |
+----------------------------------+---------+--------------------------+--------+
| 13247a59ad844458ad36c0bd06451376 | True | xavier@example.com
| xavier |
| 5c54624fef2242e185af10b7a2a2768f | True | nova@example.com
| nova |
| 876ef0a6c0c048039f847e61da7260b4 | True | glance@example.com
| glance |
| c97c87b3ed894401975dd6d757b40330 | True | admin@example.com
| admin |
+----------------------------------+---------+--------------------------+--------+
Les commandes keystone role-list et keystone
tenant-list affichent respectivement la liste des rôles et
tenants.
Il est bien sûr possible d'envoyer des commandes
à partir de n'importe quel autre ordinateur où le paquet
python-keystoneclient est
installé.
Pour voir la liste des commandes disponibles et les
détails utilisez :
keystone help [NOM DE LA COMMANDE]
Glance
La prochaine étape est l'installation du service
d'images Glance. C'est le service chargé de distribuer les images de
disque dur système utilisées par les machines virtuelles.
Préparation de la base de données
Mysql
La commande suivante crée un utilisateur et sa base de
données nommés "glance". Changez SQLPASSWD par un mot de passe de
votre choix.
mysql -u root -p <<EOF
CREATE DATABASE glance;
GRANT ALL PRIVILEGES ON glance.* TO 'glance'@'%' IDENTIFIED BY
'SQLPASSWD';
FLUSH PRIVILEGES;
EOF
Installation
Installez
les paquets
glance,
glance-api,glance-client,glance-common,glance-registry,python-glance
Configuration
Il faut aussi créer les services et points
d'accès correspondants pour Keystone
keystone service-create --name=glance --type=image
--description='Glance Image Service'
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| description | Glance Image Service |
| id | 39bbd3107c4c4153a408a3b6a34ef931 |
| name | glance |
| type | image |
+-------------+----------------------------------+
keystone endpoint-create --region RegionOne
--service_id=39bbd3107c4c4153a408a3b6a34ef931
--publicurl=http://192.168.1.250:9292/v1
--internalurl=http://192.168.1.250:9292/v1
--adminurl=http://192.168.1.250:9292/v1
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| adminurl | http://192.168.1.250:9292/v1 |
| id | 8fa4c9092dbb4ce989fdcbaceddec45d |
| internalurl | http://192.168.1.250:9292/v1 |
| publicurl | http://192.168.1.250:9292/v1 |
| region | RegionOne |
| service_id | 39bbd3107c4c4153a408a3b6a34ef931 |
+-------------+----------------------------------+
Dans les fichiers ci-dessous, SQLPASSWD est le mot de passe
MySQL
Glance, ADMPASSWD le mot de
passe du
compte de service Glance
Ouvrez
avec les droits d'administration le
fichier /etc/glance/glance-api-paste.ini, allez à
la fin pour modifier ces lignes avec les valeurs correspondant à votre
installation:
admin_tenant_name = service
admin_user = glance
admin_password = ADMPASSWD
La section [pipeline:glance-api] doit contenir
[pipeline:glance-api]
pipeline = versionnegotiation authtoken auth-context
apiv1app
Ouvrez
avec les droits d'administration le
fichier /etc/glance/glance-api.conf pour y ajouter
les lignes suivantes:
[paste_deploy]
flavor = keystone
Ouvrez
avec les droits d'administration le
fichier /etc/glance/glance-registry.conf et modifiez
la ligne suivante:
sql_connection =
mysql://glance:SQLPASSWD@192.168.1.250:3306/glance
et ajoutez à la fin
[paste_deploy]
flavor = keystone
Ouvrez
avec les droits d'administration le
fichier /etc/glance/glance-scrubber.conf pour
ajouter les lignes suivantes:
sql_connection =
mysql://glance:SQLPASSWD@192.168.1.250:3306/glance
sql_idle_timeout = 3600
Ouvrez
avec les droits d'administration le
fichier /etc/glance/glance-registry-paste.ini et
modifiez les lignes suivantes:
admin_tenant_name = service
admin_user = glance
admin_password = ADMPASSWD
et la section
[pipeline:glance-registry]
pipeline = authtoken auth-context context registryapp
Synchronisez maintenant la base de données MySQL
sudo glance-manage version_control 0
sudo glance-manage db_sync
Redémarrez les services pour la prise en compte des
modifications
sudo service glance-api restart && sudo service
glance-registry restart
Utilisation
Vérifiez maintenant si tout fonctionne correctement.
Téléchargez une première image pour tester:
wget
http://uec-images.ubuntu.com/releases/precise/release/ubuntu-12.04-server-cloudimg-amd64-disk1.img
Ajoutez maintenant l'image téléchargée
aux images Glance
glance add name="Ubuntu 12.04 cloudimg amd64" is_public=true
container_format=ovf disk_format=qcow2 <
ubuntu-12.04-server-cloudimg-amd64-disk1.img
Uploading image 'Ubuntu 12.04 cloudimg amd64'
=====================================================================================================================================================================================================================================[100%]
136.648660M/s, ETA 0h 0m 0s
Added new image with ID: d1b7defa-0c35-4e8c-aef5-0d58c8d80a52
La commande glance index donne une liste des
images:
glance index
ID Name
Disk Format Container Format Size
------------------------------------
------------------------------ -------------------- --------------------
--------------
d1b7defa-0c35-4e8c-aef5-0d58c8d80a52 Ubuntu 12.04 cloudimg amd64
qcow2 ovf 230490112
La commande glance details affiche des informations
détaillées sur toutes les images.
glance details
================================================================================
URI:
http://192.168.1.250:9292/v1/images/d1b7defa-0c35-4e8c-aef5-0d58c8d80a52
Id: d1b7defa-0c35-4e8c-aef5-0d58c8d80a52
Public: Yes
Protected: No
Name: Ubuntu 12.04 cloudimg amd64
Status: active
Size: 230490112
Disk format: qcow2
Container format: ovf
Minimum Ram Required (MB): 0
Minimum Disk Required (GB): 0
Owner: 0f71e86d30e247d3b1216fe5f2f3aa50
================================================================================
La syntaxe de la commande glance
add est la suivante :
glance add name="<Image name>" is_public=true
container_format=<container_format> disk_format=<disk_format> <
<filename>
où:
· <Image name> : Nom que l'on veut donner a l'image
· is_public=true : L'image est visible (true) ou non (false)
dans tous les projets
· <container_format> : Container Type de container
bare pas de container, ovf OVF Container, aki ari ami Amazon kernel ramdisk ou
machine
· <disk_format> : Format de l'image raw, qcow2, vmdk,
iso etc...
· <filename> : Le nom de l'image a uploader
Pour voir la liste des commandes disponibles et les
détails utilisez :
glance help [NOM DE LA COMMANDE]
Nova
Passez maintenant à l'installation de Nova, la gestion
des instances des machines virtuelles, de leur espace disque et du
réseau.
Préparation de la base de données
Mysql
La commande suivante crée un utilisateur et sa base de
données nommés "nova". Changez SQLPASSWD par un mot de passe de
votre choix
mysql -u root -p <<EOF
CREATE DATABASE nova;
GRANT ALL PRIVILEGES ON nova.* TO 'nova'@'%' IDENTIFIED BY
'SQLPASSWD';
EOF
Installation
Installez
les paquets
nova-api
nova-cert nova-common nova-compute nova-compute-kvm nova-doc nova-network
nova-objectstore nova-scheduler novnc nova-consoleauth nova-volume python-nova
python-novaclient.
Configuration
Création des services et points d'accès pour
Keystone, au nombre de 2: les services de type
compute (auquel on donne
le nom de "nova") et de type
volume (auquel on donne le nom
de "volume").
Service compute
keystone service-create --name=nova --type=compute
--description='OpenStack Compute Service'
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| description | OpenStack Compute Service |
| id | 4ba6c7149dd1421f8c429afc0c8dbdfe |
| name | nova |
| type | compute |
+-------------+----------------------------------+
keystone endpoint-create --region RegionOne
--service_id=4ba6c7149dd1421f8c429afc0c8dbdfe
--publicurl='http://192.168.1.250:8774/v2/%(tenant_id)s'
--internalurl='http://192.168.1.250:8774/v2/%(tenant_id)s'
--adminurl='http://192.168.1.250:8774/v2/%(tenant_id)s'
+-------------+--------------------------------------------+
| Property | Value |
+-------------+--------------------------------------------+
| adminurl | http://192.168.1.250:8774/v2/%(tenant_id)s |
| id | f783461a1d0f4d9fb8e6dabc0fd0a177 |
| internalurl | http://192.168.1.250:8774/v2/%(tenant_id)s |
| publicurl | http://192.168.1.250:8774/v2/%(tenant_id)s |
| region | RegionOne |
| service_id | 4ba6c7149dd1421f8c429afc0c8dbdfe |
+-------------+--------------------------------------------+
Service volume
keystone service-create --name=volume --type=volume
--description='OpenStack Volume Service'
+-------------+----------------------------------+
| Property | Value |
+-------------+----------------------------------+
| description | OpenStack Volume Service |
| id | de65a68c5ae34737bc6678f6c7bc884a |
| name | volume |
| type | volume |
+-------------+----------------------------------+
keystone endpoint-create --region RegionOne
--service_id=de65a68c5ae34737bc6678f6c7bc884a
--publicurl='http://192.168.1.250:8776/v1/%(tenant_id)s'
--internalurl='http://192.168.1.250:8776/v1/%(tenant_id)s'
--adminurl='http://192.168.1.250:8776/v1/%(tenant_id)s'
+-------------+--------------------------------------------+
| Property | Value |
+-------------+--------------------------------------------+
| adminurl | http://192.168.1.250:8776/v1/%(tenant_id)s |
| id | 36834fdc7ce3410a8442dffd90c3d3e2 |
| internalurl | http://192.168.1.250:8776/v1/%(tenant_id)s |
| publicurl | http://192.168.1.250:8776/v1/%(tenant_id)s |
| region | RegionOne |
| service_id | de65a68c5ae34737bc6678f6c7bc884a |
+-------------+--------------------------------------------+
Dans les fichiers ci-dessous, SQLPASSWD est le mot de passe
MySQL
Nova, ADMPASSWD le mot de
passe du
compte de service Nova
Ouvrez
avec les droits d'administration le
fichier /etc/nova/api-paste.ini et modifiez les
lignes:
admin_tenant_name = service
admin_user = nova
admin_password = ADMPASSWD
Ouvrez
avec les droits d'administration le
fichier /etc/nova/nova.conf et remplacer tout avec
les lignes ci dessous. La configuration obtenue utilisera le mode DHCP.
La ligne "nova.scheduler.simple.SimpleScheduler" définit une utilisation
avec un seul serveur. Pour un mode VLAN, pour utiliser plusieurs serveurs ou
d'autres options, reportez-vous à la
documentation
OpenStack (en).
# LOGS/STATE
--verbose
--logdir=/var/log/nova
--state_path=/var/lib/nova
--lock_path=/var/lock/nova
--allow_admin_api=true
--use_deprecated_auth=false
--cc_host=192.168.1.250
--nova_url=http://192.168.1.250:8774/v1.1/
--routing_source_ip=192.168.1.250
--s3_host=192.168.1.250
--ec2_host=192.168.1.250
--ec2_url=http://192.168.1.250:8773/services/Cloud
--keystone_ec2_url=http://192.168.1.250:5000/v2.0/ec2tokens
--scheduler_driver=nova.scheduler.simple.SimpleScheduler
#root_helper est deprecie,
rootwrap_config=/etc/nova/rootwrap.conf
--root_helper=sudo nova-rootwrap
# AUTHENTICATION
--auth_strategy=keystone
# VOLUMES
--iscsi_helper=tgtadm
--iscsi_ip_prefix=172.16.0
# DATABASE
--sql_connection=mysql://nova:SQLPASSWD@192.168.1.250/nova
# COMPUTE
--libvirt_type=kvm
--connection_type=libvirt
--libvirt_use_virtio_for_bridges=true
--api_paste_config=/etc/nova/api-paste.ini
--allow_resize_to_same_host=True
--start_guests_on_host_boot=true
--resume_guests_state_on_host_boot=true
# RABBITMQ
--rabbit_host=192.168.1.250
# GLANCE
--image_service=nova.image.glance.GlanceImageService
--glance_api_servers=192.168.1.250:9292
# NETWORK
--network_manager=nova.network.manager.FlatDHCPManager
--dhcpbridge_flagfile=/etc/nova/nova.conf
--dhcpbridge=/usr/bin/nova-dhcpbridge
--fixed_range=172.16.0.0/24
--flat_network_dhcp_start=172.16.0.2
--flat_network_bridge=br1
--flat_interface=eth1
--network_size=256
--flat_injected=False
--my_ip=192.168.1.250
--floating_range=192.168.1.0/24
--force_dhcp_release
--public_interface=br0
# NOVNC CONSOLE
--vnc_enabled=true
--novncproxy_base_url=http://192.168.1.250:6080/vnc_auto.html
--vncserver_proxyclient_address=127.0.0.1
--vncserver_listen=127.0.0.1
Toutes les
entrées --flat... correspondent au réseau
privé(172.16.0.0/24, début 172.16.0.2), destiné aux
communications entre les VMs (pour Virtual Machine ou machines virtuelles), les
autres serveurs Nova ou de stockage s'il y a...
--floating_range est le réseau public
(LAN ou Internet) sur lequel est branché l'interface br0, pour
attribuer une adresse aux VMs sur le réseau public. L'adresse
192.168.1.250 est celle de l'interface br0, ne remplacez pas par 127.0.0.1,
ça ne fonctionnera pas.
Modifiez les
droits sur le
répertoire /etc/nova
sudo chown -R nova:nova /etc/nova/
Redémarrez tous les services nova
for a in libvirt-bin nova-network nova-compute nova-api
nova-objectstore nova-scheduler nova-volume nova-cert nova-consoleauth novnc;
do sudo service "$a" stop; done
for a in libvirt-bin nova-network nova-compute nova-api
nova-objectstore nova-scheduler nova-volume nova-cert nova-consoleauth novnc;
do sudo service "$a" start; done
Synchronisez la base de données
sudo nova-manage db sync
Redémarrez de nouveau tous les services
for a in libvirt-bin nova-network nova-compute nova-api
nova-objectstore nova-scheduler nova-volume nova-cert nova-consoleauth novnc;
do sudo service "$a" stop; done
for a in libvirt-bin nova-network nova-compute nova-api
nova-objectstore nova-scheduler nova-volume nova-cert nova-consoleauth novnc;
do sudo service "$a" start; done
Utilisation
Vous pouvez maintenant vérifier que tous les services
fonctionnent, le résultat dans la colonne STATE doit
être
· un smiley, représenté par :-), pour "OK".
· un XXX : quelque chose n'as pas fonctionné,
consultez les logs
dans /var/log/nova/nova-le_nom_du_service_KO.
sudo nova-manage service list
2012-05-16 00:20:09 DEBUG nova.utils
[req-527f4f50-f02e-41da-bc96-43d3d9070807 None None] backend <module
'nova.db.sqlalchemy.api' from
'/usr/lib/python2.7/dist-packages/nova/db/sqlalchemy/api.pyc'> from
(pid=9869) __get_backend /usr/lib/python2.7/dist-packages/nova/utils.py:658
Binary Host Zone
Status State Updated_At
nova-scheduler myhost nova
enabled :-) 2012-05-15 22:20:04
nova-volume myhost nova
enabled :-) 2012-05-15 22:20:03
nova-compute myhost nova
enabled :-) 2012-05-15 22:20:05
nova-network myhost nova
enabled :-) 2012-05-15 22:20:03
nova-consoleauth myhost nova
enabled :-) 2012-05-15 22:20:03
nova-cert myhost nova
enabled :-) 2012-05-15 22:20:04
L'affichage du résultat d'une commande est beaucoup plus
rapide que son exécution réelle. Si vous n'obtenez pas de message
d'erreur, patientez quelques instants et vérifiez avec une commande
d'affichage que l'action a bien été prise en compte. Relancer
une commande ou demander son annulation alors qu'elle est en cours
d'exécution peut rendre le composant Nova instable et empêcher la
suppression de l'action demandée ou laisser des entrées
indésirables dans la base de données. Exemples: l'attribution
d'une adresse IP publique ou la création d'un disque
virtuel. N'hésitez pas à... patienter
Images disques
Listez les images disque fournies par le service Glance
nova image-list
+--------------------------------------+-----------------------------+--------+--------+
| ID | Name
| Status | Server |
+--------------------------------------+-----------------------------+--------+--------+
| d1b7defa-0c35-4e8c-aef5-0d58c8d80a52 | Ubuntu 12.04 cloudimg
amd64 | ACTIVE | |
+--------------------------------------+-----------------------------+--------+--------+
Réseaux
Profitez-en pour créer les réseaux privés
et publics. Les adresses seront enregistrées dans la base MySQL. Le
réseau public
sudo nova-manage floating create --ip_range=192.168.1.0/24
Le réseau privé, destiné aux
communications entre les VMs, les autres serveurs Nova ou de stockage s'il y
a...
sudo nova-manage network create private
--fixed_range_v4=172.16.0.0/24 --num_networks=1 --bridge=br1
--bridge_interface=eth1 --network_size=256
Parefeu
Par défaut, les règles de parefeu bloquent les
paquets entrants sur l'interface publique à destination des VMs. Il est
possible de créer des ensembles de règles. L'ensemble des
règles utilisées devra être spécifié au
lancement de chaque instance. Ci-dessous un exemple de création de
règles sur l'ensemble "default" créé automatiquement
à l'installation, si vous voulez autoriser le ping et
SSH pour toutes les VMs
sur l'interface publique ( icmp -1 correspond a tout ).
nova secgroup-add-rule default icmp -1 -1 0.0.0.0/0
+-------------+-----------+---------+-----------+--------------+
| IP Protocol | From Port | To Port | IP Range | Source Group
|
+-------------+-----------+---------+-----------+--------------+
| icmp | -1 | -1 | 0.0.0.0/0 |
|
+-------------+-----------+---------+-----------+--------------+
nova secgroup-add-rule default tcp 22 22 0.0.0.0/0
+-------------+-----------+---------+-----------+--------------+
| IP Protocol | From Port | To Port | IP Range | Source Group
|
+-------------+-----------+---------+-----------+--------------+
| tcp | 22 | 22 | 0.0.0.0/0 |
|
+-------------+-----------+---------+-----------+--------------+
Listez les règles de ports autorisés sur le
groupe de règles "default"
nova secgroup-list-rules default
+-------------+-----------+---------+-----------+--------------+
| IP Protocol | From Port | To Port | IP Range | Source Group
|
+-------------+-----------+---------+-----------+--------------+
| icmp | -1 | -1 | 0.0.0.0/0 |
|
| tcp | 22 | 22 | 0.0.0.0/0 |
|
+-------------+-----------+---------+-----------+--------------+
Première machine virtuelle
Maintenant que tout fonctionne, vous allez pouvoir
créez votre première VM. Assurez-vous d'avoir
créé une clé
SSH:
ssh-keygen -t rsa
Ajoutez-la au serveur
nova keypair-add --pub_key ~/.ssh/id_rsa.pub key1
Il faut définir les spécifications de la future
VM, pour voir les possibilités, utilisez la commande ci-dessous, la
création de vos propres définitions étant bien sûr
possible:
nova flavor-list
+----+-----------+-----------+------+-----------+------+-------+-------------+
| ID | Name | Memory_MB | Disk | Ephemeral | Swap | VCPUs |
RXTX_Factor |
+----+-----------+-----------+------+-----------+------+-------+-------------+
| 1 | m1.tiny | 512 | 0 | 0 | | 1 |
1.0 |
| 2 | m1.small | 2048 | 10 | 20 | | 1 |
1.0 |
| 3 | m1.medium | 4096 | 10 | 40 | | 2 |
1.0 |
| 4 | m1.large | 8192 | 10 | 80 | | 4 |
1.0 |
| 5 | m1.xlarge | 16384 | 10 | 160 | | 8 |
1.0 |
+----+-----------+-----------+------+-----------+------+-------+-------------+
Pour la suite, il sera utilisé l'ID 1 correspondant
à une machine disposant de 512 Mb de RAM, 1 CPU virtuel et aucun disque
supplémentaire.
Lancez votre première VM avec la commande nova
boot, le paramètre --flavor indique les
spécifications choisies, --image l'ID de l'image
fournie par glance, vient ensuite le nom et la clé ssh utilisée.
Indiquez aussi l'ensemble de règles de
parefeu, sinon c'est
l'ensemble "default" qui est appliqué.
nova boot --flavor 1 --image d1b7defa-0c35-4e8c-aef5-0d58c8d80a52
myfirstvm --key_name key1 &
[1] 5472
+-------------------------------------+--------------------------------------+
| Property | Value
|
+-------------------------------------+--------------------------------------+
| OS-DCF:diskConfig | MANUAL
|
| OS-EXT-SRV-ATTR:host | myhost
|
| OS-EXT-SRV-ATTR:hypervisor_hostname | None
|
| OS-EXT-SRV-ATTR:instance_name | instance-00000003
|
| OS-EXT-STS:power_state | 0
|
| OS-EXT-STS:task_state | scheduling
|
| OS-EXT-STS:vm_state | building
|
| accessIPv4 |
|
| accessIPv6 |
|
| adminPass | 4BMRzdXgtLvF
|
| config_drive |
|
| created | 2012-07-09T17:09:18Z
|
| flavor | m1.tiny
|
| hostId |
|
| id |
9360ae16-6b3a-4eb6-9b15-6b05d3f83989 |
| image | Ubuntu 12.04 cloudimg
amd64 |
| key_name | key1
|
| metadata | {}
|
| name | myfirstvm
|
| progress | 0
|
| status | BUILD
|
| tenant_id |
0f71e86d30e247d3b1216fe5f2f3aa50 |
| updated | 2012-07-09T17:09:19Z
|
| user_id |
c97c87b3ed894401975dd6d757b40330 |
+-------------------------------------+--------------------------------------+
[1]+ Fini nova boot --flavor 1 --image
d1b7defa-0c35-4e8c-aef5-0d58c8d80a52 myfirstvm --key_name key1
Un récapitulatif des propriétés de la
machine s'affiche. Pour le réafficher, utilisez la commande
nova show myfirstvm
Pour lister les VM existantes
nova list
+--------------------------------------+-----------+--------+--------------------+
| ID | Name | Status |
Networks |
+--------------------------------------+-----------+--------+--------------------+
| 9360ae16-6b3a-4eb6-9b15-6b05d3f83989 | myfirstvm | ACTIVE |
private=172.16.0.2 |
+--------------------------------------+-----------+--------+--------------------+
Connectez-vous sur la VM
ssh ubuntu@172.16.0.2
Welcome to Ubuntu 12.04 LTS (GNU/Linux 3.2.0-25-virtual
x86_64)
* Documentation: https://help.ubuntu.com/
System information as of Mon Jul 9 17:10:53 UTC 2012
.
.
.
To run a command as administrator (user "root"), use "sudo
<command>".
See "man sudo_root" for details.
ubuntu@myfirstvm:~$ exit
logout
Connection to 172.16.0.2 closed.
Vous pouvez créez un disque dur
supplémentaire
nova volume-create --display_name "volume1" 10
Attachez-le à la VM
nova volume-attach myfirstvm 1 /dev/vdb
Vérifiez le rattachement
nova volume-list
+----+--------+--------------+------+-------------+--------------------------------------+
| ID | Status | Display Name | Size | Volume Type |
Attached to |
+----+--------+--------------+------+-------------+--------------------------------------+
| 1 | in-use | volume1 | 10 | None |
9360ae16-6b3a-4eb6-9b15-6b05d3f83989 |
+----+--------+--------------+------+-------------+--------------------------------------+
Vous pouvez maintenant vous reconnecter à la VM pour
partitionner ce disque et l'utiliser.
Connectez maintenant cette instance virtuelle à
votre LAN. Il faut tout d'abord allouer une adresse IP
nova floating-ip-create
+-------------+-------------+----------+------+
| Ip | Instance Id | Fixed Ip | Pool |
+-------------+-------------+----------+------+
| 192.168.1.1 | None | None | nova |
+-------------+-------------+----------+------+
Puis attachez cette adresse à la VM
nova add-floating-ip myfirstvm 192.168.1.1
Patientez quelques secondes et vérifiez la
présence sur votre LAN d'une machine à cette adresse
ping -c 2 192.168.1.1
PING 192.168.1.1 (192.168.1.1) 56(84) bytes of data.
64 bytes from 192.168.1.1: icmp_req=1 ttl=64 time=0.589 ms
64 bytes from 192.168.1.1: icmp_req=2 ttl=64 time=0.452 ms
--- 192.168.1.1 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time
999ms
rtt min/avg/max/mdev = 0.452/0.520/0.589/0.072 ms
La commande nova list vous confirme l'attribution
nova list
+--------------------------------------+-----------+--------+---------------------------------+
| ID | Name | Status |
Networks |
+--------------------------------------+-----------+--------+---------------------------------+
| 9360ae16-6b3a-4eb6-9b15-6b05d3f83989 | myfirstvm | ACTIVE |
private=172.16.0.2, 192.168.1.1 |
+--------------------------------------+-----------+--------+---------------------------------+
Il est bien sûr possible d'envoyer des commandes
à partir de n'importe quel autre ordinateur où les paquets
python-novaclient,python-nova-adminclientsont
installés.
Pour voir la liste des commandes disponibles et les
détails utilisez :
nova help [NOM DE LA COMMANDE]
Dashboard Horizon
L'interface graphique, le Dashboard Horizon, a
été développée pour simplifier l'administration du
serveur et des projets. L'accès se fait à partir d'un
navigateurweb pointant
à l'adresse du serveur. Les différents services doivent
être installés et configurés avant de pouvoir l'utiliser.
Une grande partie des commandes est alors à portée d'un clic de
souris.
Installation
Installez
les paquets
apache2,libapache2-mod-wsgi,openstack-dashboard
Redémarrez le serveur web
Apache pour vérifier
que tout est OK
sudo service apache2 restart
Utilisation
Ouvrez votre
navigateur favori
à l'adresse de votre interface publique ou 127.0.0.1
Comme pour les commandes shell, l'affichage du résultat
d'une commande ne garantit pas qu'elle soit entièrement
exécutée. Si vous n'obtenez pas de message d'erreur, la mise
à jour de la page peut demander quelques secondes
supplémentaires. Relancer une commande ou demander son annulation
alors qu'elle est en cours d'exécution peut rendre le composant Nova
instable et empêcher la suppression de l'action demandée ou
laisser des entrées indésirables dans la base de données.
Exemple: lors de la suppression d'un disque virtuel, les données sont
supprimées avant que l'espace ne soit
libéré. N'hésitez pas à... patienter
L'url par défaut est
http://IP/horizon
Les identifiants de connexion de l'administrateur sont les
mêmes que ceux du fichier .novarc. Si vous avez
suivi ce document sans rien changer, il s'agit donc pour le compte
d'administration de: Username :
admin Password:
ADMPASSWD. Les
comptes qui ont pour rôle "admin" ont accès à l'interface
d'administration sur le Dashboard, ainsi qu'à leur(s) projet(s). Les
rôles "Member" n'ont accès qu'à leur(s) projet(s).
Accès Admin
Dans l'ordre les différents menus :
· Overview : Récapitulatif de l'usage
des serveurs par projet, utilisation actuelle en nombre de CPU virtuels, RAM et
Disques puis compteur en CPU et espace disque(GB) par heures.
· Instances : Liste des instances de machines
virtuelles actuelles plus quelques infos globales comme le projet auquel elles
appartiennent, le serveur hôte, l'adresse IP, la taille, le statut et les
actions en cours.
· Services : Liste des services activés
et le serveur hôte.
· Flavors : La liste des types d'instances
disponibles, leurs spécifications en nombre de CPUs, mémoire,
espace disque. La création de nouvelles définitions d'instance
est possible.
· Images : Les images disques stockées
par le service Glance.
· Projects : les projets existants et leur
statut. Il est possible de créer de nouveaux projets.
· Users : La liste des utilisateurs
enregistrés, avec la possibilité d'ajouter ou d'éditer les
détails mais pas d'ajouter l'utilisateur à plusieurs projets.
· Quotas : Les quotas définis sur les
ressources des serveurs, pas de modification possible.
Accès projets
Un bouton permet de basculer entre les différents
projets dont l'utilisateur est membre, si il y a. Puis viennent les menus :
· Overview : Récapitulatif, comme dans
la partie Admin, mais ne concernant que le projet sélectionné.
· Instances & Volumes : La liste des
instances existantes et les possibilités de les éditer, la
création ou modification des volumes disques virtuels.
· Images & Snapshots : Liste des images
autorisées pour le projet, sert a lancer de nouvelles instances.
Regroupe aussi les instantanés disponibles, instances et volumes
disques.
· Acces & Security : Les adresses IP
disponibles pour connecter les instances au réseau public avec
possibilité de création, les groupes de règles de pare-feu
et leur interface d'édition, et enfin la liste des clés SSH avec
l'import ou la création de certificat.
Créez vos propres images
L'intérêt d'OpenStack étant de
déployer rapidement des instances de machines virtuelles, ça ne
servirait à rien de devoir passer ensuite des heures à les
configurer. La création de vos propres images vous permettra de gagner
un temps précieux. Plusieurs grandes distributions ont
été testées avec succès, dont Ubuntu et Debian,
RedHat et Centos mais aussi Mandriva. D'autres systèmes peuvent aussi
servir comme FreeBSD ou encore Windows. Pour un système Linux, les
pré-requis sont : un système à jour, Curl et un serveur
SSH. Pour FreeBSD ou Windows, prévoyez l'installation du
pilote Virtio.(driver Windows signé disponible
ici).
Installez et configurez une VM avec
KVM, installez les logiciels et
services voulus et les comptes utilisateurs. Gardez à l'esprit que tout
ce que vous faites sur cette image se retrouvera sur chaque instance. Et
à l'inverse, tout ce que vous n'aurez pas fait sera aussi à
refaire à chaque nouvelle VM.
Pour simplifier l'administration des comptes sur les
instances, l'utilisation d'un annuaire LDAP facilite grandement le
travail. Il suffira ensuite de faire les changements sur l'annuaire pour ne pas
être obligé de remettre ses images à jour. Pour finir,
pour les images Linux,
ouvrez
avec les droits d'administration le
fichier /etc/rc.local et ajoutez les lignes
suivantes avant la ligne "exit 0" (ou avant "/var/lock/subsys/local" pour
Centos). Ceci permettra à l'instance de récupérer les
clés SSH au lancement.
echo >> /root/.ssh/authorized_keys
curl -m 10 -s
http://169.254.169.254/latest/meta-data/public-keys/0/openssh-key | grep
'ssh-rsa' >> /root/.ssh/authorized_keys
echo "AUTHORIZED_KEYS:"
echo "************************"
cat /root/.ssh/authorized_keys
echo "************************"
Une dernière précaution à prendre pour
éviter les conflits de nommage des interfaces réseau: effacer la
règle
udev y faisant
référence:
sudo rm -rf /etc/udev/rules.d/70-persistent-net.rules
Votre image disque est maintenant prête à
être exportée sur le serveur Glance.
Désinstallation
Pour supprimer cette application,
supprimer
les paquets. Selon la méthode choisie, la configuration globale de
l'application est conservée ou supprimée. Les journaux du
système, et les fichiers de préférence des utilisateurs
dans leurs dossiers personnels sont toujours conservés. Supprimez
ensuite les bases de données keystone, glance et nova. [43]
3.5. Mise place d'un réseau physique
(réel) de SDN: Cas d'entreprise.
Exemple d'architecture possible
Exemple de regroupement possible des
équipements
Exemple de répartition des modules en fonction des
débits souhaités
Estimation des couts de mis en place.
Liste des éventuels équipements :
· 2 Switchs de 1Go.
· 1 Switch Ethernet de 46 à 50 GbE.
· 1 Firewall.
· 1 Serveur de calcul.
· 1 Serveur de stockage.
· 2 Contrôleurs.
Désignations
|
Equipements
|
Prix unitaire
|
Quantité
|
Prix total
|
Switchs de 1Go
|
Cisco SF 200-24FP
|
163 335
|
2
|
326 670
|
Switch Ethernet de 46 à 50 GbE
|
Cisco SG350XG-24T
|
2 123 990
|
1
|
2 123 990
|
Firewall
|
ZyXEL USG 60W
|
373 900
|
1
|
373 900
|
Serveur de calcul
|
Lenovo ThinkServer TS140 (70A5001XFR)
|
543 790
|
1
|
543 790
|
Serveur de stockage
|
Lenovo ThinkServer RS140 (70F9001JEA)
|
701 875
|
1
|
701 875
|
Controleur SDN
|
HP VAN SDN Ctrl 50-node E-LTU
|
2 577 260
|
2
|
5154520
|
Total
|
9 224 745
|
Tableau 5 : Estimation
financière (en FCFA) de la mise en place d'une solution SDN
3.6. Les
difficultés rencontrées d'installations d'OpenStack
(Expérience utilisateur)
Les difficultés rencontrées lors de la mise en
place de notre système sont multiples. Comme notifier au niveau des
inconvénients d'OpenStack, des versions nouvelles sont apportés
assez rapidement. Ainsi d'une version à une autre les problèmes
peuvent changer ne permettant pas d'avoir une solution efficace sur toutes les
versions.
De notre coté le premier problème
rencontré fut celui du système d'exploitation. En effet, nous
avons travailler avec la version Desktop de Ubuntu 14.04 . A l'installation,
on pouvait noter l'absence de certains paquets et librairies pas indispensable
pour le fonctionnement du système d'exploitation lui-même mais
obligatoire pour l'installation d'OpenStack. Pour ce faire une lecture des
forums, s'impose. Cela nous a permis de savoir quelle mise à jour
effectuer pour obtenir une version conforme à l'installation
d'OpenStack. Notons qu'une mise à jour générale du
système n'est pas une solution en soi vu que d'autres librairies
additives peuvent être en conflits au moment de l'installation. Ainsi il
faut avoir le juste milieu.
Le véritable souci fut l'installation d'OpenStack dans
un premier temps, ensuite l'installation de Neutron dans OpenStack. Pour
OpenStack, c'est le choix de la source des dépôts. L'absolue
n'ayant pas fonctionné, nous avons procédé par
tâtonnement afin d'avoir un dépôt pouvant fonctionner chez
nous. Pour ce qui est de l'installation de Neutron, la tâche fut plus
compliquée à cause du fait que même les versions stables
intégrant directement Neutron, ce dernier n'est pas activé. Une
solution absolue et efficace n'étant pas disponible, la
communauté OpenStack permet de solutionner une partie de ce
problème.
Conclusion
Au souci de combler nos attentes désormais bien
supérieures en terme de performances, une mutation s'opère sur le
réseau informatique. Partant de la conception du réseau aux
équipements, tout est repensé. Ce qui jeta les bases du SDN.
Le SDN permet une accélération incroyable de la
synchronisation entre les besoins business d'une entreprise et l'optimisation
de l'exploitation de ses ressources IT, qu'elles soient internes ou externes.
Ce découplage du logiciel et du matériel va permettre aux
entreprises de modeler leur SI à volonté, répondant
automatiquement et en temps réel aux demandes métiers. Le temps
d'exécution d'une fonction métier tel que perçu par un
utilisateur pourra être garanti même à travers le
réseau grâce à la qualité de service
apportée. Les notions classiques de SLA (Service Level Agreement) sont
largement challengées et c'est naturel. Toutes les applications, tous
les flux n'ont pas la même criticité. Lorsque le réseau ne
sera plus synonyme de rigidité et de délai, et qu'on ne parlera
plus de SDN, mais juste de Cloud, alors quand la transformation en Cloud sera
terminée, le SDN aura réussi.
Références.
[1] Software-Defined Networking: A
Comprehensive. Survey Diego Kreutz, Member, IEEE, Fernando M. V.
Ramos, Member, IEEE, Paulo Verissimo, Fellow, IEEE,Christian Esteve Rothenberg,
Member, IEEE, Siamak Azodolmolky, Senior Member, IEEE, and Steve Uhlig, Member,
IEEE. 1,
[2]
https://fr.wikipedia.org/wiki/Amazon.com
, consulté le 24/06/2015
[3]
https://fr.wikipedia.org/wiki/PRISM_(programme_de_surveillance),
consulté le 24/06/2015
[4]
https://fr.wikipedia.org/wiki/National_Security_Agency,
consulté le 24/06/2015
[5]
https://en.wikipedia.org/wiki/Data-centric_programming_language
, consulté le 24/06/2015
[6]
http://www.data-business.fr/exemples-applications-impact-big-data-entreprise
, consulté le 24/06/2015
[7] Ossification of the Internet
www.scs.stanford.edu/nyu/04sp/notes/l23.pdf
consulté le 24/06/2015
[8]A.T. Campbell, I. Katzela, K. Miki, and J. Vicente.
Open signaling for atm, internet and mobile networks
(opensig'98). ACM SIGCOMM Computer Communication Review, 29(1):97-108,
1999.
[9] A. Doria, F. Hellstrand, K. Sundell, and T. Worster.
General Switch Management Protocol (GSMP) V3. RFC 3292
(Proposed Standard),June 2002.
[10]D.L. Tennenhouse and D.J. Wetherall.
Towards an active network architecture. In DARPA Active NEtworks
Conference and Exposition,2002. Proceedings, pages 2-15. IEEE,
2002.
[11] J.T. Moore and S.M. Nettles. Towards practical
programmable packets. In Proceedings of the 20th Conference on Computer
Communications(INFOCOM). Citeseer, 2001.
[12] J. E. Van Der Merwe and I. M. Leslie. Switchlets
and dynamic virtual atm networks. In Proc Integrated Network Management
V, pages 355-368. Chapman and Hall, 1997
[13] J.E. Van der Merwe, S. Rooney, I. Leslie, and S. Crosby.
The tempesta practical framework for network programmability.
Network, IEEE,12(3):20-28, 1998 .
[14] J. Rexford, A. Greenberg, G. Hjalmtysson, D.A. Maltz, A.
Myers, G. Xie, J. Zhan, and H. Zhang. Network-wide decision making:
Toward a wafer-thin control plane. In Proc. HotNets, pages 59-64.
Citeseer,2004.
[15] A. Greenberg, G. Hjalmtysson, D.A. Maltz, A. Myers, J.
Rexford, G. Xie, H. Yan, J. Zhan, and H. Zhang. A clean slate 4d
approach to network control and management. ACM SIGCOMM Computer Communication
Review, 35(5):41-54, 2005.
[16] M. Caesar, D. Caldwell, N. Feamster, J. Rexford, A.
Shaikh, and J. van der Merwe. Design and implementation of a routing
control platform. In Proceedings of the 2nd conference on Symposium on
Networked Systems Design & Implementation-Volume 2, pages 15-28.
USENIX Association, 2005
[17] R. Enns. NETCONF Configuration Protocol.
RFC 4741 (ProposedStandard), December 2006. Obsoleted by RFC 6241
[18] M. Casado, M.J. Freedman, J. Pettit, J. Luo, N. McKeown,
andS. Shenker. Ethane: Taking control of the enterprise. ACM
SIGCOMM Computer Communication Review, 37(4):1-12, 2007.
[29] Z. Cai, AL Cox, and TSE Ng. Maestro: A system for
scalable openflow control. Technical Report TR10-08, Rice University,
December 2010.
[20] Beacon.
https://openflow.stanford.edu/display/Beacon/Home.
consulté le 12/07/2015
[21] Simple Network Access Control (SNAC).
http://www.openflow.org/wp/snac/
consulté le 12/07/2015
[22] Helios by nec.
http://www.nec.com/. consulté
le 12/07/2015
[23] N. McKeown, T. Anderson, H. Balakrishnan, G. Parulkar, L.
Peterson, J. Rexford, S. Shenker, and J. Turner. Openflow: enabling
innovation in campus networks. ACM SIGCOMM Computer Communication
Review, 38(2):69-74, 2008.
[24]Haoyu Song, Huawei Technologies, USA Santa Clara,
Protocol-Oblivious Forwarding: Unleash the Power of SDN through a Future-Proof
Forwarding Plane. Page 127 - 132
[25]N. Gude, T. Koponen, J. Pettit, B. Pfaff, M. Casado, N.
McKeown, and S. Shenker. Nox: towards an operating system for
networks. ACM SIGCOMM Computer Communication Review, 38(3):105-110,
2008
[26] Floodlight, an open sdn controller.
http://floodlight.openflowhub.org/
consulté le 12/07/2015
[27] A. Tootoonchian, S. Gorbunov, Y. Ganjali, M. Casado, and
R. Sherwood. On controller performance in software-defined networks. In
USENIX Workshop on Hot Topics in Management of Internet, Cloud, and Enterprise
Networks and Services (Hot-ICE), 2012.
[28] Andreas Voellmy and Junchang Wang. Scalable
software defined network controllers. In Proceedings of the ACM SIGCOMM 2012
conference on Applications, technologies, architectures, and protocols for
computer communication, SIGCOMM '12, pages 289-290, New York, NY, USA,
2012. ACM
[29] K. Phemius and M. Bouet. Openflow: Why latency
does matter. In Integrated Network Management (IM 2013), 2013 IFIP/IEEE
International Symposium on, pages 680-683, 2013. K. Phemius and M.
Bouet. Openflow: Why latency does matter. In Integrated Network
Management (IM 2013), 2013 IFIP/IEEE International Symposium on, pages
680 683, 2013.
[30] S.H. Yeganeh, A. Tootoonchian, and Y. Ganjali. On
scalability of software-defined networking. Communications Magazine,
IEEE, 51(2):136-141, February
[31]
http://www.reseaux-telecoms.net/actualites/lire-reseaux-sdn-pourquoi-il-est-important-de-s-y-interesser-25278.html
consulté le 21/07/2015
[32] A Survey of Software-Dened Networking:
Past,Present, and Future of Programmable Networks Bruno Nunes Astuto,
Marc Mendonca, Xuan Nam Nguyen, Katia Obraczka, Thierry Turletti
[33] P. Newman, G. Minshall, and T. L. Lyon, «Ip
switching—atm under ip,» IEEE/ACM Trans. Netw., vol. 6,
no. 2, pp. 117-129, Apr.1998.
[34] N. Gude, T. Koponen, J. Pettit, B. Pfaff, M. Casado, N.
McKeown, and S. Shenker, «NOX: towards an operating system for
networks,» Comp.Comm. Rev., 2008
[35] H. Jamjoom, D. Williams, and U. Sharma,
«Don't call them middleboxes, call them middlepipes,» in Proceedings
of the Third Workshop on Hot Topics in Software Defined Networking,
ser. HotSDN '14. New York, NY, USA: ACM, 2014, pp. 19-24.
[36]N. McKeown, T. Anderson, H. Balakrishnan, G. Parulkar, L.
Peterson, J. Rexford, S. Shenker, and J. Turner, «OpenFlow: enabling
innovation in campus networks,» SIGCOMM Comput. Commun. Rev., vol. 38, no.
2, pp. 69-74, Mar. 2008
[37] Software-Defined Networking: A Comprehensive
Survey Diego Kreutz, Member, IEEE, Fernando M. V. Ramos, Member, IEEE,
Paulo Verissimo, Fellow, IEEE, Christian Esteve Rothenberg, Member, IEEE,
Siamak Azodolmolky, Senior Member, IEEE, and Steve Uhlig, Member, IEEE
[38] T. Kato, M. Kawakami, T. Myojin, H. Ogawa, K. Hirono, and
T. Hasegawa, «Case study of applying SPLE to development of
network switch products,» in Proceedings of the 17th
International Software Product Line Conference, ser. SPLC '13. New York, NY,
USA: ACM, 2013, pp. 198-207
[39] J. Dix, «Clarifying the role of
software-defined networking northbound APIs,» May 2013. [Online].
Available:
http://www.networkworld.com/news/2013/050213-sherwood-269366.html
[40] T. L. Hinrichs, N. S. Gude, M. Casado, J. C. Mitchell,
and S. Shenker, «Practical declarative network
management,» in Proceedings of the 1st ACM workshop on
Research on enterprise networking, ser. WREN '09. New York, NY, USA: ACM, 2009,
pp. 1-10.
[41] N. Foster, R. Harrison, M. J. Freedman, C. Monsanto, J.
Rexford, A. Story, and D. Walker, «Frenetic: a network programming
language,» SIGPLAN Not., 2011
[42] E. Reinecke, «Mapping the future of software-defined
networking,» 2014. [Online]. Available:
http://goo.gl/fQCvRF
[43]
http://doc.ubuntu-fr.org/openstack
consulté le 14/08/15
