4.2.3. Résistance à la traction
a) Résultats
Les résultats des essais à la traction par fendage
de différents types de béton durci sont renseignés dans
le
tableau 28 pour des valeurs moyennes de trois
éprouvettes.
La relation entre la résistance en compression et la
résistance en traction est exprimée par la formule
suivante :
ftj =0,6+0,06f cj
Pour une résistance nominale à 28 jours, fc
28 = 27MPa , la résistance de référence
nominale vaut : ft 28 = 0,6 + 0,06x27 = 2,22MPa
Nickson UMBA NZUZI Master d'Ingénierie Génie
Civil et Infrastructures 2012 47
Nickson UMBA NZUZI Master d'Ingénierie Génie
Civil et Infrastructures 2012 48
Valorisation des déchets d'usinage de l'Atelier
Mécanique de la Compagnie Sucrière de Kwilu-Ngongo
:
contribution à l'étude des caractéristiques physiques
et mécaniques des bétons renforcés de fibres
métalliques.
|
B2C
|
B2
|
B2C4
|
B2C6
|
B2C8
|
B2C10
|
BCY
|
BCY2
|
BCY4
|
BCY6
|
BCY8
|
BCY10
|
|
ft 7
|
2,51
|
2,76
|
2,81
|
1,97
|
1,84
|
1,56
|
2,3
|
2,36
|
2,11
|
1,99
|
1,80
|
1,36
|
|
f t 7
%
|
100%
|
110%
|
112%
|
78%
|
73%
|
62%
|
100%
|
103%
|
92%
|
87%
|
78%
|
59%
|
|
f
t 7 T
|
|
ft28
|
2,76
|
4,08
|
3,68
|
3,29
|
3,03
|
3,03
|
2,61
|
2,92
|
3,05
|
2,86
|
2,74
|
2,55
|
|
f t 28
%
|
100%
|
148%
|
133%
|
119%
|
110%
|
110%
|
100%
|
112%
|
117%
|
110%
|
105%
|
98%
|
|
f
t 28 T
|
Tableau 28 : Résultats essai de traction
b) Influence du pourcentage de fibres sur la résistance
à la traction Béton Cilu

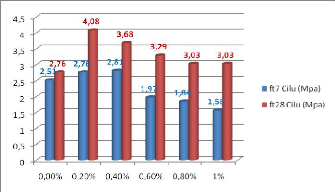

Figure 21 :Variation de la resistance à la traction du
béton Cilu
La résistance à la traction augmente avec
l'âge à tous les pourcentages d'ajout des fibres.
Au jeune âge (7j), les résistances à la
traction du béton témoin, du B2 et du B2C4 ont depassé la
résistance de référence. La meilleure résistance a
été observée à 0,4% d'ajout de fibre, un gain de
résistance de 12% par rapport au témoin.
Toutes les résistances à traction à 28 jours
sont plus grandes que la résistance de référence
(2.22MPa). L'optimum a été observé à 0,2% de fibre,
un gain de résistance de 48% par rapport au témoin. Un gain de
résistance de 33% et de 19% est observé aux pourcentages
respectifs de 0,4%, 0,6% et un gain de 10% aux pourcentages de 0,8% et de
1%.
Les fibres ont une forte influence sur la résistance
à la traction du béton Cilu.
Valorisation des déchets d'usinage de l'Atelier
Mécanique de la Compagnie Sucrière de Kwilu-Ngongo
:
contribution à l'étude des caractéristiques physiques
et mécaniques des bétons renforcés de fibres
métalliques.
Béton Yolo
Figure 22 :Variation de la resistance à la traction du
béton Yolo
La résistance à la traction augmente avec
l'âge pour tous les types de béton.
A 7 jours, la meilleure résistance a été
observée à 0,2% des fibres avec un gain de résistance de
3% par rapport au témoin. Le béton témoin et le BCY2 ont
dépassé la résistance de référence nominale
(2,22MPa).
A 28 jours, toutes les valeurs de résistances ont
dépassé la valeur de la résistance de
référence nominale. L'optimum de la résistance (3,05 MPa)
est observé à 0,4% des fibres pour un gain de résistance
de 17%. Le gain de résistance est de 12%, 10% et 5% respectivement aux
pourcentages de 0,2%, 0,6% et 0,8% des fibres. Nous relevons une perte de
résistance de 2% à 1% d'incorporation de fibres.
|
