5 Implémentation des cas d'utilisation
prioritaires
5.1 Les captures d'écran
Capture d'écran espace administrateur
Figure 93:Capture d'écran espace administrateur
94
Chapitre IV : Mise en OEuvre du Release
3

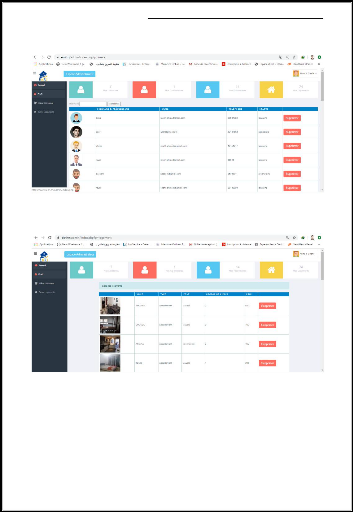

Capture d'écran espace gérer
utilisateur
Tableau 27: Capture d'écran espace gérer
utilisateur
Capture d'écran espace gérer
logement
Tableau 28: Capture d'écran espace gérer
logement
95
Chapitre IV : Mise en OEuvre du Release
3
5.2 Diagramme de classe globale
Tableau 29:Diagramme de classe globale
5.3 Règles de passage du diagramme de classe en
modèle relationnel
A partir de la description conceptuelle que nous avons
effectuée, on peut réaliser le modèle relationnel; vu que
le système d'information ne peut pas le manipulé directement; et
ça en utilisons des règles de passages de l'UML vers le
relationnel.
Règle1: présence de la
cardinalité (1..1) d'un côté de l'association
Chaque classe se transforme en une table Chaque attribut de
classe se transforme en un champ de table L'identifiant de la classe qui est
associée à la cardinalité (0..1) devient le clé
étrangère de l'autre
Règle2: présence de (N..N) des
deux côtés de l'association
Chaque classe se transforme en une table .Chaque attribut de
classe se transforme en un champ de table. L'association se transforme en une
table. Cette table a comme champs l'identifiant de chacune des deux classes,
plus d'éventuels autres attributs.
96
Chapitre IV : Mise en OEuvre du Release
3
Règle3: présence d'une
généralisation
Méthode 1:Créer une table avec tous les attributs
des classes. Ajouter un attribut pour distinguer les types des objets.
Méthode 2:Créer une table pour chaque sous type,
chaque table se compose des attributs génériques et d'attributs
spécifiques.
Méthode 3:Créer une table par classe et des
associations. [9]
5.4 Schéma de la base de données complet Table utilisateur
|
|
|
|
Nom du colonne Type de données
|
obligatoire
|
unique
|
clé
|
|
Id_user
|
Int(11)
|
oui
|
oui
|
Clé primaire
|
|
Pseudo
|
Varchar(100)
|
oui
|
non
|
|
|
Email
|
Varchar(100)
|
oui
|
oui
|
|
|
Téléphone
|
Int(8)
|
oui
|
oui
|
|
|
Password
|
Varchar(100)
|
oui
|
non
|
|
|
status
|
Varchar(50)
|
oui
|
non
|
|
|
photos
|
Varchar(200)
|
non
|
non
|
|
Tableau 30:Table utilisateur
97
|
Table logement
|
Chapitre IV : Mise en OEuvre du Release
3
|
|
|
Nom du colonne Type de données
|
obligatoire
|
unique
|
clé
|
|
id
|
Int(20)
|
oui
|
oui
|
Clé primaire
|
|
Id_user
|
Int(20)
|
oui
|
oui
|
Clé étrangère
|
|
type
|
Varchar(30)
|
oui
|
oui
|
|
|
ville
|
Varchar(30)
|
oui
|
non
|
|
|
Superficie
|
int(8)
|
oui
|
non
|
|
|
Status
|
Varchar(100)
|
oui
|
non
|
|
|
prix
|
float
|
oui
|
non
|
|
|
pieces
|
int(10)
|
non
|
non
|
|
|
Nbr_coloc
|
Int(8)
|
oui
|
non
|
|
|
Motif
|
Varchar(20)
|
oui
|
non
|
|
|
|
Varchar(300)
|
oui
|
non
|
|
|
Etat
|
Varchar(100)
|
oui
|
non
|
|
|
Equipement
|
Varchar(100)
|
oui
|
non
|
|
|
diponibilite
|
date
|
oui
|
non
|
|
|
Description
|
longtext
|
non
|
non
|
|
|
Date_debut
|
date
|
oui
|
non
|
|
|
Date_fin
|
date
|
oui
|
non
|
|
|
adresse
|
Varchar(300)
|
oui
|
non
|
|
Tableau 31:Table logement
98
|
Table photos
|
Chapitre IV : Mise en OEuvre du Release
3
|
|
|
Nom du colonne Type de données
|
obligatoire
|
unique
|
clé
|
|
Id_log
Vue1
Vue2
Vue3
Vue4
|
Int(11) Varchar(500) Varchar(500) Varchar(500) Varchar(500)
|
oui non non non non
|
oui non non non non
|
Clé étrangère
|
Tableau 32:Table photos
Table type logement
Nom du colonne Type de données obligatoire unique
clé
Id
Int(11) oui oui Clé étrangère
|
libelle
|
Varchar(200) non non
|
|
Tableau 33:Table type logement
|
Table réservation
|
|
|
|
|
Nom du colonne Type de données
|
obligatoire
|
unique
|
clé
|
|
Id
|
Int(11)
|
oui
|
oui
|
Clé primaire
|
|
Id_log
|
Int(11)
|
oui
|
oui
|
Clé étrangère
|
|
Id_user
|
Int(11)
|
oui
|
oui
|
Clé étrangère
|
|
Telephone
|
Int(11)
|
oui
|
oui
|
|
|
Date_debut
|
date
|
oui
|
oui
|
|
|
Date fin
|
date
|
oui
|
non
|
|
|
Reponse
|
Varchar(500)
|
oui
|
oui
|
|
Tableau 34:Table réservation
99
|
Table demande
|
Chapitre IV : Mise en OEuvre du Release
3
|
|
|
Nom du colonne Type de données
|
obligatoire
|
unique
|
clé
|
|
Id
|
Int(11)
|
oui
|
oui
|
Clé primaire
|
|
Id_user
|
Int(11)
|
oui
|
oui
|
Clé étrangère
|
|
Region
|
Varchar(100)
|
oui
|
non
|
|
|
Genre
|
Varchar(100)
|
oui
|
non
|
|
|
Type
|
Varchar(100)
|
oui
|
non
|
|
|
Status
|
Varchar(100)
|
oui
|
non
|
|
|
superficie
|
Int(11)
|
oui
|
non
|
|
|
etat
|
Varchar(100)
|
oui
|
non
|
|
|
budget
|
Int(11)
|
oui
|
non
|
|
|
Nbr-piece
|
Int(11)
|
oui
|
non
|
|
|
preference
|
text
|
non
|
non
|
|
Tableau 35:Table demande
|
Table dépannage
|
|
|
|
|
Nom du colonne Type de données
|
obligatoire
|
unique
|
clé
|
|
Id
|
Int(11)
|
oui
|
oui
|
Clé primaire
|
|
Id_user
|
Int(11)
|
oui
|
oui
|
Clé étrangère
|
|
distination
|
Varchar(255)
|
oui
|
non
|
|
|
provenance
|
Varchar(255)
|
oui
|
non
|
|
|
Nbr-jours
|
Int(11)
|
oui
|
non
|
|
|
identite
|
Varchar(100)
|
oui
|
non
|
|
|
motif
|
Varchar(100)
|
oui
|
non
|
|
Tableau 36:Table dépannage
100
Chapitre IV : Mise en OEuvre du Release
3
|
Table avis
|
|
|
|
|
Nom du colonne type
|
obligatoire
|
unique
|
Clé primaire
|
|
Id
|
Int(11)
|
oui
|
oui
|
Clé primaire
|
|
Id_user
|
Int(11)
|
oui
|
oui
|
Clé étrangère
|
|
Id_log
|
Int(11)
|
oui
|
oui
|
Clé étrangère
|
|
Text
|
longtext
|
non
|
oui
|
|
|
Rating
|
Int(10)
|
non
|
oui
|
|
|
date
|
date
|
non
|
oui
|
|
Tableau 37:Table avis
|
Table administrateur
|
|
|
|
|
Nom colonne type
|
obligatoire
|
nullable
|
Clé primaire
|
|
id
|
Int (11)
|
oui
|
non
|
Clé primaire
|
|
username
|
Varchar(16)
|
oui
|
non
|
|
|
Mot de passe
|
Varchar(59)
|
oui
|
non
|
|
|
adresse
|
text
|
oui
|
non
|
|
|
telephone
|
Int (20)
|
oui
|
non
|
|
|
Nom prenom
|
Varchar(100)
|
oui
|
non
|
|
Tableau 38:Table administrateur
101
Chapitre IV : Mise en OEuvre du Release
3
Conclusion
A la fin de ce chapitre, nous avons aboutit à produire
notre troisième et dernier Release, nous avons réussit a
réaliser notre application passant par l'analyse, la conception,
l'implémentation des cas d'utilisation gérer utilisateur et
gérer logement ce qui nous a permit de finaliser notre application et
aboutir à une application complète et fonctionnelle.
102
