III.1.3. MODELISATION FONCTIONELLE
Diagramme des Cas d'Utilisation
~ 21 ~

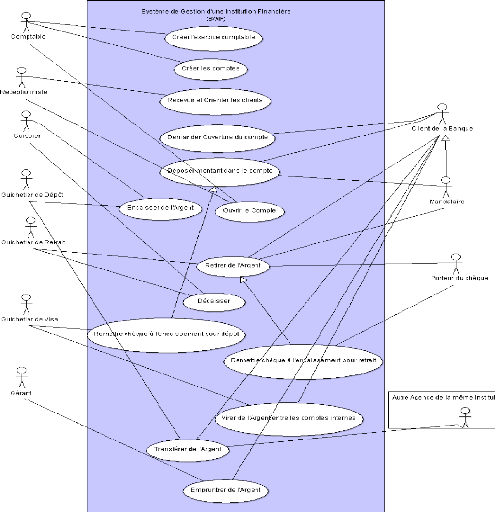

Figure 6 : Diagramme des Cas d'Utilisation d'une institution
financière
~ 22 ~
Identification des Acteurs
· Les Acteurs Principaux
Ce sont ceux qui interagissent directement avec le
système de gestion de l'Institution Financière :
- Le Comptable : il crée l'exercice
comptable conformément au principe comptable exigeant la
définition du début de l'exercice et de la fin de l'exercice, au
cours duquel toutes les opérations seront enregistrées. Il
crée les comptes, et les ouvre sur demande des clients.
- Le Réceptionniste : il
reçoit et oriente les clients vers divers d'autres acteurs (guichetier
de dépôt, guichetier de retrait, le guichetier de Visa) et
même chez le gérant en cas de sollicitation d'un prêt par
exemple.
- Le Caissier : il enregistre les
entrées et les sorties des fonds de la caisse et les gère. Il
reçoit toutes les sommes venant des transferts, et de versement, et de
transfert de banque en caisse
- Le Guichetier de Dépôt :
enregistre diverses entrées de fonds des clients et les apporte à
la caisse. Il assure également le transfert des fonds inter agences.
- Le Guichetier de Retrait : enregistre les
mouvements de sortie de fonds des clients.
- Le Guichetier de Visa : il vérifie
l'authenticité des documents émis par les clients pour les
opérations de retrait ou de transfert. Parmi ces documents, on peut
mentionner : le chèque et l'ordre de virement.
- Le Gérant : c'est le directeur des
services ; il coordonne les services, il analyse les demandes de prêt et
centralise les rapports émis par les services qu'il gère.
~ 23 ~
· Les Acteurs Secondaires
Ils n'interagissent pas directement avec le système,
mais ils déclenchent la plupart d'opérations.
- Le Client de la Banque : il a un compte
dans la banque qu'il modifie tous les jours par ses versements, ses retraits,
ses virements, ...
- Le Porteur d'un Chèque : il n'est
pas reconnu comme client de la banque, mais il se présente à la
banque sur ordre du propriétaire du compte dont les informations se
retrouvent sur son chèque.
- Le Mandataire : il est reconnu par la
banque comme suppléant au propriétaire du compte. Il n'a pas
besoin d'un chèque pour retirer de l'argent.
- Une autre Agence de l'Institution Financière
: elle intervient en cas de transfert des fonds d'un client de
l'agence A vers le client vers l'agence B de la même Institution
Financière.
~ 24 ~
Diagrammes d'Activités : Dépôt et
Retrait des Fonds
Refusée
Acceptée
Retrait
Dépôt
Figure 7 : Diagramme d'Activités : Dépôt et
Retrait
~ 25 ~
Diagramme d'Activités : Transfert et
Virement
Figure 8 : Diagramme d'Activités : Transfert et
Virement
~ 26 ~
Figure 9 : Diagramme des Classes : SGIF
|
