REPUBLIQUE DU CAMEROUN Paix - Travail -
Patrie
REPUBLICOF CAMEROON Peace - Work -
Fatherland
MINISTERE DES POSTES ET
TELECOMMUNICATIONS
MINISTRYOF POSTS AND TELECOMMUNICATIONS
ECOLE NATIONALE SUPERIEURE DES POSTES ET
TELECOMMUNICATIONS
NATIONAL ADVANCED SCHOOL OF POSTS AND
TELECOMMUNICATIONS
OPTIMISATION DES NIVEAUX DE SIGNAUX REÇUS
DANS LES SYSTÈMES DE RÉCEPTION TV PAR SATELLITE EN BANDE KU
: CAS DE CANALSAT HORIZONS
Mémoire de fin de formation en vue de l'obtention
du diplôme
d'Ingénieur des Travaux de
Télécommunications Option : Radiocommunications
Présenté et soutenu publiquement par :
MAKEMTA TIWA Yves Wilfried
Encadreur professionnel :
Sous la direction de :
M. TSASSE Gustave F.
Chef Division Recherche et Développement à la
SATCOM.
M. NDIFOR Victor N.
Professeur des Lycées
d'Enseignement Technique. Chef de département à l'ENSPT.
Promotion 2007 - 2010
DÉDICACE
À Ma Feue Maman
REMERCIEMENTS
Au terme de ce travail, je tiens à remercier toute
personne ou institution qui m'a aidé à le mener. Je pense
à :
l'École Nationale Supérieure des Postes et
Télécommunications de Yaoundé pour la qualité de la
formation reçue durant ces trois dernières années
;
M. KENMEGNI Théodore, Directeur Général
de la Société SATCOM Sarl, qui m'a accueilli dans son entreprise
durant les deux mois de stage-projet ;
M. NDIFOR Victor et M. FOGANG Aristide, professeurs
à L'Ecole Nationale Supérieure des Postes et
Télécommunications de Yaoundé pour avoir supervisé
ce travail ;
M. TSASSE Gustave, chef de la Division Recherche et
Développement à la SATCOM pour avoir encadré ce projet
;
l'ensemble du personnel du département technique de
SATCOM pour leur disponibilité durant mon stage ;
mes ami(e)s, frères et soeurs Viviane et Alex TIWA,
Eric LONTCHI, Dany TIWA, Séverin FOFOU, Jacquette DJOU, Junior DJOU,
Sorelle TSAYEM, Yannick TATANG, Thierry TCHOUATA, Samuel GUEMNANG,
Stéphane KEMAJOU, Stéphane PIEDJOU, Mc-wylfried ONGUENE, William
DONFOUET, Franklin TOUSSE et Simplice TIDO pour leur disponibilité, leur
soutien et leurs conseils ;
à tous ceux qui se sont souciés de la
réussite de ce projet et y ont contribué de près ou de
loin.
YvesMAKEMTA
AVANT PROPOS
iv
Ce document s'inscrit dans le cadre de mon projet de fin
d'études pour l'obtention du diplôme d'ingénieur des
travaux de télécommunications de l'École Nationale
Supérieure des Postes et Télécommunications de
Yaoundé.
Il décrit le travail effectué au sein de la
division recherche et développement et du département technique
de la SATCOM Sarl, leader dans la distribution des équipements de
réception TV par satellite et partenaire de CANALSAT horizons au
Cameroun.
Le but de ce projet est d'étudier les systèmes
de réception TV par satellite en bande Ku et mettre en oeuvre une
politique d'optimisation des niveaux de signaux reçus.
TABLE DES MATIÈRES
DÉDICACE . ii
REMERCIEMENTS iii
AVANT PROPOS iv
TABLE DES MATIÈRES v
LISTE DES TABLEAUX viii
LISTE DES FIGURES ix
GLOSSAIRE . x
RÉSUMÉ . xii
INTRODUCTION GÉNÉRALE 1
PREMI?RE PARTIE : CADRE THÉORIQUE 4
CHAPITRE I. GÉNÉRALITES SUR LES
SYSTÈMES DE COMMUNICATION PAR SATELLITE 5
I.1. Introduction 5
I.2. Principes de base 5
I.2.1. Le segment spatial 5
I.2.2. Le segment terrestre 7
I.2.3. Les bandes de fréquences 7
I.2.4. La couverture 8
I.3. Techniques d'accès au média 9
I.4. Les types de modulation 11
I.5. Paramètres et bilan de liaison 11
I.5.1. Bilan d'une liaison 12
I.5.2. Rapport signal sur bruit 14
I.6. Les caractéristiques des antennes 15
I.6.1. Les antennes satellitaires : 15
I.6.2. Les antennes des stations terriennes : 15
I.6.3. Calcul de l'orientation d'une antenne 16
I.7. Les applications des satellites 18
I.7.1. La téléphonie 18
I.7.2. La télévision et la radio 19
I.7.3. Les radioamateurs 20
I.7.4. L'internet et les données par satellite 21
I.8. La problématique de la transmission 21
vi
I.9. Conclusion 21
CHAPITRE II. ÉTUDE DES SYSTÈMES DE
RÉCEPTION TV EN BANDE KU PAR SATELLITES 22
II.1. Introduction 22
II.2. Présentation des systèmes de communication
TV par satellite 23
II.2.1. La chaîne de production et d'émission 23
II.2.2. La chaîne de réception 23
II.3. La bande Ku 25
II.4. Le Protocole DiSEqC 26
II.5. La ceinture de Clarke 26
II.6. Les Indicateurs de performances 26
II.6.1. L'indicateur de niveau de réception 26
II.6.2. La mesure de champs 26
II.6.3. Le réglage de la réception numérique
26
II.6.4. Le taux d'erreur 27
II.7. Conclusion 27 DEUXI?ME PARTIE : ÉTUDE DE
L'EXISTANT ET MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION
28 CHAPITRE III. ANALYSE CRITIQUE DU SYSTÈME
DE RÉCEPTION TV PAR SATELLITE CHEZ SATCOM . 29
III.1. Introduction 29
III.2. Analyse critique des méthodes et des techniques
actuelles 29
III.2.1. La bande Ku 29
III.2.2. Cas des installations 29
III.2.3. Cas du choix des équipements 30
III.2.4. Cas des installateurs et des employés 32
III.2.5. Cas de la gestion des clients 32
III.2.6. Cas du système information 33
III.3. Conclusion 33 CHAPITRE IV. MISE EN PLACE
D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX REÇUS. 34
IV.1. Introduction 34
IV.2. Conception d'un modèle pour l'optimisation 34
IV.3. Mise en place d'une politique d'optimisation 35
IV.3.1. Respect des normes en matière d'installation 35
IV.3.2. Application des règles plus souples en temps
d'orage, de pluie ou de brouillard 36
vii
IV.3.3. Le choix des équipements doit être judicieux
38
IV.3.4. Adaptation du diamètre des antennes en fonction
des niveaux de signaux reçus 39
IV.3.5. Adoption dans certaines zones du pays des antennes
asservies à pointage automatique 39
IV.3.6. Utilisation systématique des mesureurs de champs
numériques 39
IV.3.7. La formation et le recyclage constant du personnel sont
primordiaux 40
IV.3.8. L'implémentation au sein de l'entreprise d'un
outil d'aide à la gestion des prestations
fournies..... 40
IV.4. Conclusion 41
CHAPITRE V. IMPLEMENTATION DU « SATCOM
Planning Tool » 42
V.1. Introduction 42
V.2. Spécification des besoins 42
V.2.1. Spécification générale 42
V.2.2. Spécification détaillée 43
V.3. Conception 44
V.3.1. Choix de l'architecture 44
V.3.2. Conception de la base de données 45
V.4. Réalisation 48
V.4.1. Environnement de travail 48
V.4.2. Choix techniques 48
V.4.3. Interfaces Homme machine 49
V.5. Paramètres de sécurité 54
V.6. Conclusion et Perspectives 54
CONCLUSION GÉNÉRALE 55
BIBLIOGRAPHIE 57
WEBOGRAPHIE 58
ANNEXES . 59
LISTE DES TABLEAUX
TABLEAU 1.1:
|
Bandes de fréquences utilisées dans SFS
pour les satellites géostationnaires
|
P.08
|
TABLEAU 1.2:
|
Indication des azimutes et des élévations
de quelques villes Camerounaise
|
P.18
|
TABLEAU 3.1:
|
Récapitulatif des réglages d'antenne et
installation de Kit Ku
|
P.30
|
TABLEAU 3.2(a):
|
Récapitulatif des retours d'appareils de la
chaîne de réception TV au SAV
|
P.31
|
TABLEAU 3.2(b):
|
Récapitulatif des retours d'appareils de la
chaîne de réception TV au SAV
|
P.31
|
TABLEAU 4.1:
|
Atténuation (en dB) du câble pour une
longueur de 100m
|
P.38
|
TABLEAU 4.2:
|
Valeurs normalisées exigibles à la prise
usager
|
P.40
|
TABLEAU 5.1:
|
Description de la table Client
|
P.45
|
TABLEAU 5.2:
|
Description de la table Prestation
|
P.45
|
TABLEAU 5.3:
|
Description de la table Cout
|
P.46
|
TABLEAU 5.4:
|
Description de la table Equipement
|
P.46
|
TABLEAU 5.5:
|
Description de la table Plainte
|
P.46
|
TABLEAU 5.6:
|
Description de la table employé
|
P.46
|
TABLEAU 5.7:
|
Description de la table enregistrement
|
P.47
|
ix
LISTE DES FIGURES

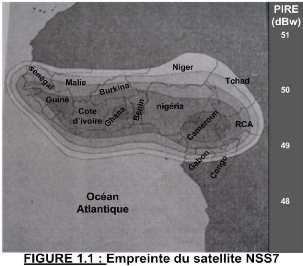

FIGURE 1.1:
|
Empreinte du satellite NSS7
|
P.09
|
FIGURE 1.2:
|
Présentation schématique des techniques
d'accès au média
|
P.09
|
FIGURE 1.3:
|
Représentation schématique du bilan d'une
liaison par satellite
|
P.12
|
FIGURE 1.4:
|
Polarisation verticale et horizontale
|
P.15
|
FIGURE 1.5:
|
schéma présentant quelques montages d'une
antenne parabolique
|
P.16
|
FIGURE 1.6:
|
Azimut et Élévation pour un
satellite
|
P.17
|
FIGURE 2.1:
|
Représentation schématique des services de
radiodiffusion par satellite
|
P.22
|
FIGURE 2.2:
|
Chaîne d'émission TV par
Satellite
|
P.23
|
FIGURE 4.1:
|
Procédure de recherche de l'approche
d'optimisation
|
P.35
|
FIGURE 4.2:
|
Présentation du gain de codage
|
P.38
|
FIGURE 5.1:
|
Schéma de la base de données
|
P.47
|
FIGURE 5.2:
|
Interface d'accueil du SPT
|
P.49
|
FIGURE 5.3:
|
Interface boite à suggestion
|
P.50
|
FIGURE 5.4:
|
Interface d'enregistrement des prestations
|
P.51
|
FIGURE 5.5:
|
Interface fiche d'intervention technique
|
P.52
|
FIGURE 5.6:
|
Interface des statistiques générales des
prestations fournies au SAV
|
P.53
|
FIGURE 5.7:
|
Interface des statistiques générales des
retours d'appareil au SAV sur panne
|
P.53
|
GLOSSAIRE
A
|
|
ADSL
|
Asynchonous Digital Subscriber Line
|
AM
|
Amplitude Modulation (Modulation d'Amplitude)
|
AMAD
|
Accès Multiple à la Demande
|
AMRC
|
Accès Multiple à Répartition de Code
|
AMRF
|
Accès Multiple à Répartition de
Fréquence
|
AMRT
|
Accès Multiple à Répartition de Temps
|
AMP
|
Accès Multiple Pré-assigné
|
ATM
|
Asynchonous Transfert Mode (Mode de transfert asynchrone)
|
B
|
|
BD
|
Base de Données
|
C
|
|
CanalSat
|
Canal Satellite Horizon
|
CATV
|
Réseau de télévision par câble
|
CRM
|
Customer Relationship Management (Gestion des relations
client)
|
C/N
|
Carrier / Noise (le rapport Signal sur bruit)
|
D
|
|
DiSEqC
|
Digital Satellite Equipment Control
|
DTH
|
Direct to Home (télévision par satellite
individuelle)
|
E
|
|
ENSPT
|
École Nationale Supérieure des Postes et
Télécommunications
|
ERP
|
Entreprise Ressources Planning (Progiciel Gestion
Intégré)
|
F
|
|
FAI
|
Fournisseur d'Accès à Internet
|
FM
|
Frequency Modulation (Modulation de Fréquence)
|
G
|
|
GEO
|
GeostationaryEarthOrbit (Orbite terrestre
Géostationnaire)
|
H
|
|
HPA
|
High Power Amplifier (Amplificateur de haute puissance)
|
I
|
|
IHM
|
Interface Homme Machine
|
ITV
|
International TV
|
K
|
|
K
|
Kurtz Band ( 18GHz < K < 26,5GHz )
|
Ka
|
After Kurtz Band ( 26,5GHz < Ka < 40 GHz )
|
Ku
|
Under Kurtz Band (12 GHz < Ku <18GHz)
|
L
|
|
LCD
|
Liquid Crystal Display (Ecran d'affichage à cristaux
liquides)
|
LEO
|
Low Earth Orbit (Orbiteterrestrebasse)
|
LNA
|
Low Noise Amplifier (Convertisseur universelle à faible
bruit)
|
xi
LNB
|
Low Noise Block (tête universelle)
|
LNC
|
Low Noise Converter (Convertisseur à faible bruit)
|
M
|
|
MEO
|
Medium EarthOrbit (Orbite terrestre moyenne)
|
MS Excel
|
Microsoft Excel
|
N
|
|
N.D.
|
Non Disponible
|
NSS7
|
Satellite à 22° Ouest
|
O
|
|
OU
|
Occasional Use (usage occasionnel)
|
P
|
|
PFE
|
Projet de Fin d'Étude
|
pfd
|
Power Flux Density
|
PGI
|
Progiciel Gestion Intégré
|
PIRE
|
Puissance Isotrope Rayonnée Équivalente
|
Q
|
|
QPSK
|
4- Phase shift Keying (Modulation de Phase à Quatre
états)
|
R
|
|
RAID
|
Redundant Arrays of Inexpensive Disks
|
RR
|
Règlement des Radiocommunication de l'UIT
|
RCA
|
République Centre Africaine
|
S
|
|
SATCOM
|
Satellite Communication
|
SAV
|
Service Après Vente
|
SFS
|
Services Fixes par Satellite
|
SGBD
|
Système de Gestion des Bases de Données
|
SMS
|
Services Mobiles par Satellite
|
SMATV
|
télévision par antenne collective de
réception satellite
|
SPT
|
SATCOM Planning Tool
|
SRS
|
Services de Radiocommunications par Satellite
|
S/B
|
Le rapport Signal sur Bruit
|
T
|
|
TV
|
Télévision
|
U
|
|
UHF
|
Ultra High Frequency (Fréquence ultra haute)
|
UIT
|
Union Internationale des Télécommunications
|
UML
|
Unified Modeling Language
|
URSS
|
Union des Républiques Socialistes Soviétiques
|
V
|
|
VHF
|
Very High Frequency (Fréquencetrès haute)
|
RÉSUMÉ
La nouvelle réglementation du secteur audiovisuel et de
la câblodistribution (DECRET N° 2000/158 DU 03 AVRIL 2000 fixant
les conditions et les modalités de création et d'exploitation des
entreprises privées de communication audiovisuelle) a
entrainé une forte modification du paysage des entreprises offrant
à leur clientèle des services de télévision par
satellite en bande Ku. Dans ce contexte concurrentiel, l'optimisation de la
qualité des signaux reçus et donc des images fournies au client
devient un enjeu majeur pour la croissance et même la survie des
entreprises du secteur.
L'étude que nous avons menée s'est
appuyée sur le cas spécifique de la fourniture du signal de Canal
Satellites Horizons par l'entreprise SATCOM SARL pour faire ressortir les
insuffisances en termes de réception TV par satellite et proposer des
solutions en vue d'optimiser la performance de l'entreprise.
Nous avons ainsi pu isoler comme points faibles des
systèmes actuels et des problèmes tels que :
- l'absence de signal en période de pluies ou d'orages
;
- le non-respect des normes d'installation par les techniciens
;
- l'absence de statistiques appropriées au niveau de
l'entreprise pour évaluer la
qualité des équipements et des prestations
fournies.
Dans l'optique de remédier à ces
différents dysfonctionnements, une politique d'optimisation des niveaux
de signaux a été mise en oeuvre. Elle s'appuie sur la recherche
d'une approche qui prend en compte les éléments tels que le
respect des normes d'installation, l'adaptation des paramètres de
propagation des liaisons en fonction des conditions atmosphériques sur
le plan technique. Quant aux volets organisationnel et humain, les mesures
telles que le choix minutieux des équipements, la formation et le
recyclage du personnel.
En outre, nous avons proposé l'implémentation au
sein de l'entreprise d'un outil logiciel qui permettra l'informatisation de
l'ensemble du processus de gestion des prestations liées à la
réception TV par satellite. Cet outil permettra donc d'avoir des
statistiques sur la qualité des équipements et la qualité
des prestations fournies.
SUMMARY
The new regulation of audio-visual sector and the TV
distribution by cable involved a strong modification of the landscape of the
companies offering to their customers television services by satellite in Ku
band. In this competitive context, the optimization of the quality of the
received signals and thus of the images provided to the customer becomes a
major stake for the growth and even the survival of companies of the sector.
The study that we carried out is supported on the specific
case of the supply of signal of Channel Satellites Horizons by company SATCOM
Limited liability company to bring out the insufficiencies of the sector and
propose solutions in order to optimize the performance of the company.
We thus could isolate weak points from the current systems from
elements such as: - the absence of signal in rainy or stormy period;
- the non-respect of installation standards by the
technicians;
- the absence of statistics appropriate to the level of the
company to evaluate the quality of equipments and quality of service
provided.
In optics to cure these various dysfunctions, a policy of
optimization of the levels of signals was implemented. It is based on the
search for an approach which takes into account the elements such as the
respect of installation standards, the adaptation of propagation parameters of
the connections according to the atmospheric conditions. As for the
organizational and human plan, measures such as the meticulous choice of the
equipment, training and recycling of the personnel.
Moreover, we proposed the implementation within the company of
a software tool which will allow the computerization of the whole of the
process of management of the services related to the TV reception by satellite
in the company. This tool will thus make it possible to have statistics on the
quality of the equipment and the quality of the service provided.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
|
INTRODUCTION GENERALE
|
INTRODUCTION GÉNÉRALE
|
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
|
INTRODUCTION GENERALE
|
Le projet de fin d'études(PFE) marque l'aboutissement
de la formation des étudiants de l'ENSPT, il fait suite a un stage
pratique au cours duquel l'étudiant armé de la base
théorique acquise au cours de sa formation a pour mission d'apporter des
solutions adéquates permettant de résoudre un problème
technique rencontré par l'entreprise dans le cadre de ses
activités.
Dans la perspective de la rédaction du présent
Projet de Fin d'Étude, nous avons effectué durant deux mois du 22
Juillet au 21 Septembre 2010 un stage au sein de l'entreprise Satellite
Communication SARL (SATCOM SARL) dont l'activité principale est la
commercialisation et l'installation du matériel de réception TV
par satellite.
La problématique principale qui a guidé notre
recherche au cours de ce stage est celle de l'optimisation des niveaux de
signaux reçus par les équipements de réception TV par
satellite et donc de l'amélioration de la qualité d'image et de
son satellitaire reçue par les clients de l'entreprise.
Dans la perspective de résoudre ce problème, les
questions que nous nous sommes posées sont celles de savoir, quels sont
les problèmes que pose la réception TV par satellite au Cameroun
? Les systèmes actuels sont-ils performants ? Les normes d'installation
sont-elles respectées ? Ou encore, quelles améliorations
pourraient y être apportées ?
En effet, avec la croissance fulgurante que connaît le
Cameroun en matière de réception TV par satellite dû
à la nouvelle règlementation du secteur de l'audiovisuel et de la
câblodistribution dans notre pays et connaissant les limites et les
problèmes de la bande Ku dans les systèmes de communication
satellitaire, cette problématique devient encore plus d'actualité
pour les entreprises fournissant les services de télévision par
satellite.
Il s'est donc agi pour nous d' étudier de façon
globale le système de réception TV par satellite en bande KU en
examinant et en analysant attentivement l'ensemble des éléments,
les principes théoriques et les méthodes concrètes de
fonctionnement et d'organisation qui constituent la chaîne de
réception TV par satellite en bande Ku. Ceci afin de définir une
batterie d'actions à mener pour améliorer la qualité de
service chez les utilisateurs finaux.
Nous avons donc opté pour la méthode analytique
et la méthode systémique pour examiner cette problématique
et nous avons adjoint à ces méthodes des techniques de
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
|
INTRODUCTION GENERALE
|
recherche telles que l'interview libre, les décentes sur
le terrain et la recherche documentaire pour expliquer et apporter des
solutions au sujet de notre étude.
Pour optimiser les niveaux de signaux reçus, nous avons
dans une première partie étudié les aspects
théoriques sur les systèmes de communications satellitaires qui
nous a permis d'avoir des informations précises sur la réception
TV par satellite, puis nous avons dans la deuxième partie fait une
analyse critique de l'existant au niveau de SATCOM et enfin, nous avons
proposé à l'entreprise d'adopter une politique d'optimisation se
basant sur le respect des normes d'installation, le choix judicieux des
équipements, l'utilisation systématique des mesureurs de champs
lors des installations et la nécessité d'avoir des données
statistiques.
En outre, dans le dernier chapitre, nous avons conçu et
implémenté une application permettant de numériser les
prestations du Département technique (SATCOM Planning Tool) afin d'avoir
une traçabilité des prestations fournies par l'entreprise et
surtout d'avoir des statistiques sur la qualité des prestations
produites par les techniciens, la qualité des équipements
utilisés dans la chaîne de réception TV par satellite tout
ceci dans l'optique de faire des choix stratégiques.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
PREMIERE PARTIE : CADRE THEORIQUE
|
PREMI?RE PARTIE : CADRE
THÉORIQUE
|
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
CHAPITRE I. GÉNÉRALITES SUR LES
SYSTÈMES DE COMMUNICATION PAR SATELLITE
I.1.Introduction
Les systèmes de communication par satellite font partie
intégrante de notre monde depuis le lancement du premier satellite
SPOUTNIIK par l'URSS en Juin 1957. Ce mode de communication a
révolutionné le monde des télécommunications et a
permis d'intégrer une multitude de nouveaux services. Il a surtout
permis de surmonter tous les obstacles terrestres en établissant des
liaisons entièrement fiables pour la télévision, la
téléphonie et la transmission des données quels que soient
les distances et les obstacles.
En juin 1998, près de 140 000 circuits
téléphoniques étaient en exploitation uniquement pour le
système INTELSAT. Cette croissance fulgurante est un peu moins rapide
aujourd'hui avec l'installation des câbles sous-marins (fibre optique)
très performants.
Les systèmes satellitaires reposent depuis quelques
années sur l'utilisation effective de ses caractéristiques
propres :
- la capacité d'accès multiple, c'est-à-dire
connectivité point à point, point à multipoint et
multipoint à multipoint ;
- la capacité de distribution notamment, la
radiodiffusion des programmes de télévision
et multimédia, la diffusion des données, des
services Internet à large bande, etc. ;
- la souplesse en vue de s'adapter à l'évolution
du trafic et l'architecture des réseaux
ainsi que la simplicité d'exploitation et de mise en
oeuvre.
I.2. Principes de base
I.2.1. Le segment spatial
Le segment spatial d'un système de communication par
satellite est l'ensemble constitué par les satellites eux-mêmes et
par les moyens qui assurent depuis le sol la poursuite, la
télémesure, la télécommande et le soutien
logistique de ces satellites.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
Le satellite :
Il constitue le coeur du réseau, il exécute dans
l'espace toutes les fonctions de communication en utilisant des
éléments actifs. Il est formé de l'assemblage de
différents sous-systèmes de télécommunications et
dispose aussi d'équipements assurant les fonctions suivantes :
- alimentation en énergie ;
- commande d'orientation ;
- maintien sur orbite ;
- régulation thermique ;
- télémesure, télécommande, mesure de
distance, ...
Ces satellites sont situés à des orbites
terrestres géostationnaires (GEO) pour certains, c'est-à-dire
semblent fixes et immobiles pour un utilisateur sur la terre et situé
sur la ceinture de Clarke à une altitude de 35786 Km. Pour d'autres, ils
sont sur des orbites non géostationnaires telles que les orbites
terrestres basses (LEO) conçus pour fonctionner à des altitudes
comprises entre 400 et 1500 Km et quelques autres sur des orbites terrestres
moyennes (MEO) gravitant à une altitude s'échelonnant entre 7000
et 12000 Km*.
L'orbite décrite par ces satellites respecte les lois
de Kepler sur la gravitation. Ceci en se rendant compte que les planètes
sont des satellites du soleil et par analogie, tout satellite artificiel de la
terre respecte le même principe.
Ainsi, d'après la première loi de Kepler
(formulée en 1609), les planètes gravitent autour du Soleil
en suivant des trajectoires elliptiques, ce dernier occupant l'un des deux
foyers de l'ellipse* * .
D'après la seconde loi de Kepler (formulée en
1609), les aires décrites par le rayon vecteur joignant la
planète au Soleil sont égales pour des intervalles de temps
égaux* * .
Selon la troisième loi de Kepler (formulée en
1619), pour toute planète gravitant autour du Soleil, le rapport
a3 / T2 est constant (a étant le
demi-grand axe de l'ellipse correspondant à la trajectoire de l'astre
autour du Soleil et T la période orbitale ou
période de révolution de la planète)* * .
*
:Union Internationale des Télécommunications.
(2002). Manuel sur les télécommunications par satellite,
troisième édition.
WILEY INTERSCIENCE, Canada.
* *
:Microsoft® Encarta® 2009 [DVD]. Microsoft
Corporation, 2008.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
I.2.2. Le segment terrestre
Encore appelé secteur terrien, c'est l'ensemble
constitué par les terminaux, les stations terriennes qui assurent
l'émission et la réception des signaux de trafic de tout type
à destination ou en provenance des satellites et qui servent d'interface
avec les réseaux de communication de la terre.
La station terrienne comprend l'ensemble des équipements
terminaux d'une liaison par
satellite. Elle joue un rôle équivalent à
celui d'une station terminale de faisceau hertzien.
Les stations terriennes comprennent en général six
(6) principales parties que sont :
- l'antenne d'émission et/ou de réception,
- les récepteurs munis d'amplificateur à faible
bruit,
- les émetteurs,
- les équipements de modulation, de démodulation et
de transposition des fréquences, - les équipements de traitement
des signaux,
- les interfaces avec les réseaux de terre.
I.2.3. Les bandes de fréquences
Le spectre radioélectrique est une ressource rare et
limitée. Les progrès techniques ouvrent chaque jour de nouvelles
possibilités d'application du spectre qui suscitent un
intérêt croissant et une demande de plus en plus importante pour
cette ressource limitée.
Compte tenu de cette demande croissante, l'utilisation du spectre
doit être rendue plus efficace.
Pour que le spectre soit utilisé de façon
efficiente, son utilisation doit être coordonnée et
réglementée dans le cadre des législations nationales et
le Règlement des radiocommunications établi par l'Union
Internationale des Télécommunications (UIT) pour que chaque pays
puisse tirer le meilleur parti de sa ressource des spectres, il est important
que les activités de gestion du spectre facilitent la mise en place des
systèmes de radiocommunications et fassent en sorte que ces
systèmes fonctionnent sans brouillages mutuels.
C'est dans cette logique qu'a été établi le
tableau récapitulatif des bandes de fréquences utilisées
dans les services fixes par satellites pour les satellites
géostationnaires :
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
Bande de fréquences (Ghz)
|
Utilisation courante
|
Dénomination courante
|
Trajet montant
|
Trajet descendant
|
|
5,725 - 6,275
|
3,400 - 3,950
|
Satellites nationaux (Russie : Statsionar et Express
|
|
(550 Mhz)
|
(550 Mhz)
|
international (Interspoutnik))
|
6/4
|
5,850 - 6,425
|
3,625 - 4,200
|
Satellites nationaux et internationaux
|
(Bande C)
|
(575 Mhz)
|
(575 Mhz)
|
Bande utilisée par Intelsat
|
|
6,725 - 7,025
|
4,500 - 4,800
|
Satellites nationaux ( plan pour le SFS, RR appendice
|
|
(300 Mhz)
|
(300 Mhz)
|
S30B)
|
8/7
|
7,925 - 8,425
|
7,250 - 7,750
|
Satellites gouvernementaux et militaires
|
(Bande X)
|
(500 Mhz)
|
(500 Mhz)
|
|
13/11
|
12,75 - 13,25
|
10,70 - 10,95
|
Satellites nationaux ( plan pour le SFS, RR appendice
|
(Bande Ku)
|
(500 Mhz)
|
11,20 -11,45
|
S30B)
|
|
|
(500 Mhz)
|
|
|
|
10,95 - 11,20
|
Satellites nationaux et internationaux dans les régions 1
et
|
|
|
11,45 - 11,70
|
3. Intelsal, Eutelsat, Loutch,...
|
|
|
12,50 - 12,75
|
|
13-14 /11-12
|
13,75 - 14,50
|
(1000 Mhz)
|
|
(Bande Ku)
|
(750 Mhz)
|
10,95 - 11,20
|
Satellites nationaux et internationaux dans la région
2.
|
|
|
11,45 - 11,70
|
Intelsat, Anik A et B, G-star, ...
|
|
|
12,50 - 12,75
|
|
|
|
(750 Mhz)
|
|
18/12
|
17,3 - 18,1
|
Bande du SRS
|
Liaison de connexion du plan pour le SRS
|
|
(800Mhz)
|
|
|
30/20
|
27,7 - 30,0
|
17,7 - 20,2
|
Satellites nationaux et internationaux : divers projets
à
|
(Bande Ka)
|
(2500Mhz)
|
(2500 Mhz)
|
l'étude (Europe, USA, Japon, ...)
|
40/20
|
42,5 - 45,5
|
18,2 - 21,2
|
Satellites gouvernementaux et militaires
|
(Bande Ka)
|
(3000 Mhz)
|
(3000 Mhz)
|
|
TABLEAU 1.1 : Bandes de fréquences
utilisées dans les SFS pour les satellites
géostationnaires
(source : Union Internationale des
Télécommunications. (2002). Manuel sur les
télécommunications par satellite,
troisième édition. WILEY INTERSCIENCE, Canada. Page
14)
I.2.4. La couverture
La zone de couverture, footprint en anglais, signifie
empreinte. C'est la zone géographique couverte ou arrosée par
le(s) signal (aux) d'un satellite. La couverture d'exploitation dépend
directement de la puissance d'émission du satellite, ainsi que de la
direction et du type d'antenne d'émission. L'intensité du signal
reçu au sol s'exprime généralement en dBW.
Théoriquement, plus la valeur du signal reçu en dBW est
élevée, plus la réception est bonne. Les opérateurs
de satellite utilisent une cartographie (carte de zone de couverture) pour
illustrer la zone de couverture satellitaire.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
(Source : Document SINUTA, « Formation sur
l'installation et mise en service de la parabole », Page 6)
I.3. Techniques d'accès au média
C'est l'ensemble des techniques permettant d'assurer des liaisons
simultanées entre plusieurs stations terriennes via un seul
satellite.
Plusieurs techniques sont utilisées :
- Accès multiple par répartition de
fréquence (AMRF/FDMA) ;
- Accès multiple par répartition dans le temps
(AMRT/TDMA) ;
- Accès multiple par répartition codée
(AMRC/CDMA).
Le choix de la technique d'accès dépend
essentiellement : - de la quantité d'informations à transmettre
;
- du nombre de stations à gérer.
FIGURE 1.2 : Présentation
schématique des techniques d'accès au média
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
Principales caractéristiques de ces différentes
techniques d'accès :
· Accès AMRF/FDMA
-Découpage de la bande de fréquences en plusieurs
porteuses (1 porteuse par canal de la station terrienne) ;
- réémission satellite (après
transposition) des n porteuses vers toutes les stations terriennes ;
- réception dans chaque station de toutes les porteuses :
démodulation et extraction des voies qui lui sont destinées.
Avantages : souplesse d'emploi,
simplicité car proche d'un système analogique.
Inconvénients : produits d'intermodulation, pertes de
puissance si plusieurs porteuses sont sur un même canal.
· Accès AMRT/TDMA
- Découpage du canal fréquentiel en trames et en
slot. L'information est sous forme d'impulsion analogique ou numérique
;
- émission (station i) sur toute la bande du
répéteur pendant Äti et se fait périodiquement ; -
synchronisation des N stations émettrices (station de
référence) ;
- réception dans chaque station et tri des paquets.
Avantages : permet d'acheminer des
quantités importantes de données et de satisfaire un grand nombre
d'utilisateurs.
Inconvénient : la synchronisation
temporelle doit être fine.
· Accès AMRC/CDMA
- Utilisation d'une ou plusieurs cellules
«temps/fréquence» ;
- information : impulsion analogique ou numérique ;
- techniques : saut de fréquence et spectre
étalé (porteuse unique).
Avantage : très bonne
insensibilité au brouillage.
Inconvénient : rendement faible.
L'accès multiple peut également être obtenu
par diverses combinaisons AMRF/AMRT/AMRC et peut être
réalisé ou modifié dans le satellite par traitement
à bord.
Par ailleurs, les procédés d'accès
multiples peuvent être divisés en deux catégories, suivant
leur mode d'assignation :
- L'Accès Multiple Pré assigné
(AMP) dans lequel les différentes voies sont attribuées
aux utilisateurs de manière permanente ;
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
- L'Accès Multiple avec Assignation à
la Demande (AMAD) dans lequel une voie de transmission est
assignée seulement pour la durée de la communication. Ce mode
améliore considérablement l'efficacité d'utilisation du
système.
I.4.Les types de modulation
Pour faire en sorte que l'onde « porte » un
message, on utilise la modulation. Le procédé consiste à
modifier une ou plusieurs caractéristiques de l'onde radio (porteuse)
selon le type d'informations que l'on souhaite envoyer. Le
procédé inverse, la "démodulation", sert à
reconstruire l'information d'origine (discours, données informatiques ou
programme TV) dans le récepteur.
En pratique, la méthode de modulation,
généralement assez complexe, est choisie afin d'optimiser les
performances d'une liaison satellite selon le type d'information à
transporter. L'information est souvent codée à l'émetteur
afin de pouvoir détecter et corriger les éventuelles erreurs dues
à une mauvaise interprétation dans le récepteur. Des
techniques semblables, tout aussi élaborées, sont
utilisées par exemple pour protéger les disques laser audio
contre les rayures et les mauvaises manipulations.
En transmission numérique comme analogique, trois
principaux types de modulation sont connus :
- La modulation par déplacement de fréquence
(FSK) ; - La modulation par déplacement d'amplitude (ASK) ; - La
modulation par déplacement de phase (PSK).
I.5. Paramètres et bilan de liaison
La qualité d'une liaison par satellite dépend
entre autre du bon dimensionnement de la liaison et la prise en compte du
rapport signal sur bruit seuil permettant d'avoir une qualité de
communication acceptable. La FIGURE 1.3 : montre que la
performance totale d'une liaison unilatérale entre deux stations
terriennes (d'émission et de réception) dépend de trois
(3) éléments : la liaison montante, le récepteur du
satellite et la liaison descendante.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
I.5.1. Bilan d'une liaison
Dans la suite, nous présenterons uniquement le calcul du
bilan de liaison dans le cas d'une liaison descendante.
Le gain d'une antenne parabolique permet une réception ou
une émission des signaux en fonction de la surface du
réflecteur.
La surface efficace d'un réflecteur d'une antenne
parabolique est donnée par
Áe = Á.ç avec0? ?? 1
(1)
et le gain d'une antenne parabolique est donné par
l'expression suivante :
4ð.Á
e . f 2
4ð.Á
e =
g =
ë 2 c2
(2)
La puissance surfacique (Power flux density) qui est la
puissance rayonnée surfaciquement par une antenne dans une direction
donnée et à une distance suffisamment grande. Elle est obtenue
par l'expression :
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
( pfd )i= pe ·
·
4 ðd 2 i=isotrope (3)
pire p e g e
.
pfd ð d ð d
= 2 2 = (4)
4 . 4 .
avec, la PIRE, qui est la Puissance Isotrope Rayonnée
Équivalente, a pour expression : pire = pe
. ge (5)
La puissance reçue par la station de réception
à une distance d de l'émetteur (avec une ouverture
équivalente Ae).
p g
.
e e
On a donc, 2
p pfd A
= ( ). . A = (6)
r e e
4 .
ð d
Et, d'après (2), on a
(7)
ë 2 e 4 ð
g .ë
4 ð.A e rA
2
(7) dans (6) nous donne :
2
? ë ?
p r g r g e p e
= . . . ? ? (8)
? ?
4 .
ð d
2
l ? ð ?
4 . d
En posant ? ë ? affaiblissement en espace libre, on obtient
:
d = ? ?
g r . g e
. p e g r.pire
=
pr =
En dB (décibel), on a l'expression suivante :
Pr = PIRE
G+r Ld- (10)
Avec,
Á :
e
|
aire efficace de la parabole
|
|
Á: Aire de la parabole ç: Å
fficacité
g : gain d'une antenne
ge : gain de l'antenne émettrice (dans une
formule en Watts) gr : gain de l'antenne receptrice (dans une formule
en Watts) Ge : gain de l'antenne émettrice (dans une
formule en dB)
l d ld
(9)
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
Gr : gain de l'antenne receptrice (dans une
formule en dB) ë : longueur d'onde
f : fréquence
c: célérité de l'onde (la
lumière) dans l'air
d : distance station terrienne - satellite
pe: puissance émise en watts
Pe : puissance émise en dB
p r: puissance récue en
Watts
Pr : puissance récue
en dB
ld : les pertes en espace libre (dans une
formule en Watts) Ld : les pertes en espace libre (dans une
formule en dB) K : constante de Boltzmann
T : température en Kelvin
B : Bande passante
I.5.2. Rapport signal sur bruit
La qualité de la communication, en l'occurrence la
qualité du signal de bande de base (information) reçue par le
terminal de l'usager, dépend du rapport puissance/bruit à la
réception, en relation avec l'opération de
modulation/démodulation et éventuellement l'opération de
codage/décodage.
Pour la liaison descendante, on a
( signal / bruit )downlink = p
r / N (11)
avec N = KTB
d'où,
( signal bruit
/ ) = (12)
downlink g g p
l d .
r e e
. .
KTB
En dB on obtient l'expression :
( / ) d 10log ( )
signal bruit = P + G + G -
L - KTB (13)
downlink e e r
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
I.6. Les caractéristiques des antennes
I.6.1. Les antennes satellitaires :
Les satellites transmettent les signaux via les antennes par
différentes polarisations. C'est ainsi que nous avons la polarisation
horizontale, la polarisation verticale, polarisation orthogonale (horizontale
et verticale) et les polarisations circulaires (gauche et droite).
FIGURE 1.4 : Polarisation verticale et
Polarisation horizontale
I.6.2. Les antennes des stations terriennes :
Les antennes paraboliques communément appelées
paraboles par le grand public, sont des antennes disposant de
réflecteurs paraboliques basés sur les propriétés
géométriques de la courbe nommée parabole et de la surface
nommée paraboloïde de révolution. Cette antenne
qualifiée d'universelle puisque qu'elle fonctionne en théorie sur
toute fréquence ou longueur d'onde, est cependant seulement
employée à partir de la bande L dès 1,1GHz et lorsque le
gain d'antenne élevé est recherché.
Ces antennes peuvent être montées de
différentes façons en fonction du résultat
recherché. Néanmoins, cinq principaux types de montage existent
:
- Le montage Prime-focus ;
- Le montage Offset ;
- Le montage Cassegrain ;
- Le montage de Grégory ;
- Le montage Tore.
La figure ci-dessous présente les trois montages les plus
utilisés :
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
FIGURE 1.5 : Schéma présentant
quelques montages d'une antenne parabolique
I.6.3. Calcul de l'orientation d'une antenne
L'application de quelques règles de trigonométrie
sphérique permet de calculer les angles de positionnement.
á = latitude de la station.
â = longitude de la station.
ë= différence de longitude entre la
station et le satellite.
è = angle d'élévation.
Az = azimute.
I.6.3.1. Angle de Site ou élévation
L'angle de site è, aussi appelé
hauteur, peut être calculé par :
r h 2 2
cos è +
= 1 cos cos
- á
d
avec
r = rayon de la terre (6378
km),
h = altitude du satellite
(35786 km si géostationnaire),
r + h = distance centre de la terre -
satellite (42164 km si géostationnaire), d
= distance station - satellite.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
d est calculé par la formule :
d 2 = h 2+ 2 r r + h
1 - cos á cos ë
( )( )
|
|
I.6.3.2. Azimut
L'azimut est la position du satellite par rapport au Nord
géographique. Il peut être calculé par :
sin( )
Az
1 cos .cos
2 2
- á
sinë
=
ë
La figure ci-dessous illustre bien les notions d'azimut et
d'élévation pour un satellite.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
I.6.3.3. Exemple pour quelques villes du Cameroun
Les formules présentées plus haut nous permettent
d'obtenir le tableau suivant :
CAMEROUN
|
à 22°0' Ouest (CanalSat
Horizons)
|
Pour le satellite NSS7
|
|
Latitude (á)
|
Longitude (â)
|
Azimut (Az)
|
Élévation (è)
|
Ngaoundére
|
7°19'
|
13°35'
|
260°
|
48°
|
Yaoundé
|
3°52'
|
11°30'
|
264°
|
50°
|
Bertoua
|
4°34'
|
13°41'
|
263°
|
48°
|
Maroua
|
10°35'
|
14°19'
|
255°
|
47°
|
Douala
|
4°2'
|
9°42'
|
264°
|
52°
|
Garoua
|
9°17'
|
13°23'
|
257°
|
48°
|
Bamenda
|
5°57'
|
10°9'
|
261°
|
52°
|
Bafoussam
|
5°28'
|
10°25'
|
262°
|
52°
|
Ebolowa
|
2°55'
|
11°9'
|
265°
|
51°
|
Buéa
|
4°9'
|
9°14'
|
263°
|
54°
|
|
TABLEAU 1.2 : Indicatif des azimuts et des
élévations de quelques villes camerounaises
(Source : Document SINUTA, « Formation sur
l'installation et mise en service de la parabole », Page 11)
C'est valeurs peuvent aussi être obtenues en entrant
dans un logiciel de calcul ou un site WEB approprié les valeurs de la
longitude et de la latitude d'un point obtenues à partir d'un
récepteur GPS.
I.7. Les applications des satellites
I.7.1. La téléphonie
Même concurrencée par les câbles optiques
terrestres ou sous-marins, l'application qui est toujours la plus importante
pour les satellites de communication est la téléphonie
internationale. Les centraux locaux transportent les appels jusqu'à une
station terrienne (aussi appelée téléport), d'où
ils sont émis en direction d'un satellite géostationnaire.
Ensuite ce satellite les retransmet vers une autre station qui procède
à la réception et l'acheminement final. Les
téléphones mobiles satellitaires (depuis des bateaux, avions,
etc.) eux se connectent directement au satellite. Ils doivent donc être
en mesure d'émettre un signal et de le pointer vers le satellite
même en cas de mouvements (vagues sur un bateau, déplacement et
turbulences en avion).
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
I.7.2. La télévision et la radio
En télévision et radio, on sépare
traditionnellement les utilisations en deux groupes : services occasionnels (OU
pour Occasional Use, en français liaisons de contributions, ou
transmissions) et services permanents (ITV pour International TV, en
français diffusion). En effet, le nombre de récepteurs varie :
maximum quelques dizaines de professionnels en services occasionnels et un
nombre illimité en ITV. Les contraintes techniques sont donc totalement
différentes, tout en utilisant les mêmes satellites.
Un service ITV transmet à destination de petites
antennes de réception (de 60 cm à 1.10m en Europe) situées
directement chez les particuliers. En général les
fréquences utilisées étaient dans la bande K (Ku, de 10.70
à 12.75 GHz, Ka, de 20 à 30 GHz), même si de nos jours,
avec l'évolution des technologies, on est en mesure de diffuser en bande
C (de 3.7 à 4.2 GHz) vers des particuliers (c'est le cas du bouquet
Canal Horizon en Afrique par exemple). On parle de diffusion DTH
(Direct-To-Home, c'est-à-dire directement vers le particulier). Les
principaux opérateurs en Europe sont British SkyBroadcasting au
Royaume-Uni, CanalSat en France, BellTélé et ShawDirect au
Canada, SkyAngel aux États-Unis d'Amérique.
Un service OU est une liaison de A vers B (cas d'une
unilatérale) ou de A vers B, C, D... avec un nombre limité de
récepteurs (cas d'une multilatérale). A l'origine, ces services
utilisaient la bande C et la moitié inférieure de la bande Ku. De
nos jours, tout le monde utilise les fréquences disponibles, la
ressource étant limitée, le besoin croissant et les contraintes
techniques liées à l'utilisation de telle bande plutôt que
telle autre ayant tendance à disparaître. Ce sont des liaisons
utilisées pour ramener des images non montées au siège
d'une chaîne par exemple, ou pour couvrir en direct un
événement extérieur. On rencontre aussi des applications
de télémédecine, d'enseignement à distance, de
visioconférence internationale, etc. Ce type de service est aussi
utilisé pour assurer l'alimentation en images de clients d'agences
(comme l'UER, APTN, Reuters).
Par le passé, les satellites utilisés pour des
services OU étaient différents des satellites pour des services
ITV. En effet, ils émettaient à des puissances moindres, ce qui
nécessitait des antennes avec un fort gain, donc un grand
diamètre (4.80m - 6.30m en bande Ku, 11m - 13m voir plus en bande C,
étaient des tailles couramment utilisées).
De nos jours, avec l'augmentation de la sensibilité
des récepteurs, tout le monde utilise des satellites à puissance
réduite, que ce soit en transmission ou en diffusion, les
opérateurs
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
garantissant la qualité des liaisons point à
point grâce à la taille des antennes utilisées, ce qui leur
permet de garder les grandes antennes qui n'auraient pas lieu d'être.
Mais rien n'empêche à un particulier équipé d'un
système de réception très sensible, de recevoir sur une
petite antenne des liaisons unilatérales qui ne lui sont pas
destinées (si ces dernières ne sont pas cryptées bien
sûr, ce qui est de plus en plus rare). Il n'est d'ailleurs pas rare de
nos jours de voir les opérateurs satellites mélanger plusieurs
signaux numériques sur le même satellite. Enfin, certains canaux
des bouquets européens sont réservés à des liaisons
privatives cryptées.
En Europe, les deux principaux opérateurs de
transmission (qui exploitent les liaisons, mais ne sont pas forcément
propriétaires des satellites ou des canaux utilisés) sont
Globecast, filiale de France Télécom et Arqiva (ex NTL Broadcast)
qui a racheté BT Media and Broadcast, ex-filiale de BT Group. Ces
opérateurs gèrent aussi bien des téléports (station
d'émission et de réception) que des flottes de camions SNG
(Satellite News Gathering, c'està-dire camion de transmission
satellite).
Télévision mobile
À l'origine destinées à la diffusion
vers des points de réceptions fixes, les technologies de diffusion de
télévision par satellite ont pris un tournant en 2004, avec
l'arrivée de deux nouveaux systèmes de transmission par
satellites aux États-Unis. Les systèmes SIRIUS et XM Satellite
Radio Holdings permettent en effet la diffusion de télévision par
satellite vers des récepteurs mobiles. Des constructeurs ont aussi
lancé de nouvelles antennes spéciales pour la réception
mobile de télévision satellite. Utilisant la technologie GPS
comme référence, ces antennes se repointent automatiquement vers
le satellite, quels que soient la position et le mouvement du support de
l'antenne. Ce type d'antenne satellite mobile est très
apprécié des propriétaires de camping-cars par exemple.
Ces antennes sont aussi utilisées par la compagnie aérienne
JetBlue, qui permet ainsi à ses passagers d'avoir une chaîne de
télévision en direct, visible en vol sur des moniteurs LCD
montés dans les dossiers des sièges.
I.7.3. Les radioamateurs
Les opérateurs radioamateurs ont accès aux
satellites OSCAR qui ont été réalisés par des
universités ou des clubs radioamateurs, et lancés par exemple en
passager auxiliaire avec des satellites d'observation. La plupart de ces
satellites fonctionnent comme des répéteurs et sont en
général accessibles aux amateurs équipés en UHF ou
en VHF avec des antennes très directives, comme des antennes de type
Yaggi, ou des antennes paraboliques. En raison des
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 1 :
GENERALITE SUR LES SYSTEMES DE COMMUNICATION PAR SATELLITE
|
|
limitations des équipements au sol, la plupart de ces
satellites sont dans une orbite terrestre basse, et ne peuvent transmettre
qu'un nombre limité de contacts courts à un moment donné.
Certains de ces satellites fournissent aussi de la retransmission de
données, utilisant les protocoles AX.25 ou similaires.
I.7.4. L'internet et les données par satellite
Depuis quelques années, les techniques de
communication par satellite sont utilisées pour des connexions Internet
à haut débit. C'est surtout très utile pour des
utilisateurs très isolés qui ne peuvent pas être
connectés en ADSL ou via le réseau téléphonique.
Ces techniques servent aussi pour des entreprises ou des organisations
implantées mondialement et ne voulant pas dépendre d'un
opérateur de télécommunication local pas toujours fiable,
et qui veulent que tous leurs réseaux soient gérés par le
même opérateur. Enfin l'utilisation d'un satellite pour
l'échange de données permet de se passer des Fournisseurs
d'Accès à Internet (FAI) locaux.
I.8. La problématique de la transmission
Puisqu'un satellite géostationnaire se trouve à
environ 36 000 km d'altitude, une onde radio met un peu plus de 100 ms pour
l'atteindre, et autant pour être acheminée à sa destination
finale, d'où l'accusé de réception repart en sens inverse.
La durée totale du cheminement total est de 400 ms. Non seulement ce
délai se montre très gênant lors des communications
téléphoniques (phénomène d'écho), mais il
complique notablement la gestion des accusés de réception dans
les transmissions par paquet, les en-cours se comptant alors par millions.
A titre d'exemple, sur un canal ATM courant à 622 Mb/s,
il convient de remarquer que les bits en transit (déjà partis et
pas encore arrivés) sont à tout moment au nombre de 124 millions,
soit 15,5 Mo.
I.9.Conclusion
Au terme de ce chapitre, nous avons étudié les
généralités sur les systèmes de communications par
satellite en général en présentant quelques aspects
techniques sur les liaisons satellitaires, les caractéristiques des
antennes et les problèmes de transmissions.
Il est donc question maintenant de présenter de
façon détaillé les systèmes de réception TV
par satellite.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 2 :
ETUDE DES SYSTEMES DE RECEPTION TV EN BANDE KU PAR SATELLITES
|
|
CHAPITRE II. ÉTUDE DES SYSTÈMES DE
RÉCEPTION TV EN BANDE KU PAR SATELLITES
II.1. Introduction
La télévision par satellite consiste à
émettre depuis un satellite en orbite géostationnaire des
programmes de radio et de télévision analogique ou
numérique, payants (cryptés) ou gratuits (en clair).
Le satellite renvoie sur une grande surface de la terre, le
signal qui lui est envoyé d'une station émettrice. Ainsi, si le
signal est codé de façon analogique ou numérique, il sera
renvoyé respectivement de façon analogique ou
numérique.
L'avantage de la télévision par satellite
réside donc dans la possibilité de recevoir la
télévision dans n'importe quelle région, ceci explique le
développement de ce type de réception dans les régions
montagneuses.
De plus, il est tout à fait possible, en orientant son
antenne sur d'autres satellites de capter des programmes de
télévisions étrangères.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 2 :
ETUDE DES SYSTEMES DE RECEPTION TV EN BANDE KU PAR SATELLITES
|
|
II.2. Présentation des systèmes de
communication TV par satellite
II.2.1. La chaîne de production et
d'émission
La chaîne de production et d'émission
représente l'ensemble des opérations et des équipements
qui permettent de produire, puis de transmettre le signal vers le satellite.
Elle peut être représentée par la Figure ci-dessous.
FIGURE 2.2 : Chaîne d'émission TV
par satellite
II.2.2. La chaîne de réception
La chaîne de réception par satellite
représente l'ensemble des opérations et des équipements
qui permettent de recevoir et transmettre les signaux par le satellite. Elle
est composée des éléments suivants :
II.2.2.1. Tête de réception ou L.N.B
Le câble d'alimentation de l'antenne est relié
à une antenne source, communément appelée source, qui est
placée au foyer du réflecteur parabolique. Le but de la source
est d'éclairer entièrement le réflecteur.
|
|
|
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 2 :
ETUDE DES SYSTEMES DE RECEPTION TV EN BANDE KU PAR SATELLITES
|
|
II.2.2.2. La parabole
Le réflecteur parabolique est chargé de
concentrer les ondes reçues ou émises (radar,
télévision, Wi-Fi...) vers l'antenne source qui se situe au foyer
de la parabole. Les antennes paraboliques de petit diamètre sont
fabriquées en tôles embouties (acier ou aluminium).
Pour les antennes de grand diamètre, les
réflecteurs sont parfois réalisés en grillage, ce qui a
pour effet de diminuer la prise de vent. Le réflecteur ne doit pas
comporter des creux ou des bosses dont l'amplitude est supérieure
à 5% de la longueur d'onde.
|
|
|
II.2.2.3. Câble blindé
Le câble coaxial reliant les différents
éléments, véhicule des signaux hautes fréquences.
Il doit donc avoir des spécifications lui permettant de faire circuler
des signaux de fréquences allant jusqu'à 2,15 GHz (limite haute
de la BIS).
Le double blindage et le recouvrement total sont
impératifs (feuillard + tresse). La caractéristique principale
d'un câble coaxial est l'affaiblissement du signal sur une longueur de
100m, exprimée en dB / 100m. Cette valeur dépend de la
fréquence du signal : Une valeur correcte se situe à 32 dB / 100m
à F = 2,15 GHz.
II.2.2.4. Connecteur de type F
Ce connecteur, semblable au connecteur utilisé pour le
réseau hertzien, offre une plus grande immunité aux parasites et
une plus grande solidité mécanique : il est vissé.
Pour connecter le LNB, un connecteur étanche est
conseillé.
|
|
|
II.2.2.5. Terminal numérique
Le terminal numérique est l'équipement
intelligent de la chaîne de réception TV par satellite. Il sert
à démoduler et à décrypter le signal reçu.
Il se connecte au téléviseur par une prise Péritel
appelée SCART)
|
|
|
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 2 :
ETUDE DES SYSTEMES DE RECEPTION TV EN BANDE KU PAR SATELLITES
|
|
II.2.2.6. Câble péritel
C'est le câble qui relie le terminal numérique au
téléviseur.
II.2.2.7. Téléviseur
C'est l'appareil qui permet de recevoir les programmes
émis par télédiffusion. C'est l'élément
final de la chaîne de réception TV par satellite.
|
|
|
II.2.2.8. Parafoudre BIS
Cet équipement, placé sur la descente du
câble venant du LNB et à deux (2) mètre du terminal
numérique permet d'assurer la protection des équipements. Il
bloque les courants résiduels de foudre et par ricochet, son
intérêt réside donc dans la durabilité du
matériel.
II.3. La bande Ku
Les satellites transmettent leurs signaux dans
différentes bandes de fréquences,
suivant la nature des services qu'ils assurent, tout comme il
existe différentes bandes
radio (FM, AM) ou différentes bandes de réception
hertzienne (UHF, VHF).
La transmission de programmes à destination des
particuliers est aujourd'hui essentiellement assurée dans une bande de
fréquences allant de 10.70 GHz à 12.75 GHz : c'est la bande
Ku (Kurtz-under).
Pour mémoire, la bande C (3.7 à 4.2 GHz) est
également exploitée, mais elle concerne
uniquement la transmission de flux professionnels, par exemple
entre chaines de télévision.
La bande Ku et la bande Ka (Kurtz after) ont
été choisies notamment en raison des faibles dimensions
nécessaires (en utilisant des satellites de moyenne puissance) pour
pouvoir la capter correctement. En effet, pour capter la bande C, il n'est pas
rare de devoir utiliser des paraboles dont la taille dépasse les 2 voire
3 mètres. En bande Ku, on peut commencer à recevoir dans de
bonnes conditions avec des paraboles allant de 50 à 75
centimètres seulement, ce qui rend ces équipements
appropriés pour les installations chez les particuliers.
Compte tenu des fréquences utilisées et des
puissances mises en oeuvre, la réception des signaux ne peut se faire
que dans des conditions bien particulières, garantissant le bon
acheminement de l'information. Elle n'est possible que s'il n'y a aucun
obstacle entre le point
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 2 :
ETUDE DES SYSTEMES DE RECEPTION TV EN BANDE KU PAR SATELLITES
|
|
de réception et le satellite ! De ce fait, il faut
choisir avec soin le positionnement des équipements de réception,
car le simple feuillage d'un arbre sera un obstacle infranchissable pour les
signaux.
II.4.Le Protocole DiSEqC
Protocole de standardisation des commandes et des dialogues
entre les différents systèmes de réception satellite. Ce
Digital Satellite Equipment Control (DiSEqC), que l'on pourrait traduire par
contrôle numérique de l'équipement satellite, a
été élaboré par Eutelsat. Son principe est
fondé sur un bus informatique de communication véhiculé
par le câble coaxiale. Il peut remplir plusieurs fonctions telles que la
commutation entre deux LNB, la gestion des systèmes motorisés.
Ces fonctions dépendent de la version utilisée.
II.5.La ceinture de Clarke
C'est l'écrivain Arthur Clarke qui a donné son
nom à ce terme astronomique et a déterminé
mathématiquement les données de l'orbite géostationnaire,
où les satellites paraissent immobiles vus de la terre. Cette expression
désigne donc l'espace géographique situé à 35 786
Km où est positionné l'ensemble des satellites
géostationnaires.
II.6.Les Indicateurs de performances
II.6.1. L'indicateur de niveau de réception
Le niveau de bargraphe doit se situer entre 2 et 4 ce qui
correspond à environ 55/70dBmicronV. Cet indicateur ne peut et ne doit
pas remplacer le mesureur de champs qui est un des outils indispensables au
pointage correct d'une antenne parabolique. Le niveau de signal reçu est
extrêmement lié au taux d'erreur binaire (Eb/No).
II.6.2. La mesure de champs
Elle est réalisée par un analyseur de signaux
qui permet de trouver la position optimale de l'antenne. Cet outil est donc
l'un des outils à utiliser pour réaliser une installation de
bonne qualité.
II.6.3. Le réglage de la réception
numérique
La réception numérique par satellite permet
d'obtenir une image et un son de très bonne qualité à
condition que l'installation des équipements de réception soit
correctement réglée.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 2 :
ETUDE DES SYSTEMES DE RECEPTION TV EN BANDE KU PAR SATELLITES
|
|
Dans le cas contraire, les images seront perturbées des
gels d'images, des écrans noirs, des effets mosaïques ou des
coupures de son.
II.6.4. Le taux d'erreur
C'est le nombre de données perdues ou tronquées
par rapport au nombre de données à transmettre.
Le calcul du taux d'erreur s'effectue après
démodulation et circuit de correction de Viterbi. Dans les
équipements canal Satellite horizons, la couleur indique le taux
d'erreur sur l'écran de notre téléviseur (le terminal
numérique étant allumé).
A titre d'exemple, un taux d'erreur de 3
10- est équivalent à 1 donnée
perdu pour 1000 à
transmettre
C'est ainsi que nous avons :
- Le vert : taux d'erreur inférieur à 3
10-
- Orange : taux d'erreur supérieur à 3
10-
- Rouge : taux d'erreur supérieur à 2
10-
|
|
|
II.7. Conclusion
L'étude du cadre théorique nous a permis
d'étudier les systèmes satelitaires et plus
particulièrement la réception TV par satellite en
présentant les éléments tels que la chaîne
d'émission et de réception, la bande Ku, le protocole DiSEqC, la
ceinture de Clarke et les indicateurs de performance.
Il est donc question pour la suite de ce travail de faire une
étude de l'éxistant et par la suite mettre en place une politique
d'optimisation.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 3 :
ANALYSE CRITIQUE DU SYSTEME TV PAR SATELLITE CHEZ SATCOM
|
|
DEUXI?ME PARTIE : ÉTUDE DE
L'EXISTANT ET MISE EN PLACE D'UNE
POLITIQUE D'OPTIMISATION
|
|
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 3 :
ANALYSE CRITIQUE DU SYSTEME TV PAR SATELLITE CHEZ SATCOM
|
|
CHAPITRE III. ANALYSE CRITIQUE DU SYSTÈME DE
RÉCEPTION TV PAR SATELLITE CHEZ SATCOM
III.1. Introduction
L'étude de l'existant, des méthodes et
techniques utilisées par SATCOM dans le cadre des prestations
liées à la réception TV par satellite est
l'élément fondamental de ce travail. Car, c'est à la suite
de cette étude que nous ressortirons les différents points
faibles du système actuel.
Au sortir de cette étude, nous pourrions donc apporter
des solutions en fonction des réalités de l'entreprise et les
adapter à notre contexte.
Il est donc question dans ce chapitre, de décomposer
l'ensemble des éléments ou des systèmes intervenant dans
la chaîne de réception TV par satellite afin de ressortir leurs
défaillances respectives dans l'optique d'améliorer la
qualité du signal reçu.
III.2. Analyse critique des méthodes et des
techniques actuelles
III.2.1. La bande Ku
Les fréquences de la bande Ku étant
supérieures à 10 GHz et compte tenu du fait que nous sommes en
zone équatoriale où les chutes de pluie sont lourdes
(supérieur à 100mm par heure en saison de pluie), une
dégradation notable et proportionnelle à la quantité de
pluie qui tombe se produit sur les signaux transmis par le satellite.
Il est vrai que pour des fréquences plus
élevées de la bande Ku, le problème de dégradation
due aux pluies est encore plus grave. Et pour les fréquences en dessous
de 10Ghz comme la bande C, ce problème est nettement réduit.
III.2.2. Cas des installations
Bien que le respect des normes d'installation soit un souci
pour les techniciens, ces normes ne sont pas toujours respectées. Il est
important de signaler les manquements suivants :
- Les mâts ne sont pas toujours à 90°, ce qui
réduit le niveau de signal à l'entrée du LNB ;
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 3 :
ANALYSE CRITIQUE DU SYSTEME TV PAR SATELLITE CHEZ SATCOM
|
|
- Les mâts des antennes ne sont parfois pas solidement
fixés à cause de la mauvaise qualité de certains murs sur
lesquels ils sont fixés. La conséquence est que, pendant la
saison de pluie, avec les forts vents, les antennes se dépointent ou
tombent ;
- La position choisie pour installer l'antenne n'est pas
toujours optimale. Il est vrai que, dans la plupart des cas, c'est le client
qui est à l'origine de ce problème car refusant que l'antenne
soit installée à l'endroit le plus approprié ;
- Le pointage de l'antenne n'est pas toujours optimal. Deux
principales raisons peuvent expliquer cette cause : la volonté du
technicien de réaliser l'installation rapidement ou l'un des trois
premiers manquements cités plus haut.
Ces défauts pourraient expliquer le nombre
élevé de réglage d'antenne survenu au mois de Mai 2010 au
niveau de Yaoundé. Les seules statistiques disponibles au niveau de
l'entreprise sont présentées dans le tableau ci-dessous :
TABLEAU 3.1 : récapitulatif des
réglages d'antenne et installation de Kit Ku
Ce tableau, tel que présenté, ne nous permet pas
d'avoir d'amples informations sur les causes des déréglages
d'antenne. Il est uniquement quantitatif.
III.2.3. Cas du choix des équipements
Le choix des équipements est aussi un
élément important pour avoir un niveau de signal reçu
optimal. Ainsi, le manque de statistiques fiables et approfondies au niveau du
département technique et de la division recherche et
développement est un élément qui empêche
l'entreprise de faire des choix optimum en termes d'équipements. Les
seuls résultats que nous avons pu avoir sont représentés
sous forme des tableaux suivants :
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 3 :
ANALYSE CRITIQUE DU SYSTEME TV PAR SATELLITE CHEZ SATCOM
|
|
TABLEAU 3.2 (a) :Récapitulatif des retours
d'appareils de réception TV au SAV
TABLEAU 3.2(b) :Récapitulatif des retours
d'appareils de réception TVau SAV
Ces tableaux ne nous permettent pas d'avoir des informations
fiables sur l'origine des pannes, les marques ou les séries d'appareils
présentant des défauts de fabrication et toutes informations
permettant de remédier définitivement au problème.
De plus, les questions posées aux techniciens nous ont
permis de ressortir les différentes pannes possibles par
équipements :
- Le LNB :
En fonction du facteur bruit ou la température d'un
LNB, nous constatons qu'avec le « mesureur de champ », le niveau de
signal reçu est différent. Cette différence, apparemment
insignifiante peut être capitale en saison de pluie quand on sait qu'on
est en zone équatoriale où les pluies sont souvent importantes
pendant les mois de juillet, août et septembre.
- La parabole :
Elle est réalisée dans une forme qui permet de
faire converger le signal en provenance du satellite vers le LNB. Il arrive
quelque fois que lors du transport, il soit plus ou moins déformé
par négligence ou accidentellement. Cette déformation a pour
conséquence que le
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 3 :
ANALYSE CRITIQUE DU SYSTEME TV PAR SATELLITE CHEZ SATCOM
|
|
signal n'est plus correctement reflété vers le LNB
et par ricochet le niveau de signal reçu est réduit en fonction
de la déformation.
- Le câble coaxial :
La qualité du câble est aussi un
élément très important bien que parfois
négligé par les techniciens. Avec des câbles de mauvaise
qualité, les pertes en décibels sont plus importantes, et par
temps de pluie, ces décibels perdus peuvent être plus
significatifs.
Il est vrai que généralement, les clients, lors de
la construction de leurs maisons, installent directement les câbles. Et
en général, ces câbles sont de qualité douteuse.
- Le terminal numérique :
Ici, il a été remarqué qu'en fonction de
la marque ou de la série d'une marque, le nombre de pannes peut
être très important. Ces pannes sont souvent des défauts de
fabrication. Et elles ont pour conséquence une mauvaise qualité
de service.
III.2.4. Cas des installateurs et des employés
Aucun système de suivi des installeurs n'existe dans
l'entreprise. Ce qui a comme handicap le non respect de certaines normes
d'installations. Ceci pouvant être fait dans un souci de vouloir
réaliser l'installation le plus vite possible.
De plus, les installateurs de Kit CanalSat sont souvent seuls
; ce qui est un avantage financier pour l'entreprise mais qui a pour
conséquence notable, une perte en terme de qualité de service
pour les clients.
III.2.5. Cas de la gestion des clients
La gestion des clients est un élément
primordial pour une entreprise. C'est le client qui fait vivre l'entreprise et
à ce titre, il devrait être particulièrement pris au
sérieux. Aussi, nous avons relevé les manquements ci-après
relatifs à la satisfaction client :
- La non-existence des statistiques des plaintes des clients
au sein de l'entreprise. Ce manquement est d'autant plus grave que la
satisfaction des clients est l'objectif de toute entreprise. Elle est fortement
tributaire de la qualité de service liée à la prestation
servie au client ;
- Un système d'enregistrement des requêtes des
clients fastidieux, car le client doit automatiquement se rendre à une
agence pour bénéficier du service.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 3 :
ANALYSE CRITIQUE DU SYSTEME TV PAR SATELLITE CHEZ SATCOM
|
|
III.2.6. Cas du système information
Il est vrai que l'entreprise dispose d'un système
d'information de type ERP (Entreprise Ressources Planning) en français
PGI (Progiciel de gestion intégré) du nom de TINY qui n'a pas
répondu aux attentes du département technique, d'où
l'abandon du projet d'automatisation de la gestion des informations
liées aux prestations techniques.
En effet, TINY a présenté des bugs dans la phase
de déploiement des modules gestion et comptabilité qui
précédaient celle du CRM (Customer Relation Management).
Aussi, ce système avait dès son lancement
été boudé par les principaux utilisateurs pour qui, le
nouvel outil constituait une menace et des difficultés car,
appelés à se familiariser avec cet ERP.
Les conséquences directes du manque d'un outil
informatique pour la gestion du département technique sont :
- l'absence de statistiques sur les prestations fournies par
l'entreprise ;
- l'absence de statistiques pour évaluer le rendement des
techniciens ;
- l'absence de statistiques pour évaluer la
qualité des équipements installés ; - la non optimisation
du processus de gestion du département technique ;
- la non maîtrise des coûts et des délais de
mise en oeuvre et de déploiement par l'entreprise ;
- difficultés de gestion des clients des
différents centres de profits de l'entreprise du groupe SATCOM.
III.3. Conclusion
Au cours de cette étape de l'étude de
l'existant, il a été possible de voir de plus prêt les
méthodes et les techniques utilisées au sein de l'entreprise en
terme d'installation des équipements de réception TV par
satellite, de voir quels pourraient être les maillons faibles de la
chaîne.
Au sortir de ce diagnostique, il est donc important pour nous de
proposer une batterie de mesures pour l'optimisation des niveaux de signaux
reçus dans une installation.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 4 :
MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX
REÇUS
|
|
CHAPITRE IV. MISE EN PLACE D'UNE POLITIQUE
D'OPTIMISATION DES SIGNAUX REÇUS
IV.1.Introduction
Après l'étude des principaux concepts
d'ingénierie des réseaux de télécommunications
satellitaires et après l'étude de l'existant, nous
présenterons dans ce chapitre, une politique pour l'optimisation des
niveaux de signaux reçus en réception TV par satellite.
Nous commencerons par présenter l'approche de
recherche d'optimisation que SATCOM emploiera et par la suite, nous
présenterons un ensemble de mesures à mettre en place pour
l'optimisation des niveaux de signaux dans les installations de
réception TV par satellite en bande Ku.
IV.2.Conception d'un modèle pour
l'optimisation
Dans cette section, il s'agit pour nous de définir,
à partir des approches étudiées, une approche de base qui
permettra de déterminer les différents besoins pour une
optimisation et de définir les paramètres qui seront pris en
considération et les règles d'ingénierie à suivre
par le personnel de SATCOM.
Cette approche respectera le processus présenté
par la figure ci-après :
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 4 :
MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX
REÇUS
|
|
FIGURE 4.1 : Procédure de recherche de
l'approche d'optimisation
IV.3. Mise en place d'une politique d'optimisation
Cette politique est destinée à permettre aussi
bien à SATCOM qu'à CANALSAT HORIZONS qui sont en quête
permanente de la satisfaction client et d'optimisation des niveaux de signaux
d'avoir à leurs dispositions une batteries de mesures efficaces et
efficientes.
De plus, la solution devra répondre aux critères
tels que :
- l'adaptation facile à l'existant de l'entreprise ;
- maximiser l'efficacité des équipements
existants.
IV.3.1. Respect des normes en matière
d'installation
Les signaux transmis en Bande Ku par le satellite NSS7 vers
le terminal numérique sont reçus par la parabole et la tête
de réception. Ces deux équipements doivent donc être
installés avec un maximum de rigueur pour avoir une qualité
d'image et de son optimale. Cette rigueur
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 4 :
MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX
REÇUS
|
|
d'installation est encore plus importante dans les pays
où les conditions climatiques sont mauvaises.
Il est donc demandé pour les installations de respecter
les normes suivantes : IV.3.1.1. Fixer l'antenne de la
manière la plus solide possible
- le pied mural (ou le mât) de l'antenne doit être
correctement et solidement fixé sur le
mur (ou dans le sol) pour que l'antenne puisse tenir
même en période de fort vent ; - la verticalité du
mât doit être très rigoureuse car permet d'optimiser le
niveau de signal
reçu. Cette verticalité devra être
vérifiée à l'aide d'un niveau à bulle.
IV.3.1.2. Orienter correctement l'antenne
Optimiser le pointage de l'antenne en affinant les
réglages de la distance focale, l'azimut, l'élévation et
la polarisation. Ceci pourra être fait avec l'utilisation d'un «
mesureur de champ » qui est un appareil utilisé en réception
par satellite et permettant, grâce à son écran de
contrôle, de visualiser la qualité du signal reçu. En plus
de cet instrument, une boussole est indispensable pour orienter l'antenne vers
la bonne direction du satellite (azimut).
IV.3.1.3. Éviter les épissures
Lors du raccordement de deux câbles, il est strictement
recommandé d'éviter les épissures lors du raccordement.
L'utilisation de deux fiches F et d'une fiche de transition F-F ou d'un
amplificateur (longueur de câble importante) est
préconisée.
IV.3.2. Application des règles plus souples en
temps d'orage, de
pluie ou de brouillard
Le problème de la bande Ku qui subit des
dégradations importante en période de mauvais temps peut
être combattu en déployant une stratégie appropriée
pour le budget de la liaison lors de la conception du réseau de
satellites. Ceci pourra être fait en appliquant les solutions suivantes
:
IV.3.2.1. Appliquer une puissance de transmission
variable en fonction des conditions atmosphériques
En augmentant la puissance d'émission du satellite, on
pourra surmonter les pertes de propagation causées par les conditions
atmosphériques exécrables.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 4 :
MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX
REÇUS
|
|
Il serait donc important pour SATCOM de bien vouloir faire
des suggestions à CANALSAT pour améliorer la qualité de
réception surtout en saison pluvieuse dans les zones
équatoriales.
Il est aussi vrai que, vue la zone de couverture du satellite
NSS7 (Figure 1.1 de la page 10), on se rend compte que, cette empreinte couvre
aussi bien les pays de l'Afrique centrale (Cameroun, Gabon, RCA, ...) que les
pays de l'extrême Ouest de l'Afrique (Sénégal, Gambie,
Guinée-Bissau, ...). Cette largeur géographique pose
évidemment le problème de la non régularité de la
pluie dans ces pays (il peut pleuvoir au dessus Cameroun et
parallèlement faire beau temps sur le Sénégal). Une
solution pour Optimiser la réception serait donc de trouver une
puissance moyenne d'émission en fonction de la pluviométrie
moyenne dans la zone de couverture.
IV.3.2.2. Appliquer une modulation adaptée en
fonction des conditions atmosphériques
Le choix de la technique de modulation doit prendre en compte
les conditions atmosphériques. Le rapport signal sur bruit est
étroitement lié aux conditions atmosphériques. Il serait
donc important de choisir une modulation adaptée en fonction des
conditions atmosphériques pour avoir un rapport signal sur bruit
acceptable.
IV.3.2.3. Associer à la modulation un codage
canal approprié
En numérique, les modulations les plus
utilisées sont les 2-PSK, 4-PSK et 8-PSK dans le cadre des
systèmes satellitaires. Elles sont associées à un codage
de canal permettant la correction des erreurs. Par exemple, pour la
diffusion TV numérique, on associe un codage de Reed Solomon
(204,188,8), un entrelacement de profondeur 12 et un code interne de rendement
R= 1/2 et de longueur de contrainte k=7. Le codage interne apporte un gain de
codage de l'ordre de 4 dB pour un taux d'erreurs de
10-3.*
Ceci dans le respect des formules suivantes :
( ? (
E C 204 1
? ? = ? ?
B . . avec 2
C B
= .log
? ? ? ?
N N 188 2 R
0 D 5
( 1 R b E b '
I I +d'après la formule de Shannon
? BN0)
Où, N0 et N sont
respectivement le bruit thermique et le bruit, C est le
signal, R est le code interne et B est la
bande de fréquence.
*
: Cours B11(CNAM) - TRANSMISSION DES TELECOMMUNICATIONS
-Partie 2 - Chapitre 7 - Slide 5
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 4 :
MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX
REÇUS
|
|
FIGURE 4.2 : Présentation du gain de
codage
IV.3.3. Le choix des équipements doit être
judicieux
Le choix des équipements doit être fait avec le
plus de minutie. Car, un équipement de qualité médiocre
apportera forcement une réception de moins bonne qualité qu'un
équipement de bonne qualité.
A titre d'exemple, pour un câble coaxial de 50m et de
mauvaise qualité, une perte additionnelle supérieure à 3dB
à 950 Mhz est observée. Celle-ci semble négligeable, mais
en temps d'orage ou de fortes pluies, causera à coup sûr une
absence de signal au niveau du terminal numérique.
Dans le même ordre d'idées, on pourra choisir des
antennes à gain plus élevé et des récepteurs avec
une sensibilité très réduite pour des régions
où il pleut presque toute l'année.
Le tableau ci-dessous illustre bien l'importance du choix d'un
câble de qualité :
Qualité du câble
|
Fréquence en Mhz
|
|
950
|
2150
|
21 VATC
|
21,0
|
21,5
|
33,2
|
19 VATC
|
19,0
|
21,0
|
31,0
|
17 VATC
|
17,0
|
18,0
|
27,0
|
11 VATC
|
11,5
|
12,0
|
18,1
|
|
TABLEAU 4.1 : Atténuation (en dB) du
câble pour une longueur de 100m
(Source : Document CANALSAT HORIZON, « SYSTEMES DE
RECEPTION SUR LE SATELLITE NSS7 » diapositive 28)
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 4 :
MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX
REÇUS
|
|
Les équipements devraient donc être choisis avec
une approche très rigoureuse qui reposerait sur les résultats
d'un ensemble de tests de performance par marque, par type, par modèle
et surtout prendre en compte les réalités atmosphériques
de la zone de résidence du client compte tenu des défaillances
liées à la bande Ku.
IV.3.4. Adaptation du diamètre des antennes en
fonction des
niveaux de signaux reçus
Bien que la réception TV du bouquet Canal SAT se fasse
au Cameroun au moyen des antennes de 65cm de diamètres, celle-ci n'est
possible au Nord du Gabon qu'avec antennes de 90cm et dans les régions
du Sud du Gabon avec des antennes 120cm. Il en est de même pour le Congo.
Quant à la RDC, seules les antennes avec un diamètre
supérieur à 120cm donnent un résultat acceptable.
On pourra donc installer chez les clients dans des zones
où la réception est médiocre des antennes à
diamètre approprié.
IV.3.5. Adoption dans certaines zones du pays des
antennes
asservies à pointage automatique
Ceci est une solution pour les zones où les vents sont
assez forts et permanents dans l'année. Elle consiste à installer
un dispositif utilisant la technologie GPS comme référence et
permet à l'antenne de se repointer automatiquement vers le satellite,
quels que soient la position et le mouvement du support de l'antenne.
IV.3.6. Utilisation systématique des mesureurs de
champs
numériques
Lors de l'installation des équipements de
réception TV par satellite en bande Ku, l'utilisation
systématique des mesureurs de champ est indispensable pour avoir un bon
niveau de réception. Nous avons noté avec beaucoup de
satisfaction l'utilisation par le personnel technique de SATCOM, des mesureurs
de champs tels que le Skyhunter, Digitsat Pro
et SEFRAM 7805B.
Parmi ces appareils, nous recommandons
particulièrement ceux de marque SEFRAM et Skyhunter qui permettent de
visualiser la qualité des signaux, les taux d'erreurs avant et
après correction (Viterbi et Reed Solomon), le rapport signal sur bruit,
le taux d'erreurs de modulation.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 4 :
MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX
REÇUS
|
|
L'usage de ces outils permettra à chaque technicien de
veiller au respect des valeurs normalisées exigibles au niveau de la
prise de l'usager à savoir :
Indications
|
Valeurs minimales acceptables
|
Taux d'erreur avant correction
|
10-3
|
Taux d'erreur après correction VITERBI
|
10-8
|
Valeur C/N
|
10dB
|
Taux d'erreur de modulation
|
12dB
|
Niveau de signal
|
Entre 47 et 80dBìV
|
|
TABLEAU 4.2 : Valeurs normalisées
exigibles à la prise usager
IV.3.7. La formation et le recyclage constant du personnel
sont
primordiaux
Les formations et le recyclage des techniciens doivent
être systématiquement institutionnalisés dans l'entreprise.
Ces formations devraient porter sur des thématiques telles que le
respect de normes d'installations, l'amélioration de la qualité
de service ou encore, les responsabilités des parties dans le cadre des
prestations effectuées par l'employé.
De plus, des missions de contrôle devraient être
mises en place pour veiller au respect des normes d'installation par les
techniciens lors des prestations et traiter avec le plus de rigueur les
rapports, les observations et suggestions des techniciens portant sur les
prestations effectuées afin d'apporter des solutions
adéquates.
Ces différentes actions amélioreront forcement la
qualité de service, la qualité des prestations et par ricochet,
optimiseront les niveaux de signaux reçus.
IV.3.8. L'implémentation au sein de l'entreprise
d'un outil d'aide
à la gestion des prestations fournies
Le « Planning Tool » ou l'outil de planification
permet de numériser les prestations et les acteurs liées au
département technique de l'entreprise et d'optimiser les prestations de
réception TV par satellite en apportant un ensemble de données
statistiques aussi bien sur les acteurs que les équipements et les
systèmes qui interviennent dans la chaîne de réception TV
satellitaire.
A ce titre, il permettra d'avoir entre autres, les informations
et les statistiques sur :
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 4 :
MISE EN PLACE D'UNE POLITIQUE D'OPTIMISATION DES SIGNAUX
REÇUS
|
|
- la qualité des équipements par type, par
marque, par série et par modèle. Ce qui permettra à
l'entreprise de faire des choix judicieux et optimaux en termes
d'équipements. Toute marque ou série d'équipements
présentant un fort taux de pannes ou des plaintes récurrentes des
clients pourrait être améliorée ou retirée du parc
de l'entreprise ;
- la qualité des prestations fournies par chaque
technicien. Ici, on pourra savoir si un technicien fait des prestations dans
les règles de l'art, ceci en vérifiant juste les statistiques de
retour de panne sur les prestations qu'il a fournies. Ce qui permettra au
dirigeant de l'entreprise de juger s'il est utile d'organiser une formation ou
un recyclage pour un technicien dont les statistiques sont alarmantes;
- les observations, des remarques et des suggestions faites
par les techniciens et les clients sur les installations et les
équipements. Cette requête permettra à la Division
recherche et développement d'avoir à portée de main un
ensemble d'informations pour planifier le développement des produits et
des prestations de l'entreprise en examinant avec le plus de minutie les
différents rapports, remarques et suggestions.
L'analyse des informations fournies par cet outil n'est qu'un
premier pas dans le processus d'optimisation. Elle devra être suivie d'un
ensemble de mesures correctives pour relever tous les points présentant
des défaillances ceci en respectant la procédure de recherche de
l'approche d'optimisation présentée plus haut.
IV.4. Conclusion
Au terme de ce chapitre, un ensemble de mesures et une
approche pour la mise en place d'une politique d'optimisation a
été proposée afin de permettre à l'entreprise
d'accroître ses performances en matière de qualité de
service et de performance dans les prestations fournies.
De plus, cette politique d'optimisation repose sur
l'implémentation d'un Planning Tool qui est l'outil logiciel qui
permettra d'évaluer et d'analyser les différents acteurs, les
différents systèmes et les différentes composantes qui
interviennent dans la réception TV par satellite.
Le chapitre suivant s'intéressera à
l'implémentation de cette application au sein de SATCOM.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
|
CHAPITRE V. IMPLEMENTATION DU « SATCOM Planning
Tool »
V.1.Introduction
Le « SATCOM Planning Tool >> (SPT) est un outil
logiciel qui permettra à l'entreprise d'optimiser la gestion des
équipements et des employés qui interviennent dans le processus
d'installation des équipements de réception TV par satellite de
SATCOM tout en permettant de mesurer le niveau de satisfaction des clients.
L'importance d'un tel outil a été présentée dans le
chapitre précédent.
Dans le cadre de ce chapitre, nous présenterons les
différents aspects techniques, les méthodes et les étapes
que nous avons suivis pour la réalisation et l'implémentation de
cet outil.
V.2. Spécification des besoins
La spécification des besoins est l'étape
où l'on définit les différentes fonctionnalités que
peut avoir un outil. Un besoin est fonctionnel s'il doit être
réalisé à la fin de la phase de développement.
Autrement, il est dit non fonctionnel.
Dans cette section, nous proposons de spécifier les
besoins du « SATCOM Planning Tool >> qui s'étalent sur trois
axes principaux qui sont l'acquisition des données utiles pour
l'optimisation, le traitement de ces données et la présentation
des résultats.
V.2.1. Spécification générale
Les principales fonctionnalités du SPT sont :
· La saisie des données nécessaires
pour l'optimisation : - Saisie des pannes liées aux
équipements ;
- Saisie des plaintes et suggestions liées aux
équipements ; - Saisie des rapports des techniciens sur les
équipements ; - Saisie des prestations effectuées par les
techniciens.
· La saisie des données
générales :
- Enregistrement des employés dans le système ; -
Enregistrement des informations comptables.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
|
· Le traitement des données :
- Traitement interne des données ; - Traitement
externe des données.
· La présentation et exploitation des
résultats : - Présentation sous forme de tableau -
Exportation des résultats
V.2.2. Spécification détaillée
- Saisie des pannes liées aux équipements
:
Cette saisie est réalisée par un employé
du service client qui insère les informations sur la fiche
d'enregistrement des prestations et ces informations sont stockées dans
la BD (Base de données).
- Saisie des plaintes et suggestions liées aux
équipements :
Cette saisie est réalisée aussi bien par les
employés que les clients qui insèrent les informations dans la
boîte à suggestions et inscrites dans la BD.
- Saisie des rapports des techniciens sur les
équipements et Saisie des prestations effectuées par les
techniciens :
Cette saisie est réalisée par un employé du
département technique qui insère dans la BD les informations
à travers la fiche d'intervention technique.
- Enregistrement des employés dans le
système :
Cette opération est réalisée par
l'administrateur du système qui crée les employés et les
clients, il attribue aussi le profil de chaque utilisateur, les noms
d'utilisateurs et les mots de passe.
- Enregistrement des informations comptables
:
Cette opération est réalisée au moment de
l'enregistrement d'une prestation et du remplissage de la fiche d'intervention
technique de chaque technicien.
- Traitement interne des données :
Le traitement interne des données est effectué au
niveau du SGBD.
- Traitement externe des données :
Le traitement externe des données sera fait à
partir de Microsoft Excel qui est un excellent logiciel pour le traitement
statistique des données. Ceci nécessite donc, une formation du
personnel sur l'utilisation de ce logiciel.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
|
- Présentation sous forme de tableau
:
Les informations sont présentées sous forme de
tableaux récapitulatifs.
- Exportation des résultats :
Les résultats peuvent être exportés vers un
format html (page Web), un format .xls (feuille MS Excel) ou transmis vers une
imprimante pour impression.
- Exploitation des résultats :
Cette étape sera réalisée à partir
d'un Microsoft Excel ou tout autre logiciel de statistiques.
V.3. Conception
La conception est la phase où l'on définit les
structures à suivre lors de la phase d'implémentation.
Dans le cadre de cette section, nous définirons
l'architecture de l'application et par la suite, réaliserons la
conception de la Base de données.
V.3.1. Choix de l'architecture
Il existe plusieurs types d'architectures d'applications. Parmi
ces architectures, nous pouvons citer :
- L'architecture centralisée
où les données et l'application sont
co-localisées. Cette architecture présente l'avantage de la
facilité d'administration. Par contre, elle a l'inconvénient de
la redondance des données chez chaque utilisateur.
- L'architecture client - serveur où
l'application est subdivisée entre deux tâches client et serveur
qui coopèrent ensemble via des requêtes et des réponses.
Cette architecture a l'avantage du partage d'une même base de
données entre les différents utilisateurs. Par contre, elle
présente l'inconvénient de l'absorption des ressources du serveur
vue que chaque session nécessite une connexion de base de données
distincte.
L'architecture retenue pour l'application est l'architecture
client - serveur compte tenu
du fait que l'application sera mise en ligne et
hébergée chez un hébergeur de site web. Toutes
les agences, tous les clients et tous les employés
pourraient accéder aux informations.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
|
V.3.2. Conception de la base de données
En se basant sur les différents besoins fonctionnels
et non fonctionnel du SPT, nous proposons de concevoir une base de
données à sept entités que sont la table Client, la table
Prestation, la table Employé, la table Équipement, la table
Plainte, la table Cout et la table Enregistrement.
· La table Client :
Elément
|
Désignation
|
Contrainte
|
code_client
|
Code d'identification du client
|
Clé primaire
|
nom
|
Nom du client
|
|
prenom
|
Prénom du client
|
|
ville
|
Ville de résidence du client
|
|
quartier
|
Quartier de résidence du client
|
|
tel
|
Téléphonie du client
|
|
|
TABLEAU 5.1 : Description de la table
Client
· La table Prestation
Elément
|
Désignation
|
Contrainte
|
code_prestation
|
Code d'identification de la prestation
|
Clé primaire
|
date
|
Date de l'opération
|
|
heure
|
Heure de l'opération
|
|
code_employé
|
Identifiant du technicien (Code_employé)
|
|
nom_employé
|
nom du technicien
|
|
type prestation
|
Type de la prestation
|
|
resultat
|
Conclusion du technicien à la fin de la prestation
|
|
taux err 1
|
Taux d'erreur avant correction
|
|
taux_err_2
|
Taux d'erreur après correction VTERBI
|
|
taux err 3
|
Taux d'erreur de modulation
|
|
rapport_s_b
|
Rapport S/B
|
|
puissance_r
|
Puissance reçue
|
|
travaux_effectue
|
Travaux effectués par le technicien
|
|
observation
|
Observation du technicien après la prestation
|
|
date_prestation
|
Date à laquelle la prestation a été
effectuée
|
|
heure debut
|
Heure de debut de la prestation
|
|
heure_fin
|
Heure de fin de la prestation
|
|
cout_prestation
|
Cout de la prestation
|
|
|
TABLEAU 5.2 : Description de la table
Prestation
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
|
· La table Cout
Elément
|
Désignation
|
Contrainte
|
numero_facture
|
Numéro de la facture
|
|
code_prestation
|
Code de la prestation
|
|
cout_prestation
|
Cout de la prestation
|
|
cout_diagnostiq
|
Cout de du diagnostique
|
|
|
|
TABLEAU 5.3 :
|
Description de la table Cout
|
|
|
|
·
|
|
Elément
|
Désignation
|
Contrainte
|
code_appareil
|
Code de l'appareil
|
Clé primaire
|
type
|
Type d'appareil
|
|
numero_model
|
Numéro de modèle de l'appareil
|
|
serie
|
Série de l'appareil
|
|
marque
|
Marque de l'appareil
|
|
|
TABLEAU 5.4 : Description de la table
Equipement
· La table Plainte
Elément
|
Désignation
|
Contrainte
|
numero
|
Numéro de la plaine
|
Clé primaire
|
marque
|
Marque de l'équipement
|
|
serie
|
Série de l'équipement
|
|
model
|
Model de l'équipement
|
|
objet_plainte
|
Objet de la plainte
|
|
|
TABLEAU 5.5 : Description de la table
Plainte
· La table employe
Elément
|
Désignation
|
Contrainte
|
code_employe
|
Code d'identification employé
|
Clé primaire
|
nom
|
Nom de l'employé
|
|
prenom
|
Prénom de l'employé
|
|
service
|
Service de l'employé
|
|
tel
|
Numéro de téléphone de l'employé
|
|
agence
|
Agence de l'employé
|
|
ville
|
Ville de résidence
|
|
departement
|
Département dans lequel il travaille
|
|
login
|
Nom d'utilisateur
|
|
password
|
Mot de passe
|
|
|
TABLEAU 5.6 : Description de la table
Employé
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
|
· La table Enregistrement
Elément
|
Désignation
|
Contrainte
|
code_enregistr
|
Code d'identification de l'enregistrement
|
Clé primaire
|
code_agence
|
Code de l'agence
|
|
date
|
Date de l'opération
|
|
heure
|
Heure de l'opération
|
|
nom_client
|
Nom du client
|
|
tel_client
|
Tel du client
|
|
ville_client
|
Ville de résidence du client
|
|
quartier_client
|
Quartier de résidence du client
|
|
type_appareil
|
Type d'appareil
|
|
marque appareil
|
Marque de l'appareil
|
|
model_appareil
|
Modèle de l'appareil
|
|
serie_appareil
|
Série de l'appareil
|
|
manifestation panne
|
Manifestation de la panne chez le client
|
|
type_prestation
|
Type de prestation
|
|
cout_diagnostique
|
Cout du diagnostique
|
|
|
TABLEAU 5.7 : Description de la table
Enregistrement
Les différentes relations qui lient ces classes sont
présentées par le schéma relationnel ci-dessous :
FIGURE 5.1 : Schéma de la base de
données
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
|
V.4. Réalisation
L'étape de réalisation d'un outil informatique
est l'étape où l'on traduit sa conception et ses règles
par un langage de programmation afin d'aboutir à une automatisation de
ses besoins tels qu'ils ont été définis dans la
spécification.
Les performances de l'environnement de travail et le langage
de programmation sont des facteurs qui interviennent lors de l'étape de
réalisation d'un outil pour influer le résultat final.
V.4.1. Environnement de travail
Le développement de cette application a été
faite sur un ordinateur ayant les caractéristiques suivantes :
· AMD Turion TM X2 Dual-Core Mobile RM-70 2.00 GHz ;
· Mémoire RAM 3 Go (2,75 Go utilisable) ;
· Disque dur 250 Go ;
· ATI Radeon HD 3200 Graphics (1404 MB de RAM). Et la
configuration logicielle :
· Pack Microsoft Office 2007 ;
· Macromedia Dreamweaver8 ;
· WAMP5 ou EasyPHP ;
· Mozilla firefox, Google Chrome et Internet explorer.
N.B. : il est important de signaler
qu'avec des caractéristiques d'un Pentium 3, on pourrait aussi
réaliser le même travail.
V.4.2. Choix techniques
Le terme choix technique de réalisation veut dire la
sélection des différents supports informatiques qui seront
utilisés lors de l'implémentation de l'outil.
· Système de gestion de base de
données : MySQL
La base de données du SPT est une base simple
formée d'un nombre réduit de classes. MySQL est un SGBD à
fonctionnalités satisfaisant les besoins d'une telle base. De plus, ce
SGBD est fourni dans le package de logiciels offert par WAMP5 ou EasyPHP.
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
|
· Serveur web : apache
L'application SPT est développée Orienté
Web. Apache est un serveur pour la lecture des pages web. De plus, ce serveur
web est fourni dans le package de logiciel offert par WAMP5 ou EasyPHP.
· Langage de programmation : programmation web
(html, PHP et Java Script) Le choix d'un langage de programmation
orienté web est fondé sur les trois critères suivants :
- l'outil sera utilisable aussi bien sur les environnements
Windows et Linux/Unix ; - la facilité et la simplicité
d'utilisation ;
- l'accès facile depuis n'importe quel point du pays ou
du monde.
· Système de gestion des tableaux :
Microsoft Excel
Le choix d'Excel comme système de gestion des tableaux
repose sur le fait qu'Excel présente des facilités dans le
traitement, l'utilisation et la visualisation des données sous forme de
graphe, de diagramme et d'histogramme.
V.4.3. Interfaces Homme machine
Tout utilisateur connecté à internet et ayant
choisi d'ouvrir le SPT aura la page d'accueil suivante :
FIGURE 5.2 : Interface d'accueil du
SPT
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
Cette page présente quelques fonctionnalités
générales pour tout utilisateur (client, employé,...) tels
que :
La boite à suggestions qui permet d'enregistrer des
plaintes ou des suggestions sur les équipements dont le fonctionnement
n'est pas satisfaisant. Son interface est la suivante :
FIGURE 5.3 : Interface boîte à
suggestions
- ESPACE EMPLOYE :
En entrant le nom d'utilisateur (Login) et le mot de passe
(Password) pour s'identifier au niveau de la page d'accueil, on accède
aux fonctionnalités plus complexes de l'application en fonction de son
couple (login, password).
Entre autres, nous avons la page d'enregistrement des prestations
dont l'interface est la suivante :
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
Chapitre 5 : IMPLEMENTATION DU « SATCOM Planning
Tool »
FIGURE 5.4 : Interface d'enregistrement des
prestations
Cette page permet d'enregistrer les prestations et elle est
remplie par un employé du service client pour avoir les informations sur
le client, les caractéristiques de l'appareil, les manifestations de la
panne, le type et le coût de la prestation.
De plus, après que la prestation ait été
enregistrée, l'employé du Département technique qui aura
à exécuter la prestation devra remplir une fiche d'intervention
technique qui est présentée par l'interface suivante :
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
FIGURE 5.5 : Interface fiche d'intervention
technique
Cette fiche d'intervention technique permet d'entrer les valeurs
des paramètres qu'on voudrait optimiser dans la base de données.
Nous parlerons des paramètres tels que :
- le Taux d'erreur avant correction ; - le Taux d'erreur
après correction ; - le Taux d'erreur de modulation ;
- le Rapport Signal sur Bruit (C/N) ;
- les types de pannes sur les appareils ; - Etc.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
Après les différents enregistrements, la
dernière partie du travail consiste à la
récupération des données inscrites dans la base de
données. Celles-ci seront présentées sous forme de
tableau.
FIGURE 5.6 : Statistiques générales
des prestations fournies au SAV.
FIGURE 5.7 : Statistiques
générales des prestations des retours d'appareil au SAV
sur panne.
Ces différents tableaux sont pour les décideurs
et les employés de l'entreprise un tableau de bord qui est un aide pour
la prise de décisions en matière d'optimisation de la
qualité des prestations fournies et un outil pour l'évaluation
des performances des équipements utilisés par les clients.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications Chapitre 5 :
IMPLEMENTATION DU « SATCOM Planning Tool »
|
V.5. Paramètres de sécurité
La sécurité est une fonction incontournable pour le
bon fonctionnement d'une application qui doit fonctionner en réseaux.
Le SPT, pour son bon fonctionnement prend en compte les
aspects sécuritaires tels que, la sécurité à
l'ouverture des sessions, la sécurité lors du transport des
données et la sécurité logicielle des terminaux.
A ce titre, nous mettrons en place une politique de
sécurité qui prendra en compte les aspects tels que :
- La confidentialité qui assurera la protection des
données contre les attaques ;
- L'authentification pour s'assurer que celui qui se connecte est
bien celui qui correspond au nom indiqué ;
- L'intégrité pour s'assurer de la
véracité des données reçus;
- La non-répudiation ;
- Le contrôle d'accès ;
- Un mécanisme de redondance du type RAID pour enregistrer
les données sur des disques différents et éviter les
désagréments matériels ;
- Le choix d'une connexion à internet fiable pour
permettre à tout utilisateur de se connecter à la base de
données distante et à tout moment ;
- L'utilisation d'un antivirus de bonne qualité pour la
protection logiciel des terminaux ; - La mise en place d'un VPN pour la
protection des informations à transmettre.
V.6. Conclusion et Perspectives
Durant l'étape de réalisation et grâce
à l'environnement de travail disponible, il a été possible
de développer le SPT en répondant en grande partie aux exigences
pour l'optimisation du travail et des équipements à SATCOM.
En effet, à ce niveau, le SPT répond aux besoins
fonctionnels demandés qui sont principalement l'Optimisation de la
réception TV par satellite car présentant une intégration
facile au sein de l'entreprise, la manipulation et la visualisation des
données.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
CONCLUSION GENERALE
|
CONCLUSION GÉNÉRALE
|
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
CONCLUSION GENERALE
|
Le but de ce projet consistait à l'étude des
systèmes de réception TV par satellite en bande Ku et la mise en
place d'une politique d'optimisation des niveaux de signaux. Pour le mener
à bien, il a été indispensable de commencer
premièrement par étudier les systèmes satellitaires en
général et en particulier les systèmes de réception
TV par satellite et par la suite, nous avons fait une analyse critique de
l'existant au niveau de la SATCOM qui nous a permis de ressortir des points
faibles aussi bien techniques, humains qu'organisationnels au niveau des
différents systèmes et des acteurs intervenant dans le processus
de réception TV par satellite.
Deuxièmement, nous avons d'abord défini une
approche pour l'optimisation et par la suite, nous avons mis en place une
politique d'optimisation qui apportait des solutions aux problèmes et
points faibles remarqués au cours de l'analyse critique de
l'existant.
Et enfin, nous avons développé un outil logiciel
dénommé le SATCOM Planning Tool qui est surtout une application
qui permettra à l'entreprise d'avoir désormais des statistiques
fiables et actualisées, données incontournables pour une
optimisation efficace et efficiente.
En guise de perspectives et de recommandations, SATCOM devra
s'évertuer à l'adoption réelle par tout le personnel et le
staff dirigeant des différentes suggestions faites dans le cadre de ce
projet et mettre en ligne le SPT qui sera sans doute pour l'entreprise une
occasion idoine pour optimiser la qualité de ses services.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
BIBLIOGRAPHIE
|
BIBLIOGRAPHIE
COMMUNICATION PAR SATELLITE :
1. CALCUTT, D. et TETLEY, L. (1994). Satellite
communications : Principles & applications. Edouard Arnold, Grande
Bretagne.
2. Union Internationale des Télécommunications.
(2002). Manuel sur les télécommunications par satellite,
troisième édition. WILEY INTERSCIENCE, Canada.
> Documents non publiés :
3. Document CANAL+HORIZONS, << MEMO TECHNIQUE ».
4. Document CANALSAT HORIZON, << SYSTEMES DE RECEPTION SUR
LE SATELLITE NSS7 ».
5. Document SINUTA, << Formation sur l'installation et
mise en service de la parabole ».
6. NJI TUMASANG, P. (1995). Introduction to satellite
communications. EDI. Yaoundé.
INFORMATIQUE :
7. GALACSI. (2005). Comprendre les systèmes
d'information : exercices corrigés d'analyse et de conception.
Dunod informatique, Paris.
8. HAUWEL, C. (1984). Concevoir et réussir son
informatisation. Entreprise Moderne d'Edition, Paris.
9. ROQUES, P. (2008). UML 2 par la pratique.
Sixième édition. EYROLLES, Paris.
TECHNIQUES DE REDACTION DU MEMOIRE :
10. FEDRY, J. (2005). Le travail intellectuel :
Méthodologie et techniques d'expression écrite et orale,
Cinquième édition. Presses de l'UCAC, Yaoundé.
> Documents non publiés :
11. NGUINDJEL, J. E. (2001 - 2002). Du stage
intégré a la formation au projet de fin d'étude à
l'ENSTP : précis de méthodologie. ENSTP, Yaoundé.
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
WEBOGRAPHIE
|
WEBOGRAPHIE
-
http://fr.wikipedia.org/wiki/Télévision
par satellite
( Télévision par satellite)
-
http://fr.wikipedia.org/wiki/Télécommunications
(Télécommunications)
-
http://fr.wikipedia.org/wiki/Réception
et enregistrement de la télévision
(Réception et enregistrement de la
télévision)
-
http://fr.wikipedia.org/wiki/Satellite_de_télécommunications
(Satellite de télécommunications)
-
http://fr.wikipedia.org/wiki/Applications_des_satellites
(Applications des satellites)
-
http://www.memoireonline.com/sommaires/informatique-telecommunications.html
(Mémoires de fin de formation en télécommunication et
informatique)
-
http://www-ssp.unil.ch/pdf/memoires.pdf
(Guide pour la rédaction d'un mémoire) -
http://romain-quarre.com/tutoriaux/php.pdf
(Document sur PHP)
-
http://www.loria.fr/~clauss/cours_php.pdf
(Document sur PHP)
-
http://www.info.univ-angers.fr/~gh/internet/cbd.pdf
(Document sur les Bases de données)
-
http://www.cmi.univ-mrs.fr/~campioni/documents/BD/BD-relationnelles.pdf
(Document sur les Bases de données)
-
http://liris.cnrs.fr/celine.robardet/doc/bd_5_10.pdf
- (Document sur les Bases de données)
-
http://sebastien.nameche.fr/supports/MySQL.pdf
(Document sur les Bases de données)
-
http://www.com.univ-mrs.fr/ssc/info/cours/cours_mysql.pdf
(Document sur les Bases de données)
-
http://deptinfo.cnam.fr/~barthe/NFA021/TPSQL/coursMysql.pdf
(Document sur les Bases de données)
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
ANNEXES
|
ANNEXES
Annexe 1 : Planning de déroulement du projet
;
Annexe 2 : coût estimatif du projet ;
Annexe 3 : quelques codes HTML, PHP et quelques script
JAVA .
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de
télécommunications
|
ANNEXES
|
Annexe 1 : Planning de déroulement du
projet
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
ANNEXES
|
Annexe 2 : coût estimatif du projet
finalisé d'implémentation d'un « Planning Tool »
Nom de la tâche
|
Durée (en semaine)
|
Nombre de ressources ( Personne)
|
coût unitaire (Fr./jr/personne)
|
Coût Net (Franc CFA)
|
|
|
|
|
|
Etude de faisabilité
|
5
|
2
|
25 000
|
250 000
|
Analyse des bésoins
|
8
|
|
35 000
|
440 000
|
definition du cahier de charges
|
8
|
2
|
25 000
|
400 000
|
définition des logiciels à utiliser
|
2
|
2
|
10 000
|
40 000
|
Développement
|
10
|
|
42 500
|
1 012 500
|
modélisation des diagrammes UML
|
10
|
3
|
25 000
|
750 000
|
conception de la BD
|
5
|
3
|
7 500
|
112 500
|
developpement WEB
|
5
|
3
|
10 000
|
150 000
|
Tests
|
10
|
|
25 000
|
225 000
|
test en localhost
|
5
|
3
|
10 000
|
150 000
|
test dans SI de l'entreprise
|
5
|
1
|
15 000
|
75 000
|
Installation
|
10
|
|
15 000
|
450 000
|
mise en oeuvre dans l'entreprise
|
10
|
3
|
15 000
|
450 000
|
Formation du personnel
|
6
|
|
45 000
|
180 000
|
personnel R&D et DG
|
2
|
2
|
15 000
|
60 000
|
personnel DT
|
2
|
2
|
15 000
|
60 000
|
personnel service client et Compta
|
2
|
2
|
15 000
|
60 000
|
Suivi et Observation du projet
|
11
|
|
15 000
|
322 500
|
verifications
|
10
|
1
|
7 500
|
75 000
|
amélioration
|
11
|
3
|
7 500
|
247 500
|
Imprévus (5%)
|
|
121
|
500
|
Gestion du Projet
|
|
275
|
000
|
Coût total du projet
|
3
|
016
|
500
|
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
ANNEXES
|
Annexe 3 : quelques codes HTML, PHP et quelques
script JAVA
- Script permettant l'affichage dans un tableau des
enregistrements de la table employé :
<?php
$host="localhost"; $user="makemta"; $password="makemta";
mysql_connect($host,$user,$password);
$sql = mysql_db_query ("satcom", "select * from
enregistrement");
$sql1 = mysql_db_query ("satcom", "select count(*) as dat from
enregistrement"); //dat correspond à la valeur de la fonction
count(*)
// la fonction count(*) donne le nombre d'enregistrement dans une
table de la BD
while ($data1 = mysql_fetch_object ($sql1)){
$dat=$data1->dat;
}
$row = 0;
//('$code_enregistr','$nom_client','$date','$tel_client','$ville','$quartier','$type_prestation','$cout_di
agnostiq''$manifestation_panne')
for($i= 0; $i<$dat; $i++){
while ($data = mysql_fetch_object($sql)): //$data =
mysql_fetch_object ($sql) $code_enregistr[$row]= $data->code_enregistr;
$nom_client[$row]= $data->nom_client."<BR>" ;
$date[$row]=$data->date."<BR>";
$tel_client[$row]=$data->tel_client."<BR>";
$ville[$row]=$data->ville."<BR>";
$quartier[$row]=$data->quartier."<BR>";
$type_prestation[$row]=$data->type_prestation."<BR>";
$cout_diagnostiq[$row]=$data->cout_diagnostiq."<BR>";
$manifestation_panne[$row]=$data->manifestation_panne."<BR>";
$row++;
endwhile;}
?>
<?php
//$_nom=explode("|",$nom); //mysql_freeresult ($sql);
//mysql_close ($db_conn); ?>
<html>
<style type="text/css"> <!--
.Style10 {color: #0000FF} .Style11 {color: #0000CC} .Style12
{color: #0033CC}
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
ANNEXES
|
.Style13 {color: #000099}
-->
</style>
<body><h1> SATCOM PLANNING TOOL </h1>
<table border="1" align="center" cellspacing="0" >
<tr><td align="center" bgcolor="#00FF66"><span
class="Style10">Code enregistrement</span></td>
<td align="center" bgcolor="#00FF66"><span
class="Style11">Nom Client</span></td> <td align="center"
bgcolor="#00FF66"><span
class="Style11">Date</span></td>
<td align="center" bgcolor="#00FF66"><span
class="Style12">Tel. Client</span></td> <td align="center"
bgcolor="#00FF66"><span
class="Style13">Ville</span></td>
<td align="center" bgcolor="#00FF66"><span
class="Style11">Quartier</span></td>
<td align="center" bgcolor="#00FF66"><span
class="Style12">Type prestation</span></td> <td
align="center" bgcolor="#00FF66"><span
class="Style13">Coutdiagnostique</span></td> <td
align="center" bgcolor="#00FF66"><span class="Style13">Manifestation
panne</span></td>
</tr>
<?php for($i=0; $i<$dat; $i++)
{?>
<trbgcolor="#0099FF">
<td><?php echo
$code_enregistr[$i];?></td><td><?php echo $nom_client[$i];
?></td><td><?php echo $date[$i];?></td><td>
<?php echo $tel_client[$i];?></td><td><?php
echo $ville[$i]; ?></td><td><?php echo
$quartier[$i]; ?></td><td><?php echo
$type_prestation[$i]; ?></td><td><?php echo
$cout_diagnostiq[$i]; ?></td><td><?php echo
$manifestation_panne[$i]; ?></td>
</tr>
<?php } ?>
</table> </body> </html>
- Script permettant l'identification des employés
:
<html> <head>
<title>espaceemployé</title>
</head> <body>
<?php
if(isset($_POST['login'])) $login = $_POST['login'];
else $login="";
if(isset($_POST['password'])) $password =$_POST['password']; else
$password="";
if(empty($login))
{
echo'Remplir le champs login SVP';include("index.html");
}
else if(empty($password))
{
echo'Remplir le champs Password SVP';include("index.html");
}
|
Mémoire de Fin de formation du cycle des
Ingénieurs des travaux de télécommunications
ANNEXES
|
else
{
$db = mysql_connect('localhost','makemta','makemta') or
die('Erreur'.mysql_error()); mysql_select_db('satcom',$db) or
die('Erreur'.mysql_error());
$rep='SELECT * FROM employe';
$sql=mysql_query($rep) or die('ErreurSQL'.mysql_error());
$n=1;
while($data =mysql_fetch_assoc($sql))
{
if($data['login']== $login )
{
if($data['password']== $password)
{
$n=0;
include ("peenregistrement.html");
}
}
}
if($n==1)
{
include ("index.html");
}
mysql_close();
}
?>
</body> </html> </body> </html>
|
